一种塑料折叠勺子的制作方法

本实用新型涉及包装食品的配套餐具，特别是对塑料折叠勺子的改进。

背景技术：

包装食品广泛应用于人们的生活，为了人们食用方便，很多包装食品里配套了勺子、叉子等餐具。

为了缩小体积，很多勺子、叉子采用折叠结构。

以折叠勺子为例，这种结构包括勺体、勺柄，勺柄由前后两段组成，前后两段勺柄通过薄片铰接，勺体、勺柄和薄片为注塑成型的整体结构。

但目前勺柄的前后两段之间的旋转折叠方向是前后旋转，薄片是在勺柄上横向设置。当勺柄的后段向后拉开，前后两段勺柄拉直，勺子为打开使用状态；勺柄的后段向前转动并重叠在勺柄的前段的上方，勺子为折叠收纳状态。

这种结构具有以下缺点：

1.生产时，勺子无法在食品包装盖子里面一次成型。

这是由模具的结构决定的。因为如果勺子为折叠状态，两段勺柄重叠，模具无法制作；而在打开状态下，勺子长度远远超出了盖子，所以无法将勺子设计在盖子里面一起注塑成型。

这样在食品包装时就需要人工用手将勺子放进盖子里去，不符合严格的卫生要求。

2.使用过程中，在打开或折叠勺子时，手不可避免地接触到勺体，容易造成污染，不够卫生。

技术实现要素：

本实用新型目的在于提供一种可以在食品包装盖子里面一次加工成型的折叠勺子，以解决上述问题。

本实用新型的方案是：一种塑料折叠勺子，包括勺体、勺柄，勺柄由前后两段组成，勺柄的前后两段通过薄片铰接，勺体、勺柄和薄片为注塑成型的整体结构，其特征是：薄片位于勺柄的左右一侧，在勺柄前后两段的两个对应连接端分别制有互相配合的卡脚和卡口，勺柄的前后两段之间的旋转折叠方向是水平旋转，勺柄的前后两段打开后，卡脚和卡口卡接形成固定，勺子为打开使用状态。

在勺柄的前后两段上还分别制有折叠固定卡脚和折叠固定卡口，勺柄折叠后，折叠固定卡脚和折叠固定卡口卡接，使勺柄的前后两段固定，勺子为折叠收纳状态。

薄片位于勺柄的左侧面或右侧面，为竖立状。

卡脚和卡口分别位于勺柄前后两段的两个对应连接端，具体是位于勺柄前后两段的对应横断面上，或者位于与薄片左右相对的另一侧。

卡脚和卡口为互相配合的凹凸形状。

折叠固定卡脚和折叠固定卡口为互相配合的凹凸形状。

本实用新型的优点是：由于本实用新型的薄片位于勺柄的左右一侧，勺柄的前后两段之间的旋转折叠方向是水平旋转，勺子在折叠状态时勺柄的前后两段没有任何重叠部分，在制作模具时可以将勺子的勺柄以折起来的状态制作在食品包装盖子里面，加工时一次成型，减少工序，省时省力，又符合高标准的卫生要求。另外，由于打开或折叠勺子时，手分别拿捏在勺柄的前后两段上，不会碰到盛放食物的勺体，使用过程卫生安全。

附图说明

下面根据附图和实施例对本实用新型作进一步说明。

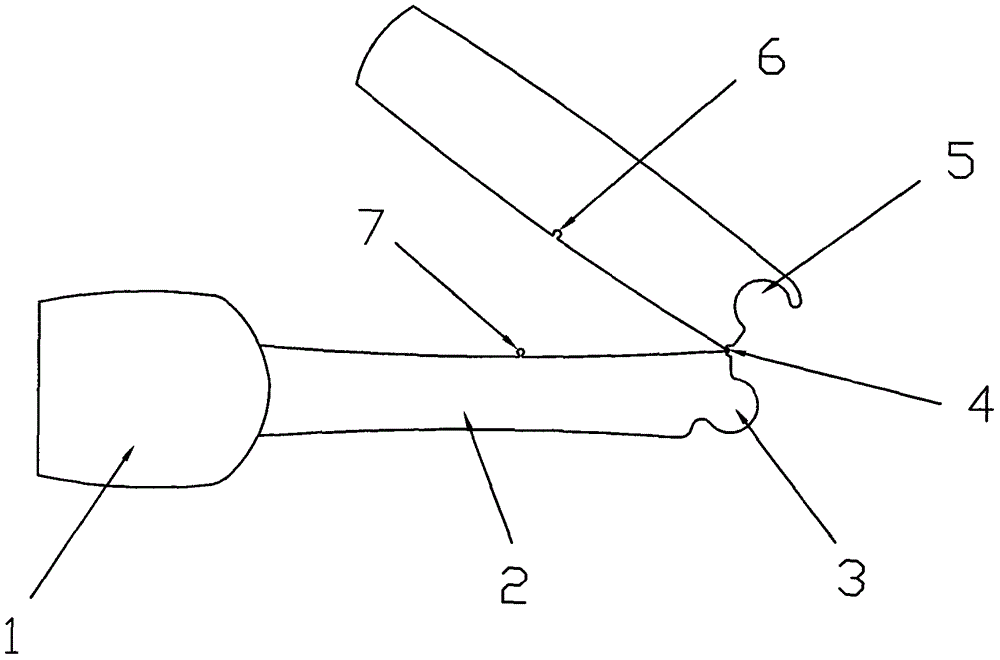

图1是实施例的结构示意图。

图2是打开状态示意图。

图3是打开状态下勺子的侧视图。

图4是折叠状态示意图。

图5是勺子和食品包装盖子的组合结构示意图。

图6是第二个实施例的结构示意图。

图7是第二个实施例的打开状态示意图。

图中标记说明：1勺体，2勺柄，3卡脚，4薄片，5卡口，6折叠固定卡口，7折叠固定卡脚，食品包装盖子。

具体实施方式

实施例的结构参见图1，本实用新型塑料折叠勺子，包括勺体1、勺柄2，勺柄2由前后两段组成，勺柄2的前后两段通过薄片4铰接，勺体1、勺柄2和薄片4为注塑成型的整体结构。

薄片4位于勺柄2的左右一侧，即在其左侧面或右侧面，为竖立状。在这样的铰接结构中，勺柄2的前后两段之间可以在水平方向旋转。

在勺柄2前后两段的两个对应连接端，分别制有互相配合的卡脚3和卡口5。在本实施例中，上述具体是位于勺柄前后两段的对应横断面上，如图1所示。

卡脚3和卡口5为互相配合的凹凸形状。

结合图2和图3所示，勺柄2的前后两段打开后，卡脚3和卡口5卡接形成固定，勺子为打开使用状态。卡脚3和卡口5具有一定的厚度，比勺柄2厚度大，以保证承重强度。

在前后两段勺柄上还分别制有折叠固定卡脚7和折叠固定卡口6，折叠固定卡脚7和折叠固定卡口6为互相配合的凹凸形状。

如图4所示，勺柄2折叠后，折叠固定卡脚7和折叠固定卡口6卡接，使勺柄2的前后两段固定，勺子为折叠收纳状态。

图5所示是折叠勺子和食品包装盖子8之间的组合结构。

罐装食品如奶粉、豆奶粉等，在马口铁罐子上盖了一个塑料盖，塑料盖通过一个圈套在马口铁罐子上。

折叠勺子制作在盖子的圈内，具体是在制作模具时可以将勺子的勺柄以图示的折起来状态制作在食品包装盖子8的圈里面，加工时一次成型，减少工序，省时省力，又符合高标准的卫生要求。

第二实施例

以上实施例中，勺柄2前后两段的两个对应连接端，具体是位于勺柄前后两段的对应横断面上。具体实施时，还可以采用另一种结构，第二实施例的结构参见图6和图7。

如图所示，卡脚3和卡口5分别位于勺柄2前后两段的两个对应连接端，具体是位于与薄片4左右相对的另一侧。

同样，勺柄2的前后两段打开后，卡脚3和卡口5卡接形成固定，勺子为打开使用状态。
