一种可重复使用的新型吸管的制作方法

本实用新型涉及吸水管技术领域，尤其涉及一种结构简单，制作成本低，使用方便的可重复使用的新型吸管。

[

背景技术：
]

随着人们环保意识的逐渐加强，对各类商品的可再次使用性的关注度也不断提升，若购买的商品可以多次重复使用，则可以大大提高其性价比，满足使用需求，尤其是一次性饭盒，吸管，筷子等产品，其使用过后若随意抛弃，可以带来较大的环境污染，不利于环境保护，且浪费资源，高温情况下还会产生对人们身体健康不好的物质。

基于上述问题，针对吸管类产品，能够达到多次重复使用，且不过大增加成本，显然可以在市场上占据有利竞争地位，本领域的技术人员也进行了大量的研发和实验，并取得了较好的成绩。

[

技术实现要素：
]

为克服现有技术所存在的问题，本实用新型提供一种结构简单，制作成本低，使用方便的可重复使用的新型吸管。

本实用新型解决技术问题的方案是提供一种可重复使用的新型吸管，包括管体，其特征在于：所述管体包括第一连接体、第二连接体和第三连接体；第一连接体、第二连接体和第三连接体连接在一起围成管体内部液体流通的流体管道；所述第二连接体和第三连接体分别与第一连接体的一端相连接；

所述第二连接体向外侧延伸出至少一个卡合体，第三连接体向内侧凹陷形成与第二连接体上的卡合体匹配的卡合槽；所述卡合体嵌入卡合槽中实现第二连接体和第三连接体的连接。

优选地，所述第一连接体整体呈月牙状；第二连接体和第三连接体分别连接第一连接体的两月牙脚部位。

优选地，所述卡合体包括卡合头以及与卡合头一体成型的用于连接卡合头到第二连接体上的连接体；所述卡合头的宽度大于连接体的宽度。

优选地，所述第一连接体内部凹陷，形成半个流体管道；第二连接体和第三连接体连接完成后形成流体管道的另一半；且所述第一连接体的体积为第二连接体和第三连接体的体积之和。

优选地，所述流体管道为圆形管道

优选地，所述管体为硅胶材质制作而成，且管体截面为椭圆形。

优选地，所述卡合头的截面呈水滴状。

优选地，所述卡合体的数量为一个。

与现有技术相比，本实用新型一种可重复使用的新型吸管通过在第二连接体上设置卡合体，第三连接体内侧凹陷形成与第二连接体上卡合体匹配的卡合槽，正常使用状态下，卡合体嵌入卡合槽内部，当需要对流体管道进行清洗时，使用者只需稍微用力将卡合体从卡合槽中取出即可实现第二连接体和第三连接体的分离，也即露出流体管道内腔腔体，便于进行清洗操作，使用方便快捷，可以较好的节省资源，使得产品可以重复使用，满足环保要求，制作成本低，适合广泛推广使用。

[附图说明]

图1是本实用新型一种可重复使用的新型吸管的立体状态结构示意图。

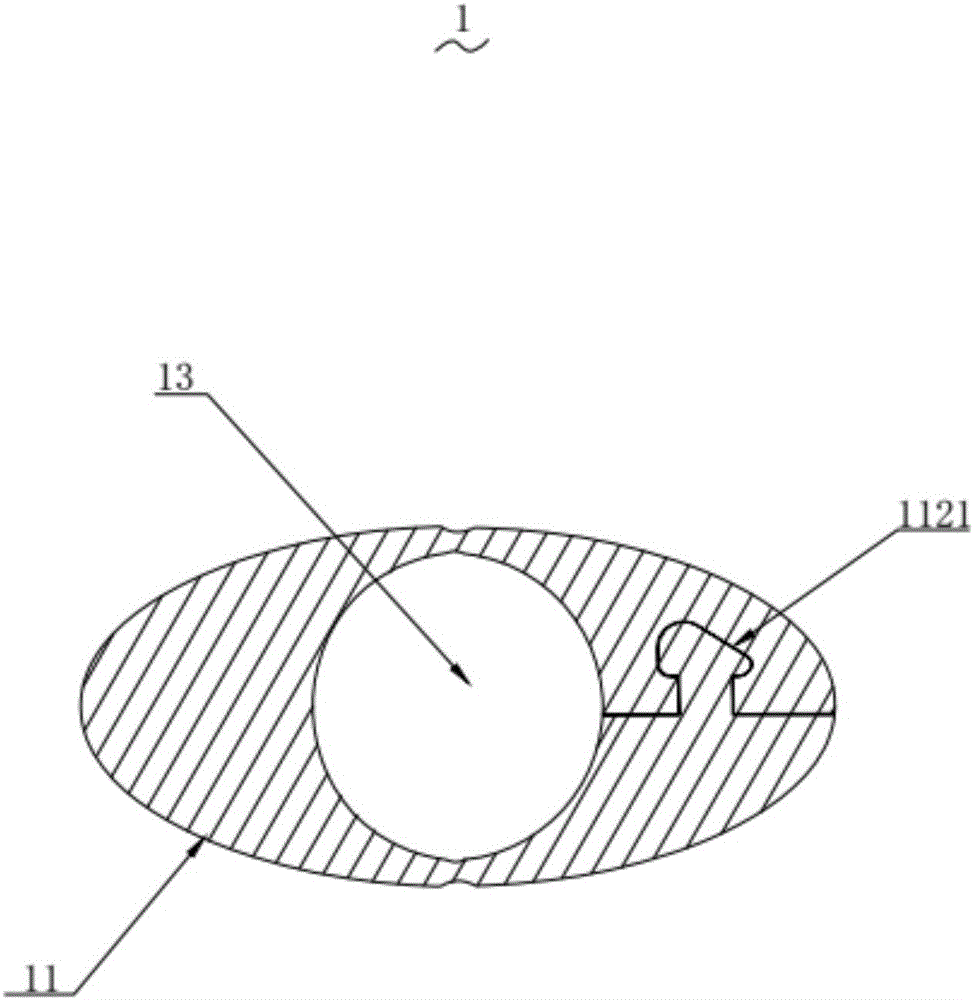

图2是本实用新型一种可重复使用的新型吸管的截面状态结构示意图。

图3是本实用新型一种可重复使用的新型吸管的展开结构示意图。

[具体实施方式]

为使本实用新型的目的，技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用于解释本实用新型，并不用于限定此实用新型。

请参阅图1至图3，本实用新型一种可重复使用的新型吸管1包括管体11，所述管体11包括第一连接体111、第二连接体112和第三连接体113；第一连接体111、第二连接体112和第三连接体113连接在一起围成管体11内部液体流通的流体管道13；所述第二连接体112和第三连接体113分别与第一连接体111的一端相连接；

所述第二连接体112向外侧延伸出至少一个卡合体1121，第三连接体113向内侧凹陷形成与第二连接体112上的卡合体1121匹配的卡合槽1131；所述卡合体1121嵌入卡合槽1131中实现第二连接体112和第三连接体113的连接。

通过在第二连接体112上设置卡合体1121，第三连接体113内侧凹陷形成与第二连接体112上卡合体1121匹配的卡合槽1131，正常使用状态下，卡合体1121嵌入卡合槽1131内部，当需要对流体管道13进行清洗时，使用者只需稍微用力将卡合体1121从卡合槽1131中取出即可实现第二连接体112和第三连接体113的分离，也即露出流体管道13内腔腔体，便于进行清洗操作，使用方便快捷，可以较好的节省资源，使得产品可以重复使用，满足环保要求，制作成本低，适合广泛推广使用。

优选地，所述第一连接体111整体呈月牙状；第二连接体112和第三连接体113分别连接第一连接体111的两月牙脚部位。月牙脚部位厚度较小，较薄，第二连接体112和第三连接体113可以相对第一连接体111灵活转动，实现开合和封闭。

优选地，所述卡合体1121包括卡合头11211以及与卡合头11211一体成型的用于连接卡合头11211到第二连接体112上的连接体11213；所述卡合头11211的宽度大于连接体11213的宽度。结构稳定可靠。

优选地，所述第一连接体111内部凹陷，形成半个流体管道；第二连接体112和第三连接体113连接完成后形成流体管道13的另一半；且所述第一连接体111的体积为第二连接体112和第三连接体113的体积之和。

优选地，所述流体管道13为圆形管道。

优选地，所述管体11为硅胶材质制作而成，且管体11截面为椭圆形。

优选地，所述卡合头11211的截面呈水滴状。

优选地，所述卡合体1121的数量为一个。

与现有技术相比，本实用新型一种可重复使用的新型吸管1通过在第二连接体112上设置卡合体1121，第三连接体113内侧凹陷形成与第二连接体112上卡合体1121匹配的卡合槽1131，正常使用状态下，卡合体1121嵌入卡合槽1131内部，当需要对流体管道13进行清洗时，使用者只需稍微用力将卡合体1121从卡合槽1131中取出即可实现第二连接体112和第三连接体113的分离，也即露出流体管道13内腔腔体，便于进行清洗操作，使用方便快捷，可以较好的节省资源，使得产品可以重复使用，满足环保要求，制作成本低，适合广泛推广使用。

以上所述的本实用新型实施方式，并不构成对本实用新型保护范围的限定。任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等，均应包含在本实用新型的权利要求保护范围之内。
