食物处理装置的制作方法

本实用新型涉及食物处理装置，特别涉及食物处理装置中碗盖的锁紧结构。

背景技术：

现有的一些食物处理装置，例如：煲汤机，碗组件通常包括不锈钢碗，与碗相连的碗座和提手，以及能够锁紧在碗顶部的碗盖。其中，在碗座或者提手上设置有锁扣装置，用于将碗组件锁紧到机壳上去；也就是说，碗组件是通过提手部分的扣位或者碗座下面的扣位来固定到机壳。这种锁盖结构，存在一些问题：碗盖锁在不锈钢碗上，需要通过用向下的力压住碗盖同时用力旋转碗盖，直到碗盖与不锈钢碗互相锁紧，当用户压下碗盖的力度不够时，碗盖旋转时很难与不锈钢碗配合，迫使用户得重复锁碗盖动作，致使操作繁琐；并且，因为在碗盖与不锈钢碗之间存在密封圈的磨擦，使得在碗盖旋转时需要的力很大，给用户体验效果很差；另外，因为碗盖与不锈钢碗的扣位都是固定位置，用户须把碗盖的方向对准不锈钢碗相应的位置，才能达到锁紧的目的，致使操作不便，用户体验较差。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，本实用新型提出了一种食物处理装置，操作方便，用户体验较佳。

本实用新型解决其技术问题所采用的技术方案包括：提供一种食物处理装置，其包括：碗组件，其包括碗和碗盖，该碗的顶部设有凸缘；机壳大身组件，其上设有至少一碗支架，用于与该碗的凸缘相配合，以支撑该碗组件；以及至少一个扣手组件，其装设在该机壳大身组件上，用于从顶部作用该碗盖，使该碗盖锁紧在该碗上，并将该碗组件锁紧在该机壳大身组件上。

在一些实施例中，该机壳大身组件包括两个向上突伸的安装臂，前述的碗组件收容在这两个安装臂之间；每个安装臂的内侧装设有一个前述的碗支架，每个安装臂的外侧装设有一个前述的扣手组件。

在一些实施例中，该扣手组件包括：扣手、旋转支架以及旋转轴；其中，该旋转支架的一头可旋转地设置在该扣手的内侧，该旋转轴设置在该旋转支架的另一头。

在一些实施例中，该扣手的顶端形成有向内延伸的扣头，该扣头能够抵压在该碗盖的顶侧，以向下压紧该碗组件。

在一些实施例中，该旋转轴对应可旋转地装设在该机壳的安装臂上相对的两个安装孔上。

在一些实施例中，该碗支架于机壳大身组件一体成型。

在一些实施例中，该碗组件还包括发热盘，用于对食物进行加热处理。

在一些实施例中，该碗组件还包括刀组合件，用于对食物进行搅拌处理。

在一些实施例中，该机壳大身组件包括电机组件，其能够与该刀组合件配合，对该食物进行搅拌处理。

在一些实施例中，该机壳大身组件包括四个脚垫。

与现有技术相比，本实用新型的食物处理装置，通过将碗支架固定在机壳大身组件的内侧来支撑碗的顶部，并通过扣手组件从顶部来将碗盖及碗整体地锁紧在该机壳大身组件上，操作方便，用户体验较佳。

附图说明

图1为本实用新型的食物处理装置实施例的立体图，碗组件处于锁紧状态。

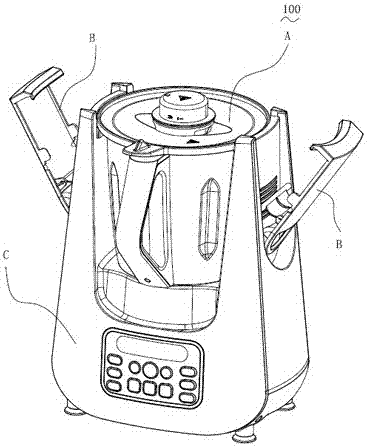

图2为本实用新型的食物处理装置实施例的立体图，碗组件处于松开状态。

图3为本实用新型的食物处理装置实施例的分解立体图，碗组件分解开。

图4为本实用新型的食物处理装置实施例的分解立体图，扣手组件分解开。

图5为本实用新型的食物处理装置实施例的剖视图，碗组件处于松开状态。

图6为本实用新型的食物处理装置实施例的剖视图，碗组件处于锁紧状态。

其中，附图标记说明如下：100 食物处理装置 A 碗组件 B 扣手组件 C 机壳大身组件1 碗盖 2 扣手 20 半圆孔 21 扣头5 量杯 6 旋转支架7 碗 70 凸缘 8 机壳 80 安装孔81 安装臂 9 控制面板 10 脚垫 12 旋转轴 13 电机组件 14 刀组合件 15 发热盘 16 碗座 18 碗支架。

具体实施方式

现结合附图，对本实用新型的较佳实施例作详细说明。

参见图1至图6，本实用新型以煲汤机为例，提出一种食物处理装置100，其包括：碗组件A，两个扣手组件B，以及机壳大身组件C。

碗组件A包含：碗盖１、量杯５、碗７、刀组合件14、发热盘15以及碗座16。其中，碗盖1可装设在碗7的顶部。量杯５可装设在该碗盖1的中心孔中。刀组合件14可用于对碗7内的食物进行搅拌处理。发热盘15可用于对碗7内的食物进行加热处理。碗7的顶部设有凸缘70。值得一提的是，在本实施例中，该碗盖1本身不必与该碗7之间设置有锁紧机构，也就是说，碗盖1只需简单地搁置在碗7的顶部即可，不必如现有技术那样，碗盖1本身锁紧在碗7的顶部。碗盖1的顶部可以被扣手组件B压紧，而使整个碗组件A处于锁紧状态。在本实施例中，碗７为不锈钢材质的。

扣手组件B包含：扣手2、旋转支架6以及旋转轴12。扣手2、旋转支架6和旋转轴12组成一个整体的扣手组件B。其中，旋转支架6的一头可旋转地设置在该扣手2的内侧。该旋转轴12设置在该旋转支架6的另一头。该旋转轴12能够可旋转地装设到该机壳大身组件C上。另外，扣手2的下方设有半圆孔20，以方便操作，即：用户的手指伸入该半圆孔20，能够方便扣手2由锁紧状态转换为松开状态。该扣手2的顶端形成有向内延伸的扣头21。该扣头21能够抵压在该碗盖1的顶侧，以向下压紧该碗组件A。

机壳大身组件C包含：机壳８、控制面板9、脚垫10、电机组件13以及碗支架18。控制面板9装设在机壳8的正面。四个脚垫10装设在机壳8的底面。电机组件13装设在机壳8内，其能够与该碗组件A的刀组合件14配合，而带动刀组合件14中的刀具旋转，对碗7内的食物进行搅拌处理。

具体而言，该机壳8包括两个向上突伸的安装臂81，两个扣手组件B是由旋转支架6连接固定这两个安装臂81的外侧。两个碗支架18装设在这两个安装臂81的内侧，用于对应支撑碗组件A的碗7的凸缘70。碗支架18可以与机壳大身组件一体成型，也可以单独成型后装设于机壳大身组件之上。碗支架18可为不锈钢材质或者塑胶材质等。每个扣手组件B的旋转轴12对应可旋转地装设在该机壳8的安装臂81上相对的两个安装孔80上。

在本实施例中，通过两个扣手组件B锁紧碗组件A的过程大致包括：参见图2、图3和图5，当扣手组件B处于打开状态时，首先，将碗组件1搁置到机壳大身组件C上；然后，用户可以用手提起扣手2，将扣手2的顶端放在碗组件A上的碗盖1内侧（即扣手2向内合拢），参见图1和图6，当扣住碗盖1的边缘时，用力把扣手2往下压，当扣手2与机壳8平齐时，动作完成，扣手组件B把碗组件1紧锁在机壳大身组件C上。

在本实施例中，通过两个扣手组件B松开碗组件A的过程大致包括：参见图1和图6，当扣手组件B处于紧锁状态时，用户可以用手指轻拉扣手组件B的扣手2的半圆孔20，使扣手2处于不受力状态；然后，可以用手轻轻提起扣手2的下端部，使扣手2的顶部远离碗盖1的内侧边缘（即扣手2向外张开），参见图2、图3和图5，动作完成，扣手组件B不再限制碗组件1，这时用户可以轻松地从机壳大身组件C上取走碗组件A。

与现有技术相比，本实用新型的食物处理装置100具有的有益效果包括：通过将碗支架18固定在机壳大身组件C的内侧来支撑碗7的顶部，并通过扣手组件B从顶部来将碗盖1及碗7整体地锁紧在该机壳大身组件C上，操作方便，用户体验较佳。

值得一提的是，在本实施例中，该机壳大身组件C包括两个向上突伸的安装臂81，前述的碗组件A收容在这两个安装臂81之间；每个安装臂81的内侧装设有一个前述的碗支架18，每个安装臂81的外侧装设有一个前述的扣手组件C。在其他一些实施例中，该机壳大身组件C可以只向上突伸一个安装臂81，前述的碗组件A收容在该安装臂81旁；该安装臂81的内侧装设有一个前述的碗支架18，该安装臂81的外侧装设有一个前述的扣手组件C。在其他另一些实施例中，该机壳大身组件C可以向上突伸三个安装臂81，前述的碗组件A收容在这三个安装臂81之间；每个安装臂81的内侧装设有一个前述的碗支架18，每个安装臂81的外侧装设有一个前述的扣手组件C。

应当理解的是，以上实施例仅用以说明本实用新型的技术方案，而非对其限制，对本领域技术人员来说，可以对上述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改和替换，都应属于本实用新型所附权利要求的保护范围。
