一种便于折叠的枸杞预包装展示架的制作方法

本实用新型涉及展示架技术领域，具体为一种便于折叠的枸杞预包装展示架。

背景技术：

在各种推广或者公益等活动中，为了更好凸显活动的主题，通常都会用展示架来挂装宣传报等。为了更好的体现活动现场的氛围，往往需要大量使用展示架。传统的展示架搭建时十分繁琐，费时费力；在拆卸收纳时又十分占用空间，并且有时夜晚去小区或者社区展示活动，光线较暗，不方便活动推广，大大降低了活动效果。

技术实现要素：

本实用新型的目的在于提供一种便于折叠的枸杞预包装展示架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于折叠的枸杞预包装展示架，包括第一折叠板、第二折叠板和滑板，且第一折叠板和第二折叠板为盒装结构，所述第一折叠板和第二折叠板之间设有折叠线，所述折叠线上安装有两组铰链，且两组铰链可使第一折叠板和第二折叠板沿着折叠线展开与收起，所述第一折叠板和第二折叠板内部上方均设有导轨，且两组导轨对称设置在与折叠线垂直方向的两侧，所述第一折叠板和第二折叠板内部下方也都设有导轨，且两组导轨也对称设置在与折叠线垂直方向的两侧，四组所述导轨上均设有多组夹子，且多组夹子夹持在导轨上，所述第一折叠板和第二折叠板顶部左端均设有凹槽，所述凹槽内设有电源，所述电源上方设有电源开关，所述凹槽两侧内部设有滑槽，所述滑板可沿滑槽滑动将凹槽封盖，所述第一折叠板和第二折叠板顶部内壁上均固定连接有LED灯，且LED灯通过导线与电源电性连接，所述第一折叠板的左侧上方和下方分别设有卡扣，所述第二折叠板的右侧上方和下方与卡扣相对应的位置也分别设有卡槽，所述第一折叠板的左侧和第二折叠板的右侧分别设有把手，且两个把手在第一折叠板和第二折叠板收起时互相重合在一起，所述第一折叠板和第二折叠板的上外表面和下外表面分别设有多组吊耳，多组所述吊耳上设有螺孔。

优选的，所述导轨上多组夹子的个数为4-6个。

优选的，多组所述夹子可从导轨上自由拆下。

优选的，所述凹槽的背部开有接线孔，使LED灯通过导线与电源电性连接。

优选的，多组所述吊耳的个数为8个。

与现有技术相比，本实用新型的有益效果是：一种便于折叠的枸杞预包装展示架，在外出展示的时候，在凹槽内装上电源，将第一折叠板和第二折叠板收起，卡扣和卡槽卡紧，通过把手将此便携式折叠展示架带走，展示的时候，解开卡扣与卡槽，将第一折叠板和第二折叠板展开，用螺丝杆通过螺孔将展示架悬挂于需要展示的位置，同时将宣传的海报或作品用夹子夹在导轨上，方便展览；如果是夜晚或者光线不好的地点，可以将LED灯通过导线与电源接通，这样方便展示活动的有利进行，展示完毕后，将夹子从导轨上取下，之后把第一折叠板和第二折叠板收起，将卡扣和卡槽卡紧，通过把手将此便携式折叠展示架带走。该实用新型结构简单，使用方便，减少占用面积，在夜晚或者光线不好的地点，也可以正常进行展示活动，可以折叠，并方便携带。

附图说明

图1为本实用新型第一折叠板和第二折叠板展开时的结构示意图。

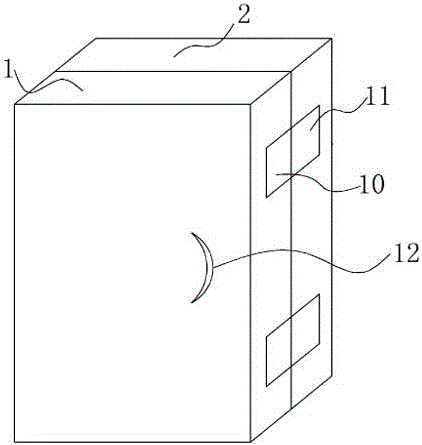

图2为本实用新型第一折叠板和第二折叠板收起时的结构示意图。

图3为本实用新型凹槽的部分结构示意图。

图中：1第一折叠板、2第二折叠板、3折叠线、4铰链、5导轨、6夹子、7凹槽、71滑槽、72滑板、8电源、9电源开关、10 LED灯、11卡扣、12卡槽、13把手、14吊耳、15螺孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种便于折叠的枸杞预包装展示架，包括第一折叠板1、第二折叠板2和滑板72，且第一折叠板1和第二折叠板2为盒装结构，第一折叠板1和第二折叠板2之间设有折叠线3，折叠线3上安装有两组铰链4，且两组铰链4可使第一折叠板1和第二折叠板2沿着折叠线3展开与收起，第一折叠板1和第二折叠板2内部上方均设有导轨5，且两组导轨5对称设置在与折叠线3垂直方向的两侧，第一折叠板1和第二折叠板2内部下方也都设有导轨5，且两组导轨5也对称设置在与折叠线3垂直方向的两侧，四组导轨5上均设有多组夹子6，导轨5上多组夹子的个数为4-6个，多组夹子6夹持在导轨5上，且多组夹子6可从导轨5上自由拆下。

第一折叠板1和第二折叠板2顶部左端均设有凹槽7，凹槽7内设有电源8，且凹槽7的背部开有接线孔，方便导线通过此接线孔使LED灯7与电源8电性连接，电源8上方设有电源开关9，可以控制LED灯7开启与熄灭，凹槽7两侧内部设有滑槽71，滑板72可沿滑槽71滑动将凹槽7封盖，使电源不容易掉落，第一折叠板1和第二折叠板2顶部内壁上均固定连接有LED灯10，第一折叠板1的左侧上方和下方分别设有卡扣11，第二折叠板2的右侧上方和下方与卡扣11相对应的位置也分别设有卡槽12，卡扣11与卡槽12可以将第一折叠板1和第二折叠板2卡紧。

第一折叠板1的左侧和第二折叠板2的右侧分别设有把手13，且两个把手13在第一折叠板1和第二折叠板2收起时互相重合在一起，外出时候通过把手13方便携带，第一折叠板1和第二折叠板2的上外表面和下外表面分别设有多组吊耳14，且多组吊耳14的个数为8个，多组吊耳14上设有螺孔15，没有展示位置时，可以将展示架用螺丝杆通过螺孔15悬挂于适合展示的位置，方便实用。

本实用新型工作流程：在外出展示的时候，在凹槽7内装上电源8，将第一折叠板1和第二折叠板2收起，卡扣11和卡槽12卡紧，通过把手13将此便携式折叠展示架带走，展示的时候，解开卡扣11与卡槽12，将第一折叠板1和第二折叠板2展开，用螺丝杆通过螺孔15将展示架悬挂于需要展示的位置，同时将宣传的海报或作品用夹子6夹在导轨5上，方便展览；如果是夜晚或者光线不好的地点，可以将LED灯10通过导线与电源8接通，这样方便展示活动的有利进行，展示完毕后，将夹子6从导轨5上取下，之后把第一折叠板1和第二折叠板2收起，将卡扣11和卡槽12卡紧，通过把手13将此便携式折叠展示架带走。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
