信息展示柱的制作方法

本实用新型涉及一种信息展示工具，更具体的说，它涉及一种信息展示柱。

背景技术：

展会上会有各种用于放置展览的资料的展示架、展示台及展示柱。展示柱具有占地面积小且能够立体展示的特点。

授权公告号为CN204427400U的实用新型专利公开了一种人力资源信息展示架，其包括底座、圆柱形架体、转轴、驱动电机和减速器，其中，所述底座开有容所述转轴插入的套孔；所述转轴竖直穿过所述圆柱形架体中心，并插入所述套孔；所述驱动电机的输出轴连接所述减速器；所述减速器的输出轴与所述转轴的末端固定连接；所述圆柱形架体侧面设有若干对滑轨，每对滑轨中均插接一展板。本实用新型通过旋转的圆柱形展架，在占有较小占地面积的情况下，获得较大的展示面积，使得具有较高的实用价值。

该实用新型的不足之处在于：该人力资源信息展示架的转动由电机带动，参观人员查看信息时无法由其本人控制展示架的转动，而不同的人阅读速度是不同的，所以不方便参观人员进行阅读。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种可由阅读人员自行进行旋转从而方便阅读人员阅读查看的信息展示柱。

为实现上述目的，本实用新型提供了如下技术方案：包括底座、竖直安装于底座上呈圆周排布的若干立柱以及设置于立柱顶部用于固定立柱的圆盘，所述立柱的中部水平设置有转盘座，所述转盘座上设置有圆形的旋转盘，所述旋转盘上呈圆周分布设置有转轴，每个所述转轴上设置有滚轮。

通过采用上述技术方案，若干立柱呈圆周排布，立柱的上下两端分别通过底座和圆盘进行固定，立柱的中部安装有呈水平方向的转盘座，转盘座上设置有旋转盘，滚轮设置在转轴上，将旋转盘放到转盘座上后，旋转盘通过外力的作用可以在转盘座上转动，这样可方便对旋转盘进行转动，从而方便对旋转盘上的物品进行查看。

本实用新型进一步设置为：所述转轴设置有三根。

通过采用上述技术方案，三分转轴上设置有三个滚轮，通过三个滚轮可将旋转盘支撑起来，同时能够节省材料。

本实用新型进一步设置为：所述旋转盘上设置有朝向所述旋转盘圆心的轴孔，所述转轴穿设于所述轴孔内，所述轴孔的中部设置有放置所述滚轮的方形通孔。

通过采用上述技术方案，方形通孔内设置有滚轮，转轴穿设在轴孔内，滚轮穿设在转轴上并且可以转动，通过拆卸转轴可方便对滚轮进行拆卸。

本实用新型进一步设置为：所述转盘座上设置有用于所述滚轮滚动的环形轨道。

通过采用上述技术方案，滚轮设置在环形轨道内，当旋转盘转动时，滚轮在轨道内滚动，轨道对滚轮的限位作用可保持转盘在旋转时保持稳定。

本实用新型进一步设置为：所述立柱上设置有竖直方向的滑槽，所述转盘座设置于所述滑槽内。

通过采用上述技术方案，将转盘座设置在立柱的滑槽内，可将转盘座进行上下滑动，从而对转盘座的高度进行调节。

本实用新型进一步设置为：所述滑槽内设置有若干球面的定位槽，所述转盘座的边缘设置有与所述立柱对应的空腔，所述空腔内设置有弹簧，所述空腔的开口处设置有与所述弹簧固定连接的钢珠。

通过采用上述技术方案，通过弹簧对钢珠的抵接可将钢珠卡设在定位槽内，当对转盘底座进行滑动时滑动到指定位置即可使钢珠卡设在对应的定位槽内从而方便在不同的高度定位转盘座，当调节转盘座的高度时，对转盘座施加向下或者向上的力即可将钢珠压入空腔内，同时钢珠压缩弹簧，当转盘座升降到下一个定位槽处时，弹簧的回复力将钢珠压入定位槽内，通过弹簧对钢珠的抵触能够将钢珠卡设在定位槽内，从而将转盘座定位在定位槽的高度。

本实用新型进一步设置为：所述空腔设置为圆柱形。

通过采用上述技术方案，当钢珠被挤压在空腔内滑动时，圆柱形的空腔与钢珠的截面吻合，钢珠滑动时受到空腔壁的阻力小，可方便钢珠在空腔内滑动。

本实用新型进一步设置为：所述立柱设置有三根。

通过采用上述技术方案，通过三根立柱可保持转盘座的水平，同时节省了材料。

本实用新型进一步设置为：所述底座上呈圆周分布设置有若干安装槽一，若干所述立柱一一对应插设于所述安装槽一中。

通过采用上述技术方案，将立柱插设在对应的安装槽一中，通过插设的方式可方便对立柱进行安装拆卸。

本实用新型进一步设置为：所述圆盘上设置有呈圆周分布的安装槽二，所述安装槽二对应扣合在所述立柱的顶端。

通过采用上述技术方案，圆盘上安装槽二扣合在立柱顶端，通过圆盘对立柱的限位作用可使整个信息展示柱结构更稳定。

综上所述，本实用新型具有以下有益效果：该信息展示柱可方便参观人员对信息展示柱上放置的展览品进行全方位的参观，参观人员能根据个人需求进行调节。

附图说明

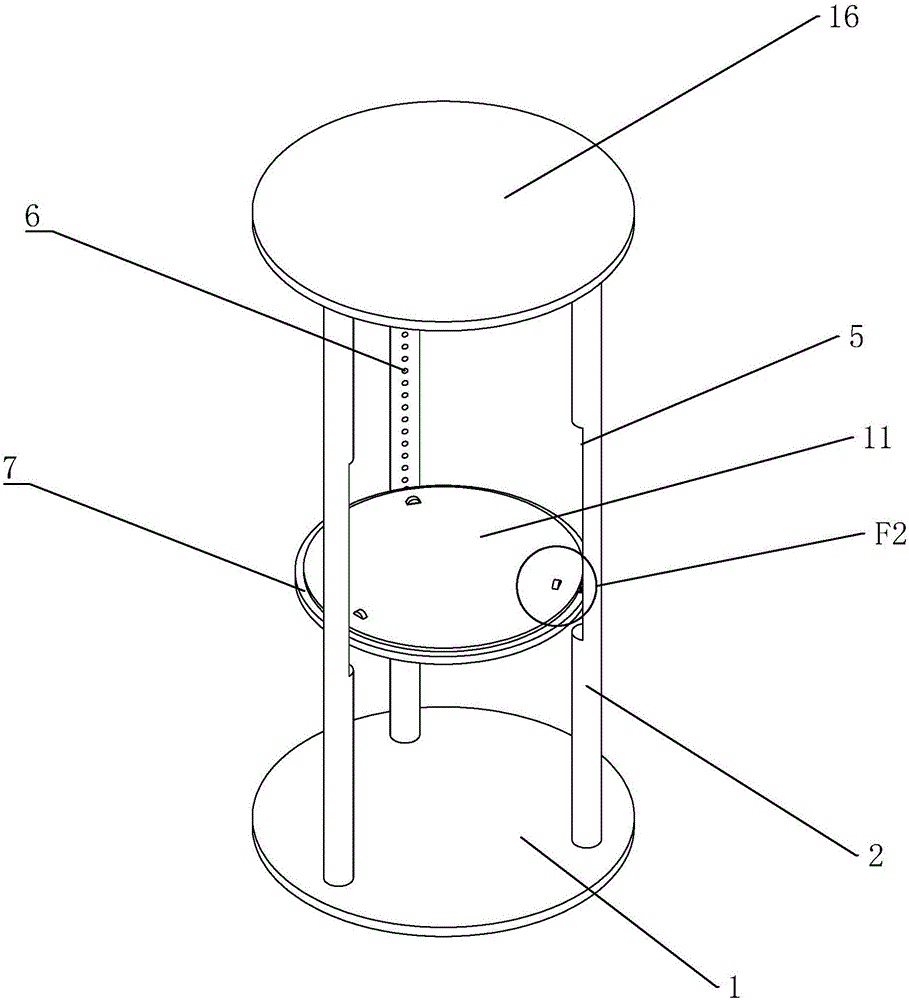

图1为实施例的结构示意图；

图2为实施例的侧视图；

图3为实施例的俯视图；

图4为图3中A—A方向的剖视图；

图5为图4中F1处的放大图；

图6为图1中F2处的放大图。

图中：1、底座；2、立柱；3、安装槽一；4、安装槽二；5、滑槽；6、定位槽；7、转盘座；8、空腔；9、弹簧；10、钢珠；11、旋转盘；12、方形通孔；13、转轴；14、滚轮；15、环形轨道；16、圆盘。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

实施例：一种信息展示柱，参见图1，包括底座1和立柱2。

参见图4，底座1上呈圆周平均分布设置有三个圆柱形的安装槽一3，每个安装槽一3中分别插接有一根圆柱形的立柱2，立柱2的直径与安装槽一3的内径相等，安装时将立柱2插进安装槽一3中，拆卸时可以方便地将立柱2从安装槽一3中拔出。

参见图1和图4，三个立柱2的顶端设置有圆盘16，圆盘16的底面上呈圆周平均分布设置有三个圆柱形的安装槽二4，安装槽二4的内径与立柱2的直径相等，立柱2插接在安装槽二4中，可以方便地将立柱2安装到圆盘16上以及方便将立柱2从圆盘16上拆下来。

参见图1和图4，每根立柱2的中部开设有竖直方向的滑槽5，滑槽5的长度为立柱2的高度的三分之一，滑槽5内设置有竖直排列的若干呈半球形的定位槽6。

参见图4和图5，立柱2的中部设置有处于水平位置的转盘座7，转盘座7的边缘与立柱2对应的位置开有三个圆柱筒形的空腔8，空腔8朝向转盘座7的圆心处，空腔8内放置有弹簧9，空腔8的开口处放置有一个钢珠10，钢珠10与弹簧9抵触，弹簧9在自然状态下可使钢珠10的一半处于空腔8内一半处于空腔8外。

参见图1和图6，转盘座7的上方为旋转盘11，旋转盘11的边缘平均分布有三个朝向旋转盘11中心的圆柱孔（图中未示出），每个孔的中部设置有垂直于旋转盘11的盘面的方形通孔12，圆柱孔中穿设有转轴13，转轴13的末端抵触于圆柱孔的末端，方形通孔12内设置有滚轮14，转轴13穿设过滚轮14的中心，滚轮14可以以转轴13为轴转动，三个转轴13上分别安装有一个滚轮14。

参见图5，转盘座7的顶面开有环形轨道15，旋转盘11上的三个滚轮14均处于环形轨道15内，当旋转旋转盘11时，旋转盘11上的滚轮14沿着环形轨道15滚动，从而可方便将旋转盘11进行旋转。

参见图1，信息展示柱安装好后，旋转盘11上放置展示的资料，参观人员在对资料进行查阅时，可通过旋转旋转盘11查看旋转盘11上不同位置上的资料或者参观人员可通过旋转旋转盘11来观察旋转盘11上放置的展览品的不同位置，当旋转盘11的高度不合适时，参观的人员可自己调节转盘座7的高度，从而在合适的高度观察展品，当转盘座7处于定位槽6的位置时，钢珠10的一半处于定位槽6内一半处于空腔8内，此时通过弹簧9和钢珠10的共同作用可将转盘座7定位于对应的定位槽6的高度，由于旋转盘11上放置的物品较轻，转盘座7的边缘的钢珠10和定位槽6的卡合作用可保持转盘座7不会再重力的作用下向下坠落，当人为施加外力时可将钢珠10从定位槽6中推出，钢珠10压缩弹簧9，当把转盘座7移至下一定位槽6所处高度时，在弹簧9回复力的作用下，钢珠10卡合在定位槽6内，通过三个定位槽6对转盘座7进行高度定位。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
