一种螺栓定位滚轮机构的桌子的制作方法

本实用新型涉及一种桌子 ，尤其涉及一种螺栓定位滚轮机构的桌子。

背景技术：

桌子是常用的家具用品，如家家户户都有的餐桌，办公室里陈列的办公桌。我们在日常生活中常见到的桌子基本上都是桌腿与地面直接接触，这样可以保证桌子的平稳性；但是，这种结构的桌子在需要挪动搬运时，却需要花费不少的人力精力，特别是比较重的桌子，一个人根本无法完成挪动，或者在挪动过程中，对地面底板造成大的损伤。

技术实现要素：

为了克服现有技术的不足，本实用新型所要解决的技术问题是提供

为解决上述技术问题，本实用新型的技术问题是通过以下技术方案实现的：

一种螺栓定位滚轮机构的桌子，包括桌面和桌腿，其特征在于：所述桌腿下部设置成中空结构，所述桌腿下部中空结构中设置了螺栓定位滚轮机构；所述螺栓定位滚轮机构包括限位块、弹簧、滚轮、滚轮连接机构和定位螺栓，所述弹簧一端连接在桌腿下部中空结构的顶部，另一端连接在限位块上；所述滚轮通过滚轮连接机构连接在限位块上；所述限位块的尺寸和桌腿下部中空结构的尺寸匹配；所述定位螺栓连接在桌腿的侧壁上，定位螺栓用于固定限位块的位置。

本实用新型的一种螺栓定位滚轮机构的桌子，通过设置滚轮机构，方便了桌子的移动，避免桌子移动过程中对地板或地面造成损伤，滚轮机构通过设置和桌腿中空结构尺寸匹配的限位块，防止滚轮在移动时产生严重的晃动。通过设置弹簧，保证滚轮在桌腿被抬起后会被自动弹出。

附图说明

图1是一种螺栓定位滚轮机构的桌子结构示意图。

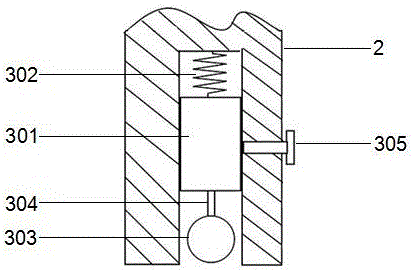

图2是螺栓定位滚轮机构的剖面结构示意图。

图中1.桌面，2.桌腿，3.螺栓定位滚轮机构，301.限位块，302.弹簧，303.滚轮，304.滚轮连接机构，305.定位螺栓。

具体实施方式

下面结合附图对本实用新型专利的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型专利的保护范围做出更加清楚明确的界定。

如图1所示，一种螺栓定位滚轮机构的桌子，包括桌面1和桌腿2，所述桌腿2下部设置成中空结构，在桌腿2下部中空结构中设置了螺栓定位滚轮机构3。如图2所示，所述螺栓定位滚轮机构3包括限位块301、弹簧302、滚轮303、滚轮连接机构304和定位螺栓305，所述弹簧302一端连接在桌腿2下部中空结构的顶部，另一端连接在限位块301上；所述滚轮303通过滚轮连接机构304连接在限位块301上。为了防止桌子在滚轮作用下移动的过程中发生严重的晃动，所述限位块301的尺寸和桌腿2下部中空结构的尺寸匹配，所述定位螺栓305连接在桌腿2的侧壁上，定位螺栓用于固定限位块301的位置。在弹簧302的作用下，限位块301可以向下移动。当桌腿的下端部直接与地面接触时，弹簧302处于受压状态，抬起桌腿2，在弹簧302恢复自然状态的过程中将限位块301向下推，从而将滚轮推出桌腿2下部的中空结构。当滚轮303伸出合适的高度时，通过转动定位螺栓305将限位块301固定。桌腿2下部中空结构中的滚轮303都伸出一定高度时，就可利用滚轮303来移动桌子，当移动到目的地后，旋松定位螺栓305，在重力作用下，滚轮303收回到桌腿2下部的中空结构内，此时桌腿2的下端部直接与地面接触，保持了桌子静止时的稳定性。

以上所述，仅为实用新型的具体实施方法，但本实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型所揭露的技术范围内，可不经过创造性劳动想到的变化或替换，都应覆盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
