一种底装式滑轨缓冲器的制作方法

本实用新型涉及滑轨领域，尤其涉及一种底装式滑轨缓冲器。

背景技术：

滑轨广泛应用于书桌或是橱柜、消毒柜、或是用于工业中的储存室内的打开储存架，超市的出纳机等抽屉可拉伸和关闭式的存储设备中，使抽屉方便打开或关闭。

在实际应用中，抽屉与滑轨之间摩擦力过少，造成使用中会因抽屉移动过快与柜体发生过大碰撞，产生较的噪音，影响使用；使用时间长,又会严重损坏柜体与抽屉。为此，一般在滑轨上安装缓冲器。

现有的缓冲器包括缓冲壳体、滑块、复位弹簧与缓冲缸，复位弹簧器与缓冲缸分别安装于缓冲壳体上，缓冲壳体上设有滑槽，缓冲缸的活塞杆与滑块连接，滑块通过缓冲缸驱动滑动连接滑槽上。然而，缓冲器的安装结构虽简单，但是其存在以下不足：所述缓冲器一般都固定安装于固定轨内，难以拆装，维护与更换都不便，容易导致缓冲器失效，严重影响抽屉的正常使用。

因此，现有的滑轨缓冲器安装机构仍然有待于进一步改进。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种结构简单、容易拆装，更换维护方便、保证缓冲效果、确保滑轨正常使用的底装式滑轨缓冲器。

本实用新型的发明目的是这样实现的：一种底装式滑轨缓冲器，包括固定轨、活动轨、缓冲阻尼部件，活动轨与固定轨适配滑动连接，其中，所述缓冲阻尼部件可拆装于固定轨的底面外壁上。

根据上述进行优化，所述缓冲阻尼部件适配扣接于固定轨的底面外壁上。

根据上述进行优化，所述缓冲阻尼部件包括缓冲壳体以及适配安装于缓冲壳体上的复位弹簧、滑块、缓冲缸，缓冲缸外露于固定轨外侧。

根据上述进行优化，所述缓冲缸的缸体固定安装于缓冲壳体上，缓冲缸的活塞杆与滑块固定连接，滑块滑动连接于缓冲壳体上，复位弹簧一端定位安装于缓冲壳体上，复位弹簧另一端定位连接于滑块。

根据上述进行优化，所述活动轨上设有与滑块活动扣接的拨块。

根据上述进行优化，所述缓冲壳体上设有至少一个卡块，固定轨上设有至少一个与卡块对应的扣孔，卡块适配扣装于扣孔上。

本实用新型的有益效果在于：将缓冲阻尼部件采用扣接的形式拆装于固定轨的底面外壁上，容易拆装，维护、更换方便，操作简单，保证缓冲效果；以及配合缓冲缸外露于固定轨外侧的结构，从而能根据滑轨的实际使用情况而是否安装缓冲缸，使用灵活，确保滑轨正常使用。

附图说明

图1为本实用新型较佳实施例的结构示意图。

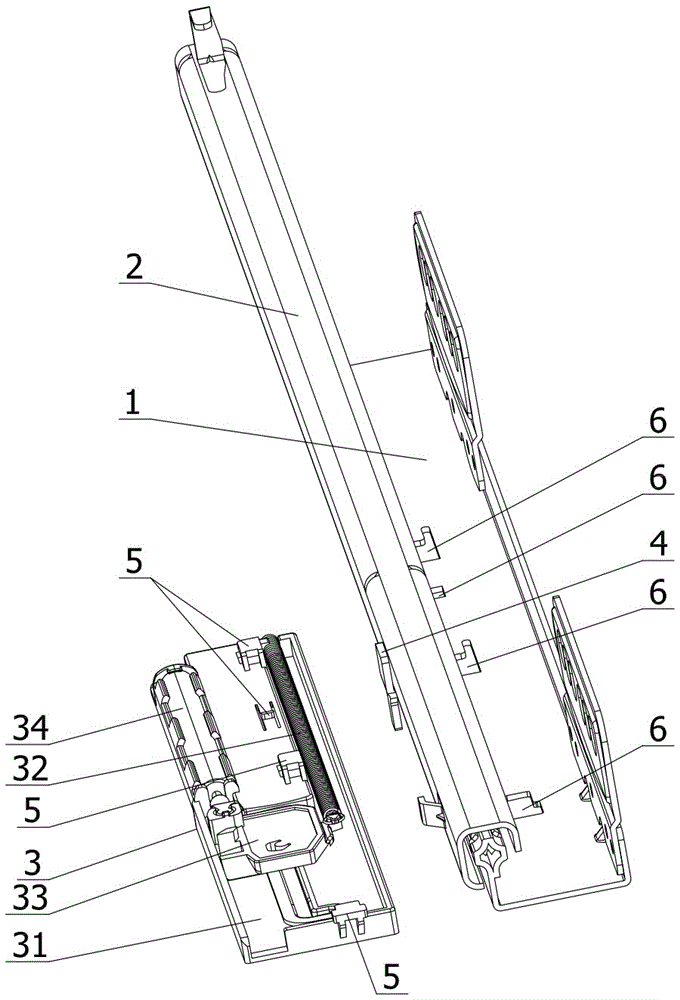

图2为本实用新型较佳实施例的分解示意图。

具体实施方式

下面结合附图对本实用新型作详细的描述，如较佳实施例的图1至图2所示，它包括固定轨1、活动轨2、缓冲阻尼部件3，活动轨2与固定轨1适配滑动连接。其中，所述缓冲阻尼部件3可拆装于固定轨1的底面外壁上。这样，促使缓冲阻尼部件3容易拆装，方便维护、更换，保证缓冲效果。

参照图2所示，所述缓冲阻尼部件3包括缓冲壳体31以及适配安装于缓冲壳体31上的复位弹簧32、滑块33、缓冲缸34。缓冲缸34的缸体固定安装于缓冲壳体31上，缓冲缸34的活塞杆与滑块33固定连接，滑块33滑动连接于缓冲壳体31上。复位弹簧32一端定位安装于缓冲壳体31上，复位弹簧32另一端定位连接于滑块33，所述活动轨2上设有与滑块33活动扣接的拨块4。其中，所述缓冲缸34外露于固定轨1外侧，从而能根据滑轨的实际使用情况而是否安装缓冲缸34，使用灵活，确保滑轨正常使用。

另外，所述缓冲壳体31上设有至少一个卡块5，固定轨1上设有至少一个与卡块5对应的扣孔6，卡块5适配扣装于扣孔6上。加强结构稳固性，确保滑轨的使用质量。

因此，上述具体实施例仅为本实用新型效果较好的具体实施方式，凡与本结构相同或等同的底装式滑轨缓冲器，均在本申请的保护范围内。
