本实用新型涉及电动门，具体地说是涉及多节电动门。

背景技术：

多节电动门包括多节门单体；关闭时, 门单体依次运行到两个门柱中间并形成连接状态,即形成阻挡；打开时, 门单体依次运行到一个门柱侧面,即形成敞开；每个门单体具有框体和控制箱，在框体中间设置有多个挡片,可以翻转的挡片增加了电动门的档次，例如所用的挡片上面可以绘制图案，在挡片形成连续的平面结构时，多个挡片上可以形成连续的图案，各个挡片上的图案可以在上面形成图画，这些图案可以形成广告；当所用的挡片的面和框体平面垂直时，挡片之间有缝隙，具有通风性更好的优点。

现有技术中，每个挡片轴端都安装一个电动机来控制挡片的转动，其具有成本高、控制不便的缺点。

技术实现要素：

本实用新型的目的就是针对上述缺点，提供一种成本低、控制方便的多节电动门——一种带翻转广告功能的多节平移电动门。

本实用新型的技术方案是这样实现的：一种带翻转广告功能的多节平移电动门，包括多节门单体；每个门单体具有框体和控制箱，在框体中间设置有多个挡片，每个挡片具有竖直设置的端轴,端轴在挡片上下两端是轴头，轴头安装在框体上，所述的框体内部具有空芯结构，其特征是：所述轴头上安装有齿轮，在控制箱内安装有电动推杆，所述的电动推杆经控制部件连接控制装置；

电动推杆连接齿条，齿条穿在框体的空芯结构内，齿条分别和每个挡片上的齿轮啮合，电动推杆前进或后退可以带动齿轮正转或反转180°。

进一步地讲，所述的控制箱具有设定单元，所述的设定单元是指对电动推杆正转或反转频率的设定单元。

进一步地讲，所述的框体或控制箱上具有测风仪，测风仪连接控制装置，当测风仪转动时或转动达到一定速度时，测风仪将信号传递给控制装置，控制装置控制电动推杆运行，挡片翻转90°，挡片的面和框体平面垂直，挡片之间有缝隙，使门体处于透风状态。

本实用新型的有益效果是：这样的多节平移电动门由于每节只使用一个电动推杆，具有成本低的的优点；使用齿轮和齿条传动具有控制精确的优点；

所述的控制箱具有设定单元，所述的设定单元是指对电动推杆正转或反转频率的设定单元，还具有可以设定挡片翻转频率的优点；

所述的框体或控制箱上具有测风仪，测风仪连接控制装置，当测风仪转动时或转动达到一定速度时，测风仪将信号传递给控制装置，控制装置控制电动推杆运行，挡片翻转90°，挡片的面和框体平面垂直，挡片之间有缝隙，使之处于透风状态，还具有当有风时挡片自动翻转，挡片之间缝隙透风，避免风将门刮倒的优点。

附图说明

图1是本实用新型挡片的面展开时的结构示意图。

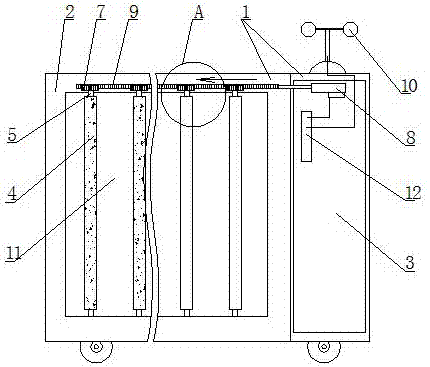

图2是本实用新型挡片有缝隙时的结构示意图。

图3是图1中的A处放大结构示意图。

图4是图1中的B—B剖面结构示意图。

其中： 1、门单体 2、框体 3、控制箱 4、挡片 5、轴头 6、空芯结构 7、齿轮 8、电动推杆 9、齿条 10、测风仪 11、缝隙 12、控制装置。

具体实施方式

下面结合附图对本实用新型作进一步的描述。

如图1、2所示，一种带翻转广告功能的多节平移电动门，包括多节门单体1；每个门单体具有框体2和控制箱3，在框体中间设置有多个挡片4，每个挡片4具有竖直设置的端轴,端轴在挡片上下两端是轴头5，轴头安装在框体上，所述的框体内部具有空芯结构6，其特征是：所述轴头上安装有齿轮7，在控制箱内安装有电动推杆8，所述的电动推杆8经控制部件连接控制装置12；

电动推杆连接齿条9，齿条穿在框体的空芯结构内，齿条分别和每个挡片上的齿轮7啮合，电动推杆前进或后退可以带动齿轮正转或反转180°。

所述的电动推杆里面是一个电机，通过控制装置接直流电，可以实现正转或反转，电动推杆有市售。

图3中，电动推杆运行带动链条运行的方向F,挡片翻转如图3中的方向。

本实用新型采用端头上安装有齿轮，在控制箱内安装有电动推杆，所述的电动推杆经控制部件连接直流电源；这样设置,不需要用现有技术中的在每个轴头上安装一个电机，相比其具有节省成本的优点；发明人经过试验，这样的设置也比链条传动、导杆传动这二个方式带动挡片转动效果更好，例如链条传动具有挡片翻转不到位的缺点，导杆传动具有当一个导杆和轴在一条直线时，挡片翻转方向不确定的缺点等；总之发明人这样设置是众多动力的传动方式中最佳的技术方案，还具有控制精确、长时间使用不易损坏的优点。

所述的挡片上可以设置成一个画面，利用挡片的翻转可以实现画面的变化，画面可以做广告等。

进一步地讲，所述的控制箱具有设定单元，所述的设定单元是指对电动推杆正转或反转频率的设定单元，设定单元可以设定电动推杆前进或后退的间隔时间，从而达到挡片翻转的频率。

进一步地讲，所述的框体或控制箱上具有测风仪10，测风仪连接控制装置12，当测风仪转动时或转动达到一定速度时，测风仪将信号传递给控制装置，控制装置控制电动推杆运行，挡片翻转，挡片的面和框体平面垂直，挡片之间有缝隙11。

所述的测风仪转动时或转动达到一定速度时，是指根据需要可以设定风速，例如有的地方或根据门的抗风能力有的设定3级风，有的设定4级风。

所述的测风仪是有风时可以转动的装置，就像风车，当有风时它会转动，它将信号传递个控制装置，控制装置将挡片翻转90°，挡片的面和框体平面垂直，挡片之间有缝隙，风可以从缝隙中穿过，不会发生风将门吹倒的现象。

以上所述仅为本实用新型的具体实施例，但本实用新型的结构特征并不限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围内。
