一种梁板架空式电缆终端场的制作方法

本实用新型涉及一种梁板架空式电缆终端场，属于电缆终端场技术领域。

背景技术：

在电力技术领域，采用电力组网的方式进行电力的远距离输送，在临近用电终端时，需要建设电缆终端场。目前，建设电缆终端场的通常做法是将地面挖平、填平，然后在上面建设电缆终端场。但对于沟谷狭窄，山势较陡地区，此时无论是在沟谷底部还是在半坡开辟出一块平地来作电缆终端场，其边坡治理、填方区支档及地基处理的工程量均非常大，且场地的防洪防汛也是一大难题。

技术实现要素：

本实用新型要解决的技术问题是：提供一种梁板架空式电缆终端场，具有结构简单，施工工程量少，以及建设成本低廉等优点，可以克服现有技术的不足。

本实用新型的技术方案是：一种梁板架空式电缆终端场，包括凹地、电缆监控室、220kV构架和110kV构架，在所述凹地上布置有支撑柱，在支撑柱上方设有终端平台，在终端平台一侧设有通风机房和电缆竖井，所述电缆监控室、220kV构架和110kV构架均布置在终端平台上，且终端平台四周与凹地不接触。

所述支撑柱采用钢筋混凝土制作，易于建设，且成本较低。

所述通风机房为2个，分别设置在电缆竖井两侧，该种结构在解决电缆竖井的散热问题时，可兼顾建设成本。

本实用新型的有益效果是：与现有技术相比，本实用新型在凹地位置采用梁板架空式电缆终端场结构，具有施工工程量少，投资成本低等优点。并且由于终端平台四周远离凹地面，可有效避免地表水冲刷，同时在雨季也不会影响谷底排洪。

附图说明

图1为本实用新型的主视图；

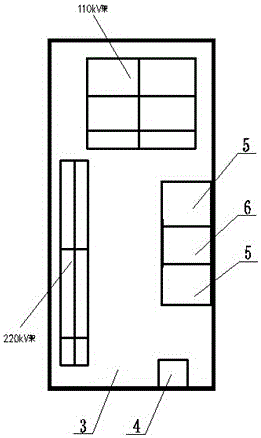

图2为本实用新型的俯视图。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍：

实施例：

本实用新型梁板架空式电缆终端场，建设地为贵阳市东二环西侧的山谷谷底，三面环山的凹地1。首先在凹地1处采用人工挖孔桩基础，在基础内用钢筋混凝土浇筑出若干支撑柱2，在支撑柱2上铺设长52米，宽25米的架空终端平台3，终端平台3上设有2个通风机房5和1个电缆竖井6；然后在终端平台3上布置电缆监控室4、220kV构架和110kV，建造时，使终端平台3四周尽量远离凹地1地表面，这样可有效避免地表水冲刷。

所述2个通风机房5分别设置在电缆竖井6两侧。

最后，在本实用新型终端场内布置、安装相关电缆、设备即可使用时。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
