装配式地脚桩的制作方法

本实用新型涉及一种组装式栅栏用桩柱，属于栅栏技术领域。

背景技术：

栅栏的两端都需要有桩柱与地面固定，传统的栅栏桩柱一般只能通过底座安装在平整的地面上，如水泥地、柏油地面等，需要将底座用螺栓与地面连接固定，一般是通过在柱子的下部焊接一平板，再把焊好的柱子固定在水泥地或柏油地面上，或者把柱子套入地脚板上，再固定在硬地或者预埋件上。

当遇到需要在草地或者泥土地上安装栅栏的时候，需要先打洞，将桩柱直接用专用设备打入地面，或者在地上挖出较深的坑，灌注水泥来埋设桩柱的下半部分。这样成本较高，而且还要多花时间，大大增加了桩柱在草地或者泥土地上的安装难度。

技术实现要素：

本实用新型所要解决的技术问题是提供一种能在草地或泥土地上方便安装省力、快捷，也能在平整地面上安装的装配式地脚桩。

本实用新型的技术方案是：

一种装配式地脚桩，包括底座、桩柱，桩柱的内腔设有圆柱状桩杆，桩杆的下端为倒锥状，桩杆的圆柱面上靠近倒锥状的一端设置有螺旋状刀片，底座上方通过螺纹连接有连接套，底座的上端还开设有至少两条纵向分隔槽，连接套的上方依次连接有并紧螺母、调节件、衬套和锁紧螺母，桩杆的上端开设有安装孔。

桩杆包括桩杆本体、桩杆锥体，桩杆本体和桩杆锥体之间螺纹连接。

桩柱的上端设置有桩帽。

桩杆下端倒锥状的锥角为10度—90度。

有益效果：本实用新型由于桩杆的下端为倒锥状而且桩杆下方的圆柱面上有螺旋状刀片，使得该桩杆可以通过手工将其在草地或泥土地上方便安装，使得装配式地脚桩在不平整土地上安装的时候，不再需要在地上挖出较深的坑，灌注水泥来埋设桩柱的下半部分，省力、快捷，降低了成本，也极大地减轻了安装的劳动强度，提高了安装效率，是本领域的一次革命性的创新，也可以在其他需要埋设立柱的行业适用。

附图说明

图1为本实用新型的爆炸图；

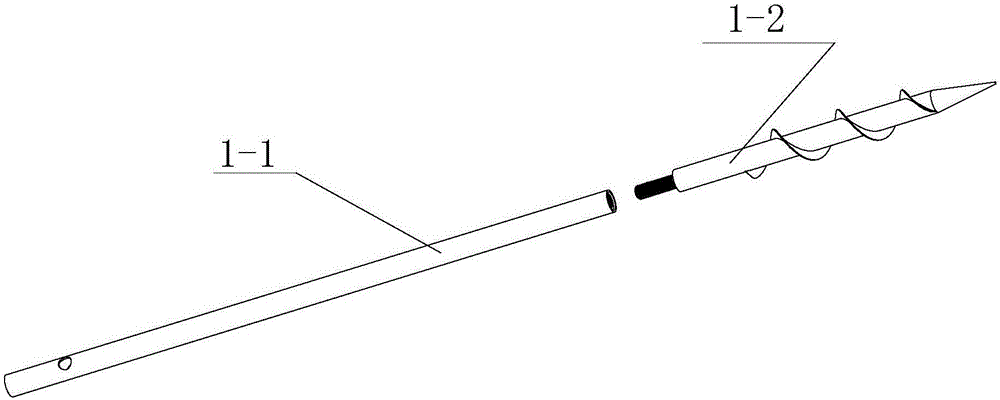

图1-1是图1中桩杆1的结构示意图；

图2是本实用新型的桩柱和桩帽结构示意图；

图3是本实用新型中欲将桩杆插入草地或者泥土地的安装示意图；

图4是本实用新型中杠杆将桩杆拧入草地或者泥土地下的安装示意图；

图5是本实用新型中桩杆上套入底座和连接套的安装示意图；

图6是图5中X处的局部放大立体示意图；

图7是本实用新型中底座套入桩杆后拧紧连接套的安装示意图；

图8是图7中的I处的局部放大立体示意图；

图9是本实用新型中依次套入并紧螺母、调节件、衬套和锁紧螺母的安装示意图；

图10是图9中的Ⅱ处的局部放大立体示意图；

图11是本实用新型中适量拧紧锁紧螺母的安装示意图；

图12是本实用新型调整调节件、拧紧所有螺母的安装示意图；

图13是图12中Ⅲ处的局部放大立体示意图；

图14是本实用新型套入桩柱的安装示意图；

图15是本实用新型桩柱和底座安装到位的示意图。

图中：1—桩杆、1-1—桩杆本体、1-2—桩杆锥体、2—底座、3—连接套、4—并紧螺母、5—调节件、6—衬套、7—锁紧螺母、8—安装孔、9—杠杆、10—刀片、11—桩帽、12—桩柱、13—分隔槽。

具体实施方式

下面结合附图对本实用新型作进一步说明。

一种装配式地脚桩，包括底座2、桩柱12，桩柱12的内腔设有圆柱状桩杆1，桩杆1的下端为倒锥状，桩杆1的圆柱面上靠近倒锥状的一端设置有螺旋状刀片10，底座2上方通过螺纹连接有连接套3，底座2的上端还开设有至少两条纵向分隔槽13，连接套3的上方依次连接有并紧螺母4、调节件5、衬套6和锁紧螺母7，桩杆1的上端开设有安装孔8。

桩杆1包括桩杆本体1-1、桩杆锥体1-2，桩杆本体1-1和桩杆锥体1-2之间螺纹连接。桩柱12的上端设置有桩帽11。

桩杆1下端倒锥状的锥角为10度—90度。

本实用新型装配式地脚桩在草地或者泥土地上的安装步骤是：

1.将杠杆9伸入桩杆1的上端开设的安装孔8内，将桩杆1的下端插在泥土地面上，用杠杆9将桩杆1拧入地下一部分；

2.将底座2套入桩杆1，一直到地面，并保证所有底座2在同一水平面，然后拧紧连接套3，为了增加桩杆在泥土里的稳定性，可把桩杆周边敲实，再用小铁棍通过底座上的孔敲入地下；

3.依次套入并紧螺母4、调节件5、衬套6和锁紧螺母7；

4.适量拧紧锁紧螺母7；

5.调整调节件5，保证连接套3和调节件5连线竖直，拧紧所有螺母，包括并紧螺母4、锁紧螺母7，当桩杆1倾斜的时候，用水平仪来检测，可以通过调整调节件5，让套入的桩柱12 垂直于地面；

6.套入桩柱12，将桩柱12和底座2安装到位，套上桩帽11。

底座2和连接套3的外径上有上小下大的锥度1-2度，所以套入桩柱12后，很难再轻易往上拉出。

桩杆1起到稳定在地下的功能，底座2用于固定在桩杆1上，桩柱12是固定在底座2上，并紧螺母4、调节件5、衬套6和锁紧螺母7用于平衡桩柱12。

本实用新型的桩柱也适合在平整的地面上如水泥地、柏油路面上使用，只要将桩杆1的桩杆本体1-1保留，桩杆锥体1-2部分拆卸下来，再按照前述步骤安装桩柱等零部件即可，只是安装底座后，需要打入膨胀螺栓，拧紧底座，然后再重复上述步骤。
