一种自锁式监室门的制作方法

本实用新型涉及一种监室门，具体的说是一种自锁式监室门。

背景技术：

监室门是指公安、安全、部队所管辖的看守所用于在押人员起居用房通往管理通道、室外活动场的门，该门在规定的时间内，能抵抗非正常手段的开启。 国家标准对监室门作了技术性规范，制定了平开门的技术标准，普通的门禁开锁装置通常靠电子方式实现，通过刷卡认证或者其他认证方式认证后，开锁机构的驱动电路驱动电插锁的锁舌伸缩来达到锁闭或者开启的功能，然而，关门时偶尔的疏忽可能会出现门关闭的不紧留有缝隙，导致电插锁无法正常使用；民用门中通常使用闭门器，但是监室门中使用闭门器可能会给服刑人员自缢提供机会，因此，需要思考如何优化设计，使得如何在不使用闭门器的情况下，保证门的紧闭。

技术实现要素：

为了解决上述问题本实用新型提供一种可以自动紧闭，并且紧闭装置不暴露在门体外部的自锁式监室门。

本实用新型的技术方案为：

一种自锁式监室门，包括门扇和门框，门框内设有电插锁，门扇上设有相应的凹槽，其特征在于，所述门框上门梁下端设有加固梁，所述加固梁内设有电磁锁锁体，所述门扇相应的位置设有与电磁锁锁体匹配的固定装置。

进一步的，所述固定装置包括，固定在门扇内侧的套盒，所述套盒内设有与锁体相互吸引的吸板，所述吸板通过多个贯穿门扇的螺杆，吸板与套盒之间设有用于限制吸板位置的垫片。

进一步的，所述吸板上与电磁锁锁体的接触面设有橡胶垫。

本实用新型的有益效果为：使用电磁锁替代闭门器，防止服刑人员利用闭门器自缢或其他自残举动，同时电磁锁的结构使其隐蔽在门体内，从门内无法看到和接触到，保证使用时安全高效。

附图说明

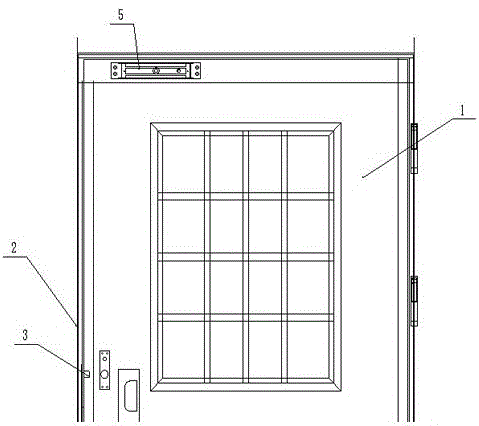

图1为本实用新型主视结构示意图，

图2为本实用新型中固定装置结构示意图。

图中：门扇1，门框2，电插锁3，加固梁4，电磁锁锁体5，套盒6，吸板7，螺杆8，橡胶垫9。

具体实施方式

下面结合附图说明和具体实施方式对本实用新型进行进一步说明。

一种自锁式监室门，包括门扇1和门框2，门框2内设有电插锁3，门扇1上设有相应的凹槽，其特征在于，所述门框2上门梁下端设有加固梁4，所述加固梁4内设有电磁锁锁体5，所述门扇1相应的位置设有与电磁锁锁体5匹配的固定装置。

进一步的，所述固定装置包括，固定在门扇内侧的套盒6，所述套盒6内设有与锁体相互吸引的吸板7，所述吸板7通过多个贯穿门扇的螺杆8，吸板7与套盒6之间设有用于限制吸板位置的垫片，可以调整吸板7的凸出的位置调整吸合时的门的位置。

进一步的，所述吸板7上与电磁锁锁体5的接触面设有橡胶垫9，通过螺杆8固定在吸板7上提供缓冲。
