一种新型裁纸刀的刀头结构的制作方法

本发明涉及一种刀头，更具体的说是一种新型裁纸刀的刀头结构。

背景技术：

申请号为cn201020689758.8的一种新型裁纸刀装置，本实用新型公开了一种新型裁纸刀装置，包括台板和铰接在台板上的裁纸刀，在裁纸刀的端部固定有手柄，所述裁纸刀上成型有若干个和裁纸刀下底面相通的圆孔，在每一个圆孔内安装有一指示灯，所示指示灯和固定在手柄内的蓄电池通过电缆连接。本实用新型和现有的裁纸刀装置相比，在裁纸刀内部设置了若干个连成一条直线的指示灯，通过该指示灯发出的关系来确定台板上放置的将要切割的纸张位置是否合适，因为有光线的指示，所以一目了然。这种裁纸刀不能转动调节角度。

技术实现要素：

本发明提供一种新型裁纸刀的刀头结构，其有益效果为装置中裁纸刀片可以伸出不同长度，并且可以转动调节角度，利用紧固螺钉可以将裁纸刀的伸出位置和转动位置同时固定，不使用时裁纸刀可以收回，防止危险的发生。

本发明涉及一种刀头，更具体的说是一种新型裁纸刀的刀头结构，包括刀头托板、上限位块、滑架、紧固组件和裁纸刀片，装置中裁纸刀片可以伸出不同长度，并且可以转动调节角度，利用紧固螺钉可以将裁纸刀的伸出位置和转动位置同时固定，不使用时裁纸刀可以收回，防止危险的发生。

所述的刀头托板的中间位置固定连接有转动凸柱；

所述的上限位块为长方体结构，上限位块的两侧固定连接有限位凸棱；上限位块的后端的下端固定连接在转动凸柱的上端；

所述的滑架包括上滑架板、下滑架板和滑架横槽，上滑架板为门字形结构，上滑架板的前端设置有两个上滑架板前槽，上滑架板的中间位置设置有转套槽i；

所述的下滑架板为门字形结构，下滑架板的后端固定连接有滑架板连接块，下滑架板的中间位置设置有转套槽ii；

所述的上滑架板的后端与滑架板连接块固定连接，上滑架板和下滑架板之间形成了两个滑架横槽；所述的裁纸刀片固定连接在滑架板连接块上；

所述的紧固组件包括转套、转套上板、滑臂、右挡块和l形挡块，转套套在转动凸柱上，转套的上端固定连接有两个转套上板，转套上板顶在上限位块的下端面上，转套的左右两端均固定连接有滑臂，右端的滑臂上固定连接有右挡块，左端的滑臂上固定连接有l形挡块；两个滑臂均滑动连接在滑架横槽上，右挡块和l形挡块均与上滑架板的侧面贴合。

所述的刀头托板的下端设置有连接圆孔。

所述的转套槽i与转套槽ii大小相等。

所述的滑架还包括防掉挡片，防掉挡片有两个，防掉挡片通过螺钉连接在上滑架板和下滑架板的前端。

所述的紧固组件还包括转动压杆、紧固螺钉座、紧固螺钉、紧固螺钉限位块、滑架固定件和固定套，l形挡块的左端固定连接有紧固螺钉座，紧固螺钉座上转动连接有紧固螺钉，紧固螺钉上设置有两个紧固螺钉限位块，两个紧固螺钉限位块贴合在紧固螺钉座的左右两端，转动压杆铰连接在l形挡块上，l形挡块上固定连接有固定套，滑架固定件滑动连接在固定套上；

所述的滑架固定件包括位移杆、紧固头、螺纹孔板、转动柱和转动压杆槽，位移杆滑动连接在固定套上，位移杆的右端固定连接有紧固头，紧固头的右端窄左端宽，位移杆的左端固定连接有螺纹孔板，螺纹孔板上设置有螺纹孔，位移杆的左端转动连接有转动柱，转动柱上设置有转动压杆槽，转动压杆滑动连接在转动压杆槽内。

所述的上滑架板的上端面与限位凸棱的下端面在同一水平面，上滑架板前槽下端面的水平高度低于上限位块下端面的水平高度。

本发明一种新型裁纸刀的刀头结构的有益效果为：

本发明一种新型裁纸刀的刀头结构，装置中裁纸刀片可以伸出不同长度，并且可以转动调节角度，利用紧固螺钉可以将裁纸刀的伸出位置和转动位置同时固定，不使用时裁纸刀可以收回，防止危险的发生。

附图说明

下面结合附图和具体实施方法对本发明做进一步详细的说明。

图1为本发明一种新型裁纸刀的刀头结构的结构示意图；

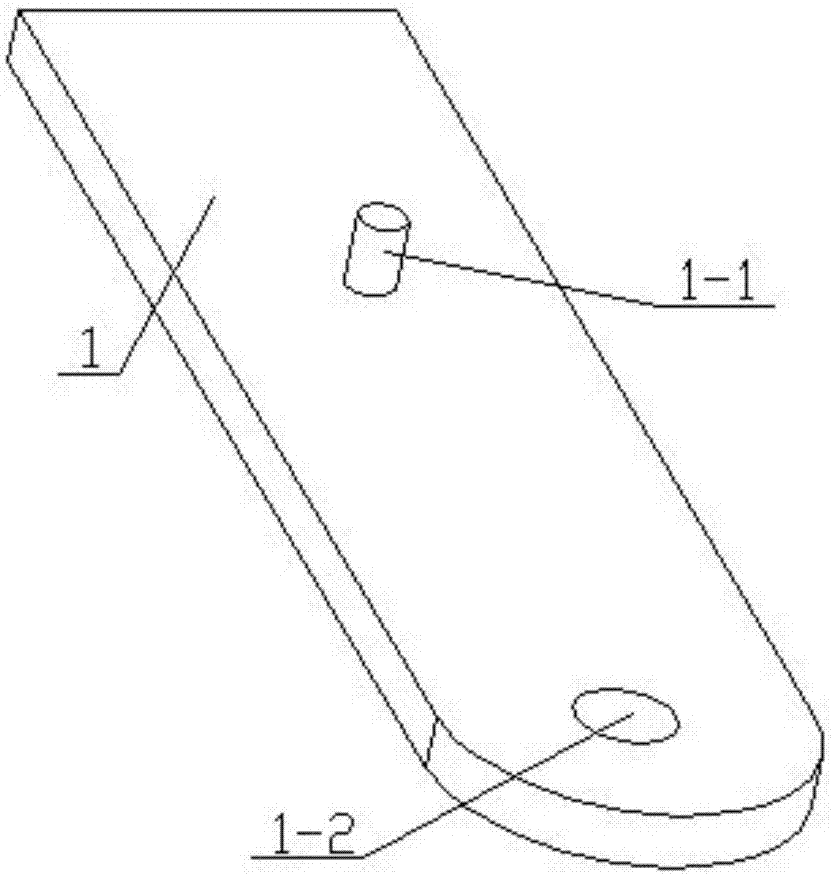

图2为刀头托板的结构示意图；

图3为上限位块的结构示意图；

图4为滑架的结构示意图；

图5为上滑架板的结构示意图；

图6为下滑架板的结构示意图；

图7为紧固组件结构示意图；

图8为紧固螺钉结构示意图；

图9为滑架固定件结构示意图；

图10为裁纸刀片结构示意图。

图中：刀头托板1；转动凸柱1-1；连接圆孔1-2；上限位块2；限位凸棱2-1；滑架3；上滑架板3-1；上滑架板前槽3-1-1；转套槽i3-1-2；下滑架板3-2；滑架板连接块3-2-1；转套槽ii3-2-2；防掉挡片3-3；滑架横槽3-4；紧固组件4；转套4-1；转套上板4-2；滑臂4-3；右挡块4-4；l形挡块4-5；转动压杆4-6；紧固螺钉座4-7；紧固螺钉4-8；紧固螺钉限位块4-8-1；滑架固定件4-9；位移杆4-9-1；紧固头4-9-2；螺纹孔板4-9-3；转动柱4-9-4；转动压杆槽4-9-5；固定套4-10；裁纸刀片5。

具体实施方式

具体实施方式一：

下面结合图1-10说明本实施方式，本发明涉及一种刀头，更具体的说是一种新型裁纸刀的刀头结构，包括刀头托板1、上限位块2、滑架3、紧固组件4和裁纸刀片5，装置中裁纸刀片可以伸出不同长度，并且可以转动调节角度，利用紧固螺钉可以将裁纸刀的伸出位置和转动位置同时固定，不使用时裁纸刀可以收回，防止危险的发生。

所述的刀头托板1的中间位置固定连接有转动凸柱1-1；

所述的上限位块2为长方体结构，上限位块2的两侧固定连接有限位凸棱2-1；上限位块2的后端的下端固定连接在转动凸柱1-1的上端；

所述的滑架3包括上滑架板3-1、下滑架板3-2和滑架横槽3-4，上滑架板3-1为门字形结构，上滑架板3-1的前端设置有两个上滑架板前槽3-1-1，上滑架板3-1的中间位置设置有转套槽i3-1-2；

所述的下滑架板3-2为门字形结构，下滑架板3-2的后端固定连接有滑架板连接块3-2-1，下滑架板3-2的中间位置设置有转套槽ii3-2-2；

所述的上滑架板3-1的后端与滑架板连接块3-2-1固定连接，上滑架板3-1和下滑架板3-2之间形成了两个滑架横槽3-4；所述的裁纸刀片5固定连接在滑架板连接块3-2-1上；

所述的紧固组件4包括转套4-1、转套上板4-2、滑臂4-3、右挡块4-4和l形挡块4-5，转套4-1套在转动凸柱1-1上，转套4-1的上端固定连接有两个转套上板4-2，转套上板4-2顶在上限位块2的下端面上，转套4-1的左右两端均固定连接有滑臂4-3，右端的滑臂4-3上固定连接有右挡块4-4，左端的滑臂4-3上固定连接有l形挡块4-5；两个滑臂4-3均滑动连接在滑架横槽3-4上，右挡块4-4和l形挡块4-5均与上滑架板3-1的侧面贴合。

所述的刀头托板1的下端设置有连接圆孔1-2。

所述的转套槽i3-1-2与转套槽ii3-2-2大小相等。

所述的滑架3还包括防掉挡片3-3，防掉挡片3-3有两个，防掉挡片3-3通过螺钉连接在上滑架板3-1和下滑架板3-2的前端。

所述的紧固组件4还包括转动压杆4-6、紧固螺钉座4-7、紧固螺钉4-8、紧固螺钉限位块4-8-1、滑架固定件4-9和固定套4-10，l形挡块4-5的左端固定连接有紧固螺钉座4-7，紧固螺钉座4-7上转动连接有紧固螺钉4-8，紧固螺钉4-8上设置有两个紧固螺钉限位块4-8-1，两个紧固螺钉限位块4-8-1贴合在紧固螺钉座4-7的左右两端，转动压杆4-6铰连接在l形挡块4-5上，l形挡块4-5上固定连接有固定套4-10，滑架固定件4-9滑动连接在固定套4-10上；

所述的滑架固定件4-9包括位移杆4-9-1、紧固头4-9-2、螺纹孔板4-9-3、转动柱4-9-4和转动压杆槽4-9-5，位移杆4-9-1滑动连接在固定套4-10上，位移杆4-9-1的右端固定连接有紧固头4-9-2，紧固头4-9-2的右端窄左端宽，位移杆4-9-1的左端固定连接有螺纹孔板4-9-3，螺纹孔板4-9-3上设置有螺纹孔，位移杆4-9-1的左端转动连接有转动柱4-9-4，转动柱4-9-4上设置有转动压杆槽4-9-5，转动压杆4-6滑动连接在转动压杆槽内。

所述的上滑架板3-1的上端面与限位凸棱2-1的下端面在同一水平面，上滑架板前槽3-1-1下端面的水平高度低于上限位块2下端面的水平高度。

本发明一种新型裁纸刀的刀头结构的工作原理：使用装置时，将滑架3推出，当上滑架板3-1的上端面与限位凸棱2-1的下端面贴合时，滑架3无法转动，滑动滑架3使得上滑架板3-1的上端面脱离限位凸棱2-1，将上滑架板前槽3-1-1滑至上限位块2的下端，这时滑架3不再与上限位块2配合，所以此时滑架3可以通过转套4-1绕转动凸柱1-1转动，滑架3滑出的越多，裁纸刀片5露出的越多，这样就可以实现控制裁纸刀片5露出的长度，根据需要转动滑架3调整裁纸刀片5的角度，需要固定裁纸刀片5时，旋动紧固螺钉4-8，紧固螺钉4-8推动位移杆4-9-1和紧固头4-9-2向右移动，紧固头4-9-2前端插入滑架横槽3-4并且与上滑架板3-1和下滑架板3-2接触，使得滑架3无法移动，从而将滑架3固定，位移杆4-9-1向右移动时通过转动柱4-9-4推动转动压杆4-6转动，使得转动压杆4-6与刀头托板1贴合，从而将转套4-1固定，使转套4-1无法转动，这时就实现了裁纸刀片5的位置的固定。不使用裁纸刀片5时可以将裁纸刀片5收回至刀头托板1上，连接圆孔1-2用于插入螺钉连接手柄。

当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
