一种玻璃门自由铰链的制作方法

本实用新型涉及玻璃门铰链领域，具体涉及一种玻璃门自由铰链。

背景技术：

目前，用于家居或写字楼玻璃门的安装铰链，多采用传统的明装合页，由于明装合页是安装在门边框与门框之间，其存在的缺点为：1)不美观，易破坏室门的整体效果；2)安装过程中由于活动座与玻璃门上的安装孔不可能完全充满，容易出现缝隙，在玻璃门的重力作用下，随着使用时间的推移，容易出现玻璃门下垂的现象；3)安装合页的螺丝裸露在外，容易生锈；4)该类合页暴露在外，室门闭合后，仍能看到门边框与门框之间留存的较大缝隙，既透光又影响美观。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种玻璃门自由铰链，结构简单，外表美观，可以防止玻璃门下垂，并可将固定螺丝完全隐藏，减少铰链连接的缝隙大小。

为实现上述技术方案，本实用新型提供了一种玻璃门自由铰链，包括：固定座，所述固定座上开设有固定孔；活动座，所述活动座与固定座垂直对接并通过转轴铰接，所述活动座的下表面设置有两个并行排布的螺孔凸块，所述螺孔凸块的外表面包裹子母套；固定面板，所述固定面板上设置有两个与螺孔凸块相对应的沉头螺孔，沉头螺丝贯穿沉头螺孔并延伸至活动座上的螺孔凸块内，所述固定面板的端面设置有带弹簧的顶珠；装饰盖板，所述装饰盖板的端面内侧设置有与顶珠契合的凹槽，所述装饰盖板与固定面板之间通过顶珠与凹槽配合连接。

在上述技术方案中，实际安装过程中，固定座通过螺丝直接固定在墙面上，然后用螺丝刀将沉头螺丝拧开，将固定面板与活动座分离，再将固定面板与活动座分别放置与玻璃门的两侧，在活动座的螺孔凸块表面套接好子母套，将套接好子母套的螺孔凸块穿过玻璃门上的安装孔，然后将固定面板上的沉头螺孔与螺孔凸块对准，最后拧紧沉头螺丝即可，玻璃门由活动座及面板夹紧后围绕转轴做90度旋转，玻璃门实现了90度开启功能，反之，玻璃门更实现0度闭合功能，同时通过带有锥度的子母套在沉头螺丝的作用力下，越拧越紧，将玻璃门上的安装孔充满，实现防止玻璃门下垂的功能。拧紧沉头螺丝后，把装饰盖板盖上，通过带弹簧的顶珠与凹槽配合，把装饰盖板扣合在固定面板上，从而实现沉头螺丝的全隐藏结构，有效防止螺丝生锈，增强了本自由铰链的使用寿命，也增强了本自由铰链的美观程度。通过带弹簧的顶珠与凹槽配合也极大的方便了装饰盖板与固定面板之间的拆装。

优选的，所述活动座与转轴相接的端面内侧设置有缓冲块，通过缓冲块可以缓解玻璃门开启或者关闭时的速度，防止玻璃门关闭或者打开时速度过快撞伤相关人员。

优选的，所述转轴与活动座、固定座连接处采用直角直边设计，可以将活动座与固定座之间连接的缝隙最小化，防止自由铰链开启时透光。

优选的，所述活动座、固定座、转轴、沉头螺丝、固定面板和装饰盖板均采用不锈钢材质，既可增强本自由铰链的美观程度，又可延长本自由铰链的使用寿命。

相对于现有技术，本实用新型提供的一种玻璃门自由铰链的有益效果在于：1)本玻璃门自由铰链通过套接在固定面板螺孔凸起表面的子母套与沉头螺丝的配合，越拧越紧，将玻璃门上的安装孔充满，实现防止玻璃门下垂的功能；2)本玻璃门自由铰链通过带弹簧的顶珠与凹槽配合极大的方便了装饰盖板与固定面板之间的拆装，同时通过装饰盖板将安装用的沉头螺丝完全遮盖，有效防止螺丝生锈，增强了本自由铰链的使用寿命；3)本玻璃门自由铰链中转轴与活动座、固定座连接处采用直角直边设计，可以将活动座与固定座之间连接的缝隙最小化，防止自由铰链开启时透光；4)本玻璃门自由铰链结构简单，安装方便，可以直接安装在玻璃门上，大大简化了安装流程。

附图说明

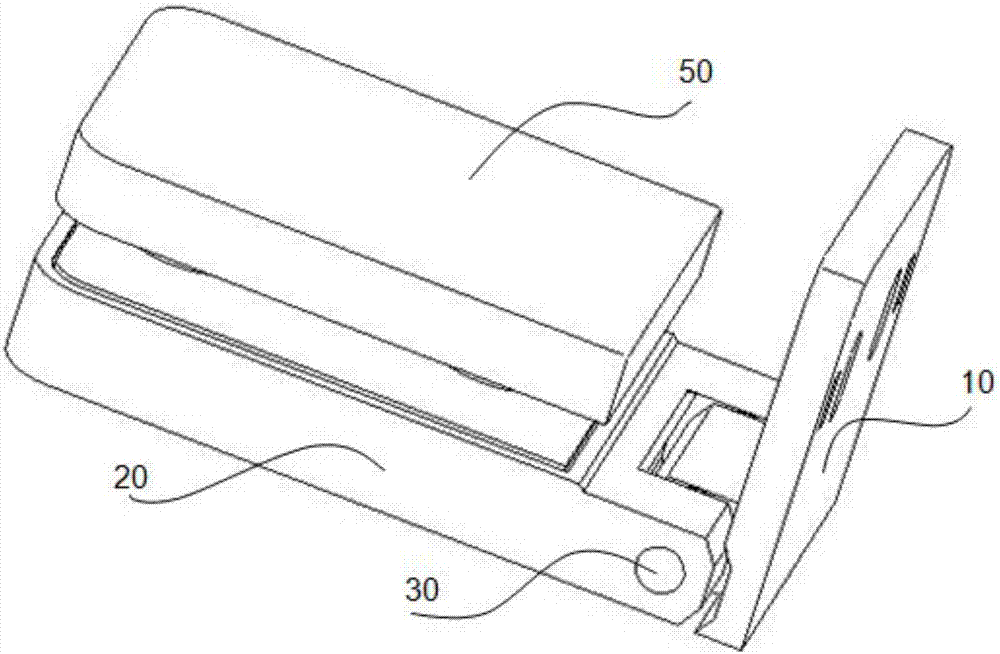

图1为本实用新型的立体结构示意图Ⅰ。

图2为本实用新型的立体结构示意图Ⅱ。

图3为本实用新型的剖视图。

图4为本实用新型的俯视图。

图中：10、固定座；11、固定孔；12、定位孔；20、活动座；21、螺孔凸块；30、转轴；40、固定面板；50、装饰盖板；60、沉头螺丝；61、子母套；70、弹簧；80、顶珠；90、缓冲块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。本领域普通人员在没有做出创造性劳动前提下所获得的所有其他实施例，均属于本实用新型的保护范围。

实施例：一种玻璃门自由铰链。

参照图1至图4所示，一种玻璃门自由铰链，包括：固定座10，所述固定座10上开设有固定孔11和定位孔12；活动座20，所述活动座20与固定座10垂直对接并通过转轴30铰接，所述活动座20的下表面设置有两个并行排布的螺孔凸块21，所述螺孔凸块21的外表面包裹子母套61；固定面板40，所述固定面板40上设置有两个与螺孔凸块21相对应的沉头螺孔，沉头螺丝60贯穿沉头螺孔并延伸至活动座20上的螺孔凸块21内，所述固定面板40的端面设置有带弹簧70的顶珠80；装饰盖板50，所述装饰盖板50的端面内侧设置有与顶珠80契合的凹槽，所述装饰盖板50与固定面板40之间通过顶珠80与凹槽配合连接。

本实施例中，实际安装过程中，固定座10通过螺丝直接固定在墙面上，然后用螺丝刀将沉头螺丝60拧开，将固定面板40与活动座20分离，再将固定面板40与活动座20分别放置与玻璃门的两侧，在活动座20的螺孔凸块21表面套接好子母套61，将套接好子母套61的螺孔凸块21穿过玻璃门上的安装孔，然后将固定面板40上的沉头螺孔与螺孔凸块21对准，最后拧紧沉头螺丝60即可，玻璃门由活动座20及固定面板40夹紧后围绕转轴30做九十度旋转，玻璃门实现了九十度度开启功能，反之，玻璃门更实现零度闭合功能。同时通过带有锥度的子母套61在沉头螺丝60的作用力下，越拧越紧，将玻璃门上的安装孔充满，实现防止玻璃门下垂的功能。拧紧沉头螺丝60后，把装饰盖板50盖上，通过带弹簧70的顶珠80与凹槽配合，把装饰盖板50扣合在固定面板40上，从而实现沉头螺丝60的全隐藏结构，有效防止螺丝生锈，增强了本自由铰链的使用寿命，也增强了本自由铰链的美观程度。通过带弹簧70的顶珠80与凹槽配合也极大的方便了装饰盖板50与固定面板40之间的拆装。

参照图4所示，所述活动座20与转轴30相接的端面内侧设置有缓冲块90，通过缓冲块90可以缓解玻璃门开启或者关闭时的速度，防止玻璃门关闭或者打开时速度过快撞伤相关人员。

参照图1至图4所示，所述转轴30与活动座20、固定座10连接处采用直角直边设计，可以将活动座20与固定座10之间连接的缝隙最小化，防止自由铰链开启时透光。

本实施例中，所述固定座10、活动座20、转轴30、沉头螺丝60、固定面板40和装饰盖板50均采用不锈钢材质，既可增强本自由铰链的美观程度，又可延长本自由铰链的使用寿命。

以上所述为本实用新型的较佳实施例而已，但本实用新型不应局限于该实施例和附图所公开的内容，所以凡是不脱离本实用新型所公开的精神下完成的等效或修改，都落入本实用新型保护的范围。
