一种多挂杆工件挂架的制作方法

本实用新型涉及晾挂设备技术领域，具体来说是一种多挂杆工件挂架。

背景技术：

目前，在生产阳极板的过程中，需要将阳极板悬空挂起，现有的挂架一般都是单一的挂钩结构或者单一的板面放置结构，只能单层次利用且不能根据工件加工需要灵活调整高度以适应工人及设备的需要。

技术实现要素：

本实用新型的目的是为了解决现有技术中的缺陷，提供一种多挂杆工件挂架，实现多层次利用，且可灵活调整挂杆位置。

为了实现上述目的，本实用新型的技术方案如下：

一种多挂杆工件挂架，包括底板、竖杆、横杆、管卡、悬臂及挂杆，所述底板的底部设有若干万向轮，所述竖杆设有两根，对称设于底板上，所述横杆架设于两根竖杆之间，所述悬臂通过管卡可升降的套设于竖杆上，所述挂杆架设于所述悬臂末端，所述悬臂包括上臂和下臂，所述上臂设于下臂上方，且其长度比下臂要长。

优选地，所述管卡包括C型夹体，所述夹体的两尾端向外延伸出形成夹板，所述悬臂一端设置于夹板之间，并通过螺栓固定。

优选地，所述挂杆上挂有垂板，所述垂板上间隔设有通槽，所述通槽为条形槽。

本实用新型与现有技术相比，具有以下有益效果：（1）通过设置上臂和下臂，使得挂杆可以多层次利用；（2）悬臂通过管卡活动设于竖杆上，能根据工件加工需要灵活调整高度以适应工人及设备的需要。

附图说明

图1为本实用新型的结构示意图。

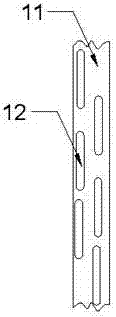

图2为本实用新型的垂板正视图。

图中： 1、底板；2、竖杆；3、管卡；4、悬臂；5、挂杆；6、万向轮；7、上臂；8、下臂；9、夹体；10、夹板；11、垂板；12、通槽。

具体实施方式

为使对本实用新型的结构特征及所达成的功效有更进一步的了解与认识，用以较佳的实施例及附图配合详细的说明，说明如下：

一种多挂杆5工件挂架，包括底板1、竖杆2、横杆、管卡3、悬臂4及挂杆5，所述底板1的底部设有若干万向轮6，所述竖杆2设有两根，对称设于底板1上，所述横杆架设于两根竖杆2之间，所述悬臂4通过管卡3可升降的套设于竖杆2上，所述挂杆5架设于所述悬臂4末端，所述悬臂4包括上臂7和下臂8，所述上臂7设于下臂8上方，且其长度比下臂8要长。

所述管卡3包括C型夹体9，所述夹体9的两尾端向外延伸出形成夹板10，所述悬臂4一端设置于夹板10之间，并通过螺栓固定。

所述挂杆5上挂有垂板11，所述垂板11上间隔设有通槽12，所述通槽12为条形槽,工件通过对锁螺丝穿设过通槽12，从而固定于垂板11上。

本实用新型与现有技术相比，具有以下有益效果：（1）通过设置上臂7和下臂8，使得挂杆5可以多层次利用；（2）悬臂4通过管卡3活动设于竖杆2上，能根据工件加工需要灵活调整高度以适应工人及设备的需要。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
