一种汽车门系统的制作方法

本发明涉及车门系统技术领域，具体为一种汽车门系统。

背景技术：

汽车门锁是汽车车身的重要部件组成部分，是一个集安全性、装饰性和工艺性为一体的特殊部件。

然而生活中人们通常使用电子锁，有时候人们会把车钥匙遗忘在车内，车子没有提醒功能，当下次使用车子时，就会比较麻烦，有时候会造成经济损失。

技术实现要素：

针对现有技术的不足，本发明提供了一种汽车门系统，具备可以提醒车主等优点，解决了不能提醒车主的问题。

本发明解决其技术问题所采用的技术方案是：一种汽车门系统，包括门锁执行机构，所述门锁执行机构包括第一门锁，所述第一门锁的一端连通有电源线，所述电源线的另一端连通有信号接收装置，所述电源线远离信号接收装置的一端连通有信号定向装置，所述电源线远离信号定向装置的一端连通有警报装置，所述电源线远离警报装置的一端连通有延时控制装置，所述延时控制装置通过电源线连通有第二门锁。

所述第二门锁包括锁杆连接孔，所述锁杆连接孔的一端固定连接有连接块，所述锁杆连接孔的内壁固定连接有限位块，所述锁杆连接孔的内壁滑动连接有磁块，所述磁块的一端固定连接有锁杆，所述锁杆的外表面开设有连接槽，所述锁杆的外表面设置有连接弹簧，所述锁杆连接孔的一端设置有电磁块。

进一步的，所述连接块与限位块的轴心处均开设有通孔，且通孔的直径大于或等于锁杆的直径。

进一步的，所述连接弹簧的一端固定连接在磁块的表面，连接弹簧的另一端固定连接在限位块的表面。

进一步的，所述锁杆固定连接在磁块表面远离电磁块的一端。

进一步的，所述锁杆连接孔的长度与锁杆和磁块的长度之和相等。

进一步的，所述门锁执行机构包括第一门锁和第二门锁。

进一步的，所述延时控制装置通过电源线直接与第二门锁内部的电磁块连接。

本发明的有益效果是：

1.该汽车门系统，门锁执行装置是车门系统的重要装置，门锁执行装置在汽车行驶过程中起到可以保护车内的人和物不会掉落，在无人的时候可以起到防盗的作用，是汽车上很重要的安全系统之一，门锁执行装置包括第一门锁，第一门锁可以从外部通过把手打开，方便了人们开关门，第一门锁的一端连通有电源线，电源线的另一端连通有信号接收装置，信号接收装置可以接受外界的信号指令，电源线远离信号接收装置的一端连通有信号定向装置，信号定向装置可以分辨出信号源传来的方向，电源线远离信号定向装置的一段连通有警报装置，警报装置接收到控制信号可以发出警报，电源线远离警报装置的一端连通有延时控制装置，延时控制装置可以在车门关闭后的一段时间内控制第二门锁工作。

2.该汽车门装置，第二门锁包括锁杆连接孔，锁杆连接孔的内壁滑动连接有磁块，磁块的表面固定连接有锁杆，磁块通过磁块的作用推动锁杆，可以实现车门的锁闭，锁杆固定连接在磁块表面远离电磁块的一端，磁块与电磁块之间的作用可以推动锁杆，锁杆连接孔的长度与锁杆和磁块的长度之和相等，当锁杆收回时，锁杆和磁块可以完全收在锁杆连接孔内，避免锁杆对车门的打开造成干扰，锁杆连接孔的一端固定连接有连接块，锁杆连接孔的内壁固定连接有限位块，限位块可以防止磁块随锁杆伸出锁杆连接孔之外，连接块与限位块的轴心处均开设有通孔，且通孔的直径大于或等于锁杆的直径，锁杆可以在通孔内滑动，避免锁杆定位出错，锁杆的外表面开设有连接槽，当第二门锁的锁杆伸出时，通过车门的装置卡在连接槽内部实现第二门锁的锁紧，锁杆的外表面设置有连接弹簧，锁杆连接孔的一端设置有电磁块，延时控制装置通过电源线直接与第二门锁内部的电磁块连接，电源线向电磁块提供电力，同时改变电磁块的正负极，通过改变电磁块的正负极来推动磁块和锁杆。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例描述中或现有技术中所需要使用的附图作简单地介绍。

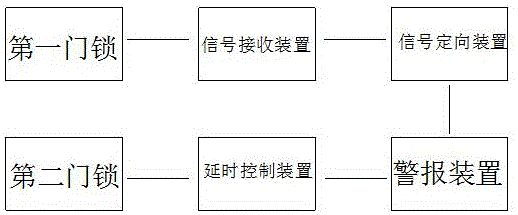

图1为本发明系统原理结构示意图；

图2为本发明门锁执行机构示意图；

图3为本发明第二门锁内部连接结构图。

附图标记说明：1门锁执行机构、2第一门锁、3电源线、4信号接收装置、5信号定向装置、6警报装置、7延时控制装置、8第二门锁、801锁杆连接孔、802连接块、803限位块、804磁块、805锁杆、806连接槽、807连接弹簧、808电磁块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。

请参阅图1-3，一种汽车门系统，包括门锁执行机构1，门锁执行装置1是车门系统的重要装置，门锁执行装置1在汽车行驶过程中起到可以保护车内的人和物不会掉落，在无人的时候可以起到防盗的作用，是汽车上很重要的安全系统之一，门锁执行机构1包括第一门锁2，第一门锁2可以从外部通过把手打开，方便了人们开关门，第一门锁2的一端连通有电源线3，电源线3的另一端连通有信号接收装置4，信号接收装置4可以接受外界的信号指令，电源线3远离信号接收装置4的一端连通有信号定向装置5，信号定向装置5可以分辨出信号源传来的方向，电源线3远离信号定向装置5的一端连通有警报装置6，警报装置6接收到控制信号可以发出警报，电源线3远离警报装置6的一端连通有延时控制装置7，延时控制装置7通过电源线3连通有第二门锁8，延时控制装置7可以在车门关闭后的一段时间内控制第二门锁8工作，第二门锁8包括锁杆连接孔801，锁杆连接孔801的长度与锁杆805和磁块804的长度之和相等，当锁杆805收回时，锁杆805和磁块804可以完全收在锁杆连接孔801内，避免锁杆对车门的打开造成干扰，锁杆连接孔801的一端固定连接有连接块802，锁杆连接孔801的内壁固定连接有限位块803，限位块803可以防止磁块804随锁杆805伸出锁杆连接孔801之外，连接块802与限位块803的轴心处均开设有通孔，且通孔的直径大于或等于锁杆805的直径，锁杆805可以在通孔内滑动，避免锁杆805定位出错，锁杆连接孔801的内壁滑动连接有磁块804，延时控制装置7通过电源线3直接与第二门锁8内部的电磁块808连接，磁块804的一端固定连接有锁杆805，磁块804通过磁块804的作用推动锁杆805，可以实现车门的锁闭，锁杆805固定连接在磁块804表面远离电磁块808的一端，磁块804与电磁块808之间的作用可以推动锁杆，锁杆805的外表面开设有连接槽806，当第二门锁8的锁杆805伸出时，通过车门的装置卡在连接槽806内部实现第二门锁805的锁紧，锁杆805的外表面设置有连接弹簧807，连接弹簧807的一端固定连接在磁块804的表面，连接弹簧807的另一端固定连接在限位块803的表面，锁杆连接孔801的一端设置有电磁块808，电源线3向电磁块808提供电力，同时改变电磁块808的正负极，通过改变电磁块808的正负极来推动磁块804和锁杆805。

在使用时，门锁执行装置1是车门系统的重要装置，门锁执行装置1在汽车行驶过程中起到可以保护车内的人和物不会掉落，在无人的时候可以起到防盗的作用，是汽车上很重要的安全系统之一，门锁执行装置1包括第一门锁2，第一门锁2可以从外部通过把手打开，方便了人们开关门，第一门锁2的一端连通有电源线3，电源线3的另一端连通有信号接收装置4，信号接收装置4可以接受外界的信号指令，电源线3远离信号接收装置4的一端连通有信号定向装置5，信号定向装置5可以分辨出信号源传来的方向，电源线3远离信号定向装置5的一段连通有警报装置6，警报装置6接收到控制信号可以发出警报，电源线3远离警报装置6的一端连通有延时控制装置7，延时控制装置7可以在车门关闭后的一段时间内控制第二门锁8工作，第二门锁8包括锁杆连接孔801，锁杆连接孔801的内壁滑动连接有磁块804，磁块804的表面固定连接有锁杆805，磁块804通过磁块804的作用推动锁杆805，可以实现车门的锁闭，锁杆805固定连接在磁块804表面远离电磁块808的一端，磁块804与电磁块808之间的作用可以推动锁杆805，锁杆连接孔801的长度与锁杆805和磁块804的长度之和相等，当锁杆805收回时，锁杆805和磁块804可以完全收在锁杆连接孔801内，避免锁杆805对车门的打开造成干扰，锁杆连接孔801的一端固定连接有连接块802，锁杆连接孔801的内壁固定连接有限位块803，限位块803可以防止磁块804随锁杆805伸出锁杆连接孔801之外，连接块802与限位块803的轴心处均开设有通孔，且通孔的直径大于或等于锁杆805的直径，锁杆805可以在通孔内滑动，避免锁杆805定位出错，锁杆805的外表面开设有连接槽806，当第二门锁8的锁杆805伸出时，通过车门的装置卡在连接槽806内部实现第二门锁8的锁紧，锁杆805的外表面设置有连接弹簧807，锁杆连接孔801的一端设置有电磁块808，延时控制装置7通过电源线3直接与第二门锁8内部的电磁块808连接，电源线3向电磁块808提供电力，同时改变电磁块808的正负极，通过改变电磁块808的正负极来推动磁块804和锁杆805。

本发明在使用时，当车门关闭时，第一门锁2自动锁上，第一门锁2可以从外部把手打开，在车门钥匙上安装小型信号发射器，当车钥匙遗忘在车内时，第一门锁2锁闭时，信号接收装置4和信号定位装置5开启，当接收的信号是从车内范围发出时，信号定位装置5给警报装置6信号，警报装置6发出警报提醒车主，延时控制装置7延迟一分钟为第二门锁8提供锁闭第二门锁8的电流信号，此时车主未离开车太远，可以转身打开第一门锁2取出钥匙，当车主未听到警报时，一分钟不会远离车子，车子在延时控制装置7的控制下为第二门锁8的电磁块808提供电流，电磁块808产生斥力，第二门锁8锁闭，当需要开锁时需要用钥匙向延迟控制装置7发出指令，改斥力为吸引力，同时打开第二门锁8的锁扣，磁块804带动锁杆805收回锁杆连接孔801内，车门可以打开。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
