一种便携式空气净化器的制作方法

本发明涉及空气净化器领域，具体的说是一种便携式的空气净化器。

背景技术：

目前，家用空气净化器产品品种繁多，产品技术也日趋成熟，但在室外，人们还只能借助于口罩来应对雾霾天气，然而，一般口罩根本无法过滤PM2.5，必须佩带N95等级以上的口罩，而这样标准的口罩，透气性很差，佩带半个小时以上就会胸闷气短，这一痛点已引起人们的关注，也已不少人申请了便携式空气净化器专利，市场上也推出几款便携式空气净化器，如远大推出的移动肺保、TCL推出的智能口罩等，但这些专利及推出的产品所采用的技术，基本与普通室内空气净化器所采用的技术相同，只是微型化而已，如果仅仅是把净化器微型到便于随身携带，是并不困难的，但要达到：净化效果好，购买和使用成本低，携带轻便，操作简单，输出的洁净空气冷热适宜，从查询到的专利及已推出的产品来看，还是有很大的差距，本发明提出的一种便携式的空气净化器技术方案，将其他领域广泛使用的高分子聚合材料，作为空气过滤介质，及净化液转化为净化气体的媒介，可有效的弥补目前便携式净化器存在的问题。

技术实现要素：

本发明一种便携式空气净化器，其主要特征在于所述的净化器包括：保温容器、吸送气装置、布气装置、网孔体、隔离网片、输气管、高分子聚合材料颗粒、净化液体、触媒材料颗粒、控制器，根据上述所提供的器件、材料、装置，可组合成多种结构形式的净化器，优选以下二种结构形式：

结构形式之一、将吸送气装置放入保温容器的底部，所述的吸送气装置，由两个敞口容器通过一定的方式连接而成，一敞口容器的容器口上封盖着开有离心风机吸风口的分割板，吸风口上安装防水的离心风机，容器的周边面上开有一个输气管孔，输气管孔上装有输气管连接件，另一敞口容器的容器周边面上开有多个吸气孔，将经液体浸泡膨胀后的高分子聚合材料颗粒放置在吸送气装置的周边和上方，将隔离网片安装在保温容器的近容器口，所述的隔离网片开有输气管孔，输气管穿过隔离网片一头与吸送气装置相连接，一头与布气装置相连接，接通控制器，所述的控制器，由控制开关和内置电源所组成，在控制器的控制下，吸送气装置工作，将室外空气吸入保温容器，经高分子聚合材料颗粒和专门净化液体过滤净化后，通过输气管，输送到使用者的口鼻处，如果用纯净水泡制的高分子聚合材料颗粒中，添加中草药剂或西药药剂，还可作为呼吸道疾病的辅助治疗；

结构形式之二，将网孔体放入保温容器的底部，所述的网孔体，由两个处理成网孔状的敞口容器组合而成，网孔体内放置触媒材料颗粒，网孔体上开有输气管孔，输气管孔上装有输气管连接件，网孔体的周边和上方放置经净化液体浸泡膨胀后的高分子聚合材料颗粒，将隔离网片安装在保温容器的近容器口，吸送气装置作为保温容器的容器盖，活动的安装在保温容器的容器口上，所述的吸送气装置，是一个密封盒体，密封盒体用装有离心风机的密封片分割成两部分，密封盒体两部分分别开有输气管孔，输气管孔上安装输气管连接件，吸送气装置通过输气管分别与网孔体和布气装置相连接，接通控制器，所述的控制器，由控制开关和内置电源所组成，在控制器的控制下，吸送气装置工作，将室外空气吸入保温容器，经高分子聚合材料颗粒和专门净化液体过滤净化后，通过输气管，输送到使用者的口鼻处，如果用纯净水泡制的高分子聚合材料颗粒中，添加中草药剂或西药药剂，还可作为呼吸道疾病的辅助治疗。

所述的布气装置，由两个敞口容器组合而成，两敞口容器的容器口均设有压边，一敞口容器的容器口设有内螺纹，容器的底部开有一个输气管孔，另一敞口容器的容器口设有外螺纹，容器的底部开有多个散气孔。

所述的净化液体，是纯净水、稀释的植物提取液、稀释的消毒液中的一种。

附图说明

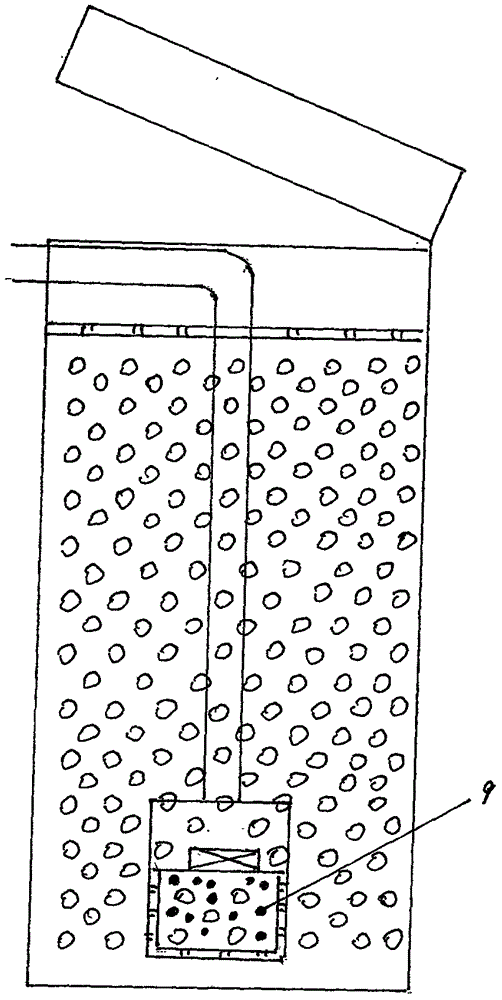

图1为本发明实施例一的正面示意图

图2为本发明实施例一吸送气装置工作时的示意图

图3为本发明实施例二的正面示意图

图4为本发明实施例二吸送气装置工作时的示意图

附图标号说明

1容器盖 2输气管 3隔离网片 4保温容器 5高分子聚合材料颗粒 6离心风机 7吸送气装置 8网孔体 9触媒材料颗粒

具体实施方式

实施例一、用不锈钢制作一个带盖的保温容器4，将吸送气装置7放入保温容器的底部，所述的吸送气装置，由两个敞口容器通过内外螺纹连接而成，一敞口容器的容器口上封盖着开有离心风机吸风口的分割板，吸风口上安装防水的离心风机6，容器的周边面上开有一个输气管孔，输气管孔上装有输气管连接件，另一敞口容器的容器面上开有多个吸气孔，将经液体浸泡膨胀后的高分子聚合材料颗粒5放置在吸送气装置7的周边和上方，将隔离网片3安装在保温容器的近容器口，所述的隔离网片开有输气管孔，输气管2穿过隔离网片一头与吸送气装置7相连接，一头与布气装置(未显示)相连接，用保温材料制作一个容器套，将保温容器和控制器放入容器套中，上述用电器件通过电源线与控制器相连接，所述的控制器，由控制开关和内置电源所组成，接通控制器，在控制器的控制下，吸送气装置工作，将室外空气吸入保温容器，经高分子聚合材料颗粒和专门净化液体过滤净化后，输送到使用者的口鼻处，如果聚合材料颗粒中，添加中草药剂或西医药剂，还可作为呼吸道疾病的辅助治疗装置。

实施例二、用不锈钢制作一个保温容器4，将网孔体8放入保温容器4的底部，所述的网孔体8，由两个处理成网孔状的敞口容器组合而成，网孔体内放置触媒材料颗粒9，网孔体上开有输气管孔，输气管孔上装有输气管连接件，网孔体8的周边和上方放置经液体浸泡膨胀后的高分子聚合材料颗粒5，将隔离网片3安装在保温容器的近容器口，吸送气装置7作为保温容器的容器盖，活动的安装在保温容器的容器口上，所述的吸送气装置，是一个密封盒体，密封盒体用装有离心风机6的密封片分割成两部分，密封盒体两部分分别开有输气管孔，输气管孔上安装输气管连接件，吸送气装置通过输气管2分别与网孔体8和布气装置(未显示)相连接，用保温材料制作一个容器套，将保温容器和控制器放入容器套中，上述用电器件通过电源线与控制器相连接，所述的控制器，由控制开关和内置电源所组成，接通控制器，在控制器的控制下，吸送气装置工作，将室外空气吸入保温容器，经高分子聚合材料颗粒和专门净化液体过滤净化后，通过输气管，输送到使用者的口鼻处，如果聚合材料颗粒中，添加中草药剂或西医药剂，还可作为呼吸道疾病的辅助治疗装置。

以上实施例不以任何方式限定本发明，凡是对以上实施例以等效变换方式做出的其它改进与应用，都属于本发明的保护范围。
