一种水帘式消防喷头的制作方法

本实用新型涉及一种消防喷头，尤其是涉及一种专门设置在进出门处的水帘式消防喷头。

背景技术：

目前，现有针对室内消防用品一般上设置在房屋或厂房顶棚上的消防喷头，而这种消防喷头只能用来防止室内火势扩大，而针对大型商场或工厂具有多个门，火势极易蔓延至整个工厂，而无法实现火控制在某一处。

因此在现有室内消防设备结构上，如何再能有效控制火势大小的同时达到能将火势控制在某一处是目前室内消防设备结构中研发人员的重要课题之一。

技术实现要素：

根据上述现有技术中不足，本实用新型公开一种专门设置在进出门处的水帘式消防喷头，其设置在横梁上，尤其是门或区域隔离出的横梁上，形成水帘式的分隔体，从而有效实现火势控制。

具体方案如下：

一种水帘式消防喷头，其包括埋设在横梁内的通水管，该通水管下方朝向底面方向开设一条形开口，该条形开口下方设置有与其连通的水帘式的出水座，所述出水座内设置有密封垫、玻璃体及玻璃体固定结构，所述出水座上同样设置有开口，而该出水座开口处设置有密封垫实现密封，而玻璃体通过玻璃体固定结构固定在密封垫下方。

进一步，所述玻璃体固定结构包括固定座及夹紧座，所述固定座及夹紧座分别固定在出水座上并形成玻璃体的夹持固定结构。

进一步，所述夹紧座包括挡板及调节螺钉，所述挡板固定在出水座上，而调节螺钉穿过挡板顶在玻璃体一端处。

进一步，所述出水座内还设有水帘加压板，该水帘加压板上设置有若干出水孔。

本实用新型在门或区域隔离出的横梁上，形成水帘式的分隔体，从而有效实现火势控制，从而有效阻止火势的蔓延及扩大。

附图说明

图1是本实用新型实施例结构示意图；

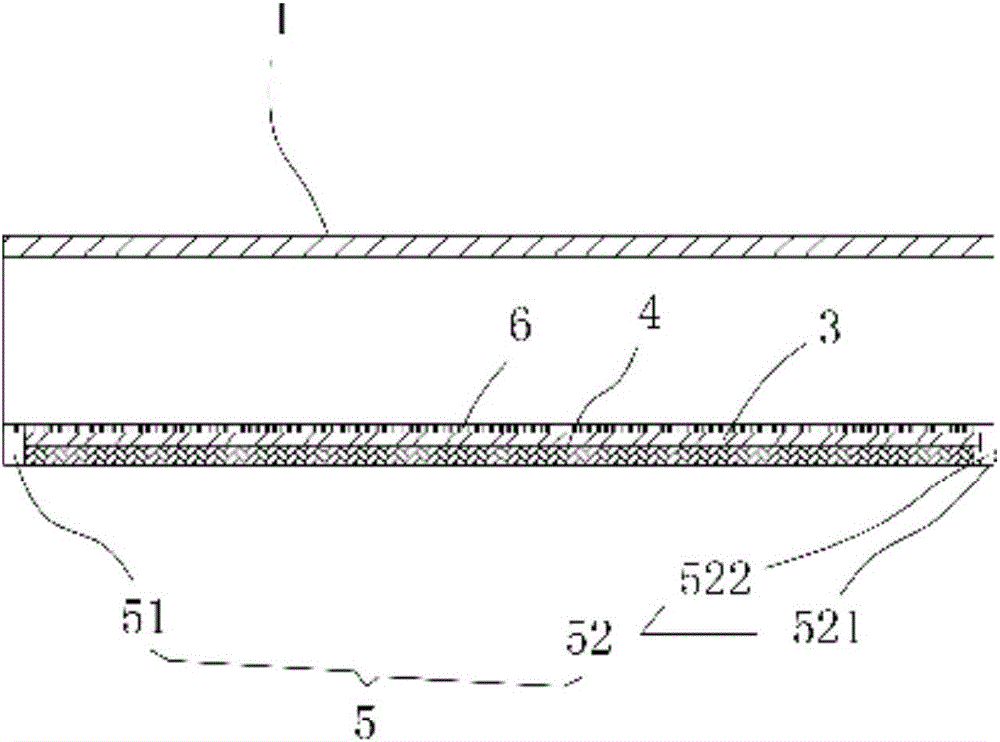

图2是本实用新型实施例结构剖面图；

图3是本实用新型实施例所述水帘加压板结构示意图；

图4是本实用新型实施例所述水帘加压板结构剖面图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

如图1及图2所示，一种水帘式消防喷头，其包括埋设在横梁内的通水管1，该通水管1下方朝向底面方向开设一条形开口11，该条形开口11下方设置有与其连通的水帘式的出水座2。具体的说，所述水帘式的出水座2包括两个相对设置的夹块21，各夹块21通过通水管对应侧面开设滑槽与通水管滑动相连，从而实现可拆卸式的连接；因各夹块选耐高温材质制成，进而其重量较大，长时间会出现夹块从通水管上脱落的危险，但在将整个消防喷头安装时，可将整个消防喷头埋设在横梁内，需将夹块的出水口漏出即可。

如图1及图2所示，前述出水座2内设置有密封垫3、玻璃体4及玻璃体固定结构5，所述出水座2上同样设置有开口，而该出水座2开口处设置有密封垫3实现密封，而玻璃体4通过玻璃体固定结构5固定在密封垫3下方。所述玻璃体固定结构5包括固定座51及夹紧座52，所述固定座51及夹紧座52分别固定在出水座2上并形成玻璃体的夹持固定结构，所述夹紧座52包括挡板521及调节螺钉522，所述挡板521固定在出水座2上，而调节螺钉522穿过挡板521顶在玻璃体4一端处。具体的说：所述玻璃体4一端固定在固定座51对应端设置的定位卡槽内，而玻璃体4的另一端通过调节螺钉522锁紧在出水座2内，在室内温度升高情况下，玻璃体4爆裂，所述密封垫3脱落，从而使得通水管1 与出水座2相连通且将水喷出，形成水帘式的火势分隔结构。

跟优选的技术方案是：结合图1至图4所示，前述出水座2内还设有水帘加压板6，该水帘加压板6上设置有若干出水孔61；具体的说：前述出水座2中两个相对设置的两个夹块相对出分别设置有凹槽，一夹块上的凹槽与另一夹块凹槽相适配形成滑槽，所述水帘加压板插入至滑槽内，实现出水座与水帘加压板之间的配合安装。所述水帘加压板与两夹块凹槽内壁之间设置有硅胶垫，该硅胶垫在手热后加固胶体，用以提高水帘加压板与出水座之间的稳定性。

如图3及图4所示，前述水帘加压板6上开设的的各出水孔61为倾斜设置，具体的：各出水孔朝一侧倾斜，实现在达到分隔火势的同时还能有效进行灭火。

以上各实施例仅用以说明本实用新型的技术方案，但是本实用新型并不限于此实施方式，在所属技术领域的技术人员所具备的的知识范围内，在不脱离本实用新型宗旨的前提下，还可以做出各种变化。所属技术领域的技术人员从上述的构思出发，不经过创造性的劳动，所作出的种种变换，均落在本实用新型的保护范围内。
