一种新式胶水涂抹装置的制作方法

本发明涉及涂胶机技术领域，具体为一种新式胶水涂抹装置。

背景技术：

在对纸盒进行黏糊时需要需要利用胶水来对纸盒进行涂胶粘合，而现有技术的涂胶机在使用时无法达到均匀涂胶的效果，且容易发生漏胶等情况。这样不仅浪费了大量的资源，而且纸盒上涂有大量的胶水也不利于后续的粘合，导致产生作废的现象。

新型内容

本发明解决的技术问题在于克服现有技术涂抹胶水时不够均匀且产生了浪费的缺陷，提供一种涂胶更加均匀的涂胶装置。所述涂胶更加均匀的涂胶装置不仅具有涂抹均匀效果而且还具有节约资源的特点。

为实现上述目的，本发明提供如下技术方案：一种新式胶水涂抹装置，包括保温箱，所述保温箱的内部设置有发热板，所述保温箱的顶部中间位置固定安装有胶水箱，所述保温箱内腔后壁的左端固定安装有伺服电机，所述保温箱内腔后壁的右端固定安装有从动辊，所述伺服电机和从动辊通过涂胶带活动连接，所述胶水箱的底部贯穿保温箱顶壁并延伸至涂胶带的顶部表面，所述胶水箱的内腔靠近底部位置设置有横杆，所述横杆固定安装有拉伸弹簧，所述拉伸弹簧的顶部固定安装有闭合盖，所述闭合盖的底部活动连接有环形挡板，所述环形挡板固定连接胶水箱的内腔侧壁，所述闭合盖的顶部固定连接有拉杆，所述胶水箱的顶部开设有与拉杆相匹配的通孔，所述拉杆的顶部固定连接活动支架。

优选的，所述活动支架包括圆管，所述圆管的数量不少于两个，且圆管分别固定连接保温箱的外壁两端，所述圆管内插接有凹形连杆，所述凹形连杆的底部设置有固定块，所述圆管的内壁设置有与固定块相匹配的挡块，所述凹形连杆的顶部中间位置固定连接拉杆。

优选的，所述保温箱的底部开设有与涂胶带相匹配的开槽，且涂胶带的底部延伸出开槽。

优选的，所述圆管的底部与涂胶带的底部位于同一水平面上。

优选的，所述涂胶带的内壁上设置有与伺服电机和从动辊相匹配的齿条。

与现有技术相比，本发明的有益效果是：通过保温箱内壁上设置的发热板对涂胶带上的胶水进行保温，防止胶水冷却；通过圆管固定纸盒使其不易随着涂胶带一起运动，通过活动支架对拉杆施加向上的拉力，使得胶水就会由上腔流入下腔与涂胶带接触，通过涂胶带与纸盒的接触能够实现将胶水均匀的涂抹在纸盒上；同理，在不使用时，因为拉伸弹簧对闭合盖施加了一个向下的拉力，闭合盖紧密的压在环形挡板上，使得胶水箱内的胶水无法从上腔流入内腔，避免的胶水的浪费。

附图说明

图1为本发明结构剖视图；

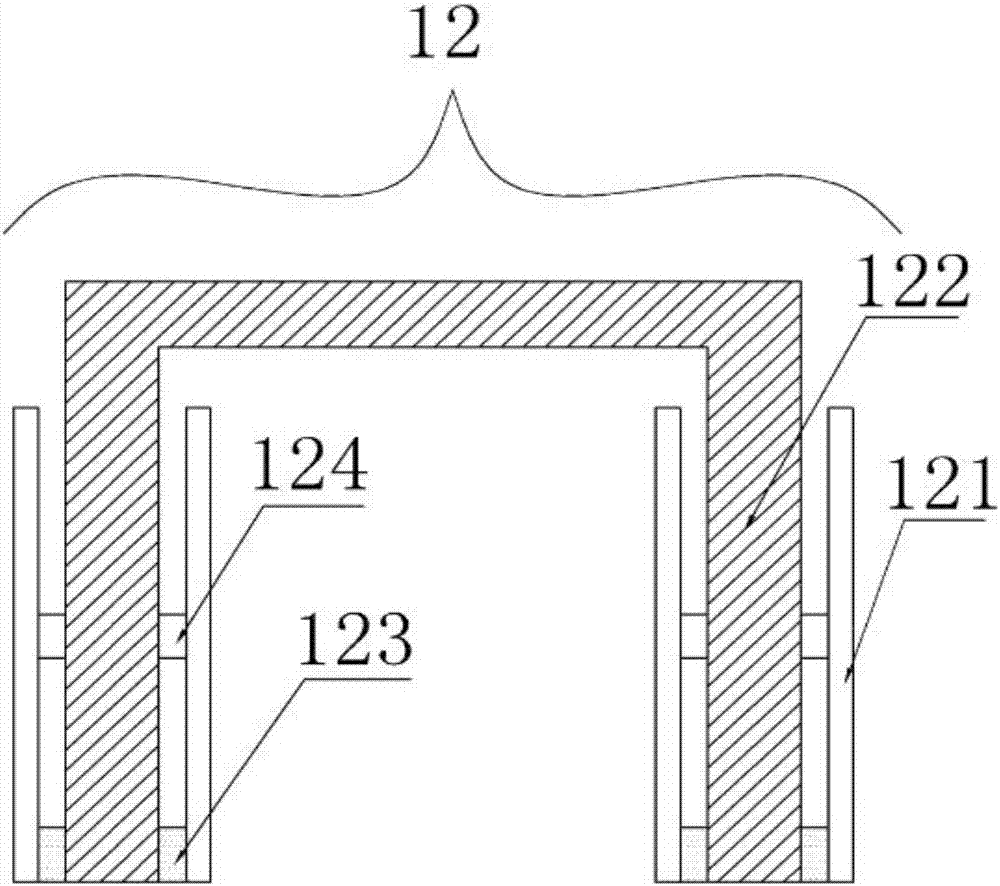

图2为本发明活动支架结构示意图。

图中标号：1保温箱、2胶水箱、3伺服电机、4从动辊、5涂胶带、6横杆、7拉伸弹簧、8闭合盖、9环形挡板、10拉杆、11通孔、12活动支架、121圆管、122凹形连杆、123固定块、124挡块。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

本实施例中的一种新式胶水涂抹装置在使用时,请参阅图1-2，本发明提供一种技术方案：一种新式胶水涂抹装置，包括保温箱1，所述保温箱1的内部设置有发热板，所述保温箱1的顶部中间位置固定安装有胶水箱2，所述保温箱1内腔后壁的左端固定安装有伺服电机3，所述保温箱1内腔后壁的右端固定安装有从动辊4，所述伺服电机3和从动辊4通过涂胶带5活动连接，所述涂胶带5的内壁上设置有与伺服电机3和从动辊4相匹配的齿条，所述保温箱1的底部开设有与涂胶带5相匹配的开槽，且涂胶带5的底部延伸出开槽，所述胶水箱2的底部贯穿保温箱1顶壁并延伸至涂胶带5的顶部表面，所述胶水箱2的内腔靠近底部位置设置有横杆6，所述横杆6固定安装有拉伸弹簧7，所述拉伸弹簧7的顶部固定安装有闭合盖8，所述闭合盖8的底部活动连接有环形挡板9，所述环形挡板9固定连接胶水箱2的内腔侧壁，所述闭合盖8的顶部固定连接有拉杆10，所述胶水箱2的顶部开设有与拉杆10相匹配的通孔11，所述拉杆10的顶部固定连接活动支架12，所述活动支架12包括圆管121，所述圆管121的底部与涂胶带5的底部位于同一水平面上，所述圆管121的数量不少于两个，且圆管121分别固定连接保温箱1的外壁两端，所述圆管121内插接有凹形连杆122，所述凹形连杆122的底部设置有固定块123，所述圆管121的内壁设置有与固定块123相匹配的挡块124，所述凹形连杆122的顶部中间位置固定连接拉杆10。

本发明通过保温箱1内壁上设置的发热板对涂胶带5上的胶水进行保温，防止胶水冷却。通过伺服电机3和从动辊4的配合驱动涂胶带5运动，通过圆管121固定纸盒使其不易随着涂胶带5一起运动，当圆管121与纸盒接触时，凹形连杆122就会向上运动，同时也对拉杆10施加了一个向上的拉力，然后闭合盖8就会受拉力的原因向上运动。这时胶水就会由上腔流入下腔与涂胶带5接触，通过涂胶带5与纸盒的接触能够实现将胶水均匀的涂抹在纸盒上。同理，在不使用时，因为拉伸弹簧7对闭合盖8施加了一个向下的拉力，闭合盖8紧密的压在环形挡板9上，使得胶水箱2内的胶水无法从上腔流入内腔，避免的胶水的浪费。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施方式和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入本发明要求保护的范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明公开了一种新式胶水涂抹装置，包括保温箱，所述保温箱的内部设置有发热板，所述保温箱的顶部中间位置固定安装有胶水箱，所述保温箱内腔后壁的左端固定安装有伺服电机，所述保温箱内腔后壁的右端固定安装有从动辊，所述伺服电机和从动辊通过涂胶带活动连接，所述胶水箱的底部贯穿保温箱顶壁并延伸至涂胶带的顶部表面，所述胶水箱的内腔靠近底部位置设置有横杆，所述横杆固定安装有拉伸弹簧，所述拉伸弹簧的顶部固定安装有闭合盖，所述闭合盖的底部活动连接有环形挡板，环形挡板固定连接胶水箱的内腔侧壁，闭合盖的顶部固定连接有拉杆。本发明的有益效果是：不仅具有涂抹均匀效果而且还具有节约资源的特点。
