加IC卡管理功能的壁挂式多媒体一体机的制作方法

本实用新型涉及一种加IC卡管理功能的壁挂式多媒体一体机，主要用于壁挂式多媒体设备。

背景技术：

壁挂式多媒体一体机，代替了原来多媒体教室中的多媒体讲台。体积更小巧，可以安装在黑板或白板边上。让讲台变得自由可以移动，安全性也更好。符合现代多媒体教室的教学需求。

但是传统的壁挂式多媒体一体机开启一般是传统的开关形式，所以任何人都可以开启设备。在复杂教学环境中，对设备和人员的安全都存在一定的危险，而且容易设备内部数据的丢失。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术中所存在的上述不足，而设计一种设计合理的加IC卡管理功能的壁挂式多媒体一体机，它添加了管理功能，只有特定持卡人员才能进行操作。

本实用新型解决上述技术问题所采用的技术方案是：一种加IC卡管理功能的壁挂式多媒体一体机，其特征在于：它包括箱体、控制主机、控制面板、视频展台、计算机、上门板、下门板，所述的控制主机、计算机安装在箱体的上部，控制面板、视频展台安装在箱体的下部；所述的控制面板上设置有IC卡外壳，IC卡外壳嵌入控制面板中，IC卡外壳内设置有IC卡插槽，IC卡插槽中设置有刷卡电路；所述的上门板盖在箱体的上半区域，下门板盖在箱体的下半区域，控制面板位于上门板和下门板之间。箱体固定在墙上，控制主机、控制面板、视频展台、计算机在箱体上的分布适应成人的高度，便于操作；控制面板用于控制整个设备；视频展台用于拍摄学生作业、试卷等；底计算机用于老师播放教学课件等；IC卡插槽用于插入专用的IC卡，只有持卡人员才能使用多媒体一体机，防止非专业人员的误操作。

本实用新型所述箱体上部的侧面设置有通风孔，对主机进行通风。

本实用新型所述上门板的一侧通过合页与箱体连接，上门板上设置有锁孔。控制主机位于上门板内，平时无需打开，更加美观。

本实用新型所述下门板与箱体的底部通过合页连接，下门板翻开时呈水平状态。下门板打开时可以用于放置物品，如手机、平板等。

本实用新型与现有技术相比，具有以下明显效果：结构设计合理，分布合理，操作维修方便；同时添加了对使用人员的限制，防止无关人员误操作。

附图说明

图1为本实用新型的结构示意图（上门板打开，下门板关闭）。

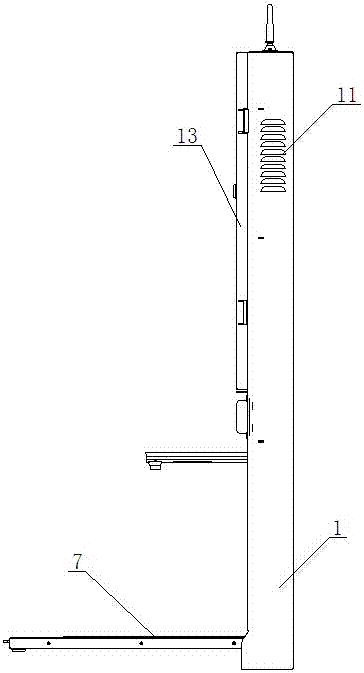

图2为图1的右视结构示意图（上门板关闭，下门板打开）。

图3为图1中A-A向的剖视结构示意图。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步说明。

实施例：

参见图1～图2，本实施例包括箱体1、控制主机2、控制面板3、视频展台4、计算机5、上门板6、下门板7，所述的控制主机2、计算机5安装在箱体1的上部，控制面板3、视频展台4安装在箱体1的下部；所述的控制面板3上设置有IC卡外壳8，IC卡外壳8嵌入控制面板3中，IC卡外壳8内设置有IC卡插槽9，IC卡插槽9中设置有刷卡电路10。

所述的上门板6盖在箱体1的上半区域，下门板7盖在箱体1的下半区域，控制面板3位于上门板6和下门板7之间。箱体1固定在墙上，控制主机2、控制面板3、视频展台4、计算机5在箱体1上的分布适应成人的高度，便于操作；控制面板3用于控制整个设备；视频展台4用于拍摄学生作业、试卷等；底计算机5用于老师播放教学课件等；IC卡插槽9用于插入专用的IC卡，只有持卡人员才能使用多媒体一体机，防止非专业人员的误操作。

本实施例中，箱体1上部的侧面设置有通风孔11，对主机进行通风。

本实施例中，上门板6的一侧通过合页12与箱体1连接，上门板6上设置有锁孔13。控制主机2位于上门板6内，平时无需打开，更加美观。

本实施例中，下门板7与箱体1的底部通过合页连接，下门板7翻开时呈水平状态。下门板7打开时可以用于放置物品，如手机、平板等。

此外，需要说明的是，本说明书中所描述的具体实施例，只要其零件未说明具体形状和尺寸的，则该零件可以为与其结构相适应的任何形状和尺寸；同时，零件所取的名称也可以不同。凡依本实用新型专利构思所述的构造、特征及原理所做的等效或简单变化，均包括于本实用新型专利的保护范围内。
