一种超声引导穿刺体外模拟训练装置的制作方法

本发明涉及医疗器械技术领域，具体为一种超声引导穿刺体外模拟训练装置。

背景技术：

超声引导穿刺治疗术，是一种利用超声波技术的医疗方法；超声引导穿刺治疗术适用于：浆膜腔(胸膜腔、腹膜腔、心包腔)积液或积脓；单纯性肝囊肿伴有临床症状者；单纯性肾囊肿伴有临床症状者；胰腺囊肿(以慢性假性囊肿为主，急性胰腺炎产生的假性囊肿应观察6周以上，对迅速增大需抽液减压者)；肝脓肿；腹部脓肿；3～5cm(<3cm为佳)肝癌经皮穿刺乙醇治疗；阻塞性黄疸临床需要进行胆管穿刺置管引流者；.超声导向肝癌微波治疗；超声导向肝癌射频治疗；

申请号为201310372296.5，专利名称为一种超声引导穿刺体外模拟训练装置，属于医疗器械用品结构技术领域。一种超声引导穿刺体外模拟训练装置，其特别之处在于包括装有清水的透明容器和带有橡胶盖的小瓶，小瓶内装满清水。本发明制作简单，仿真操作效果好，可为初学超声穿刺活检者提供良好的体外模拟训练系统；

但是该装置结构过于简单，不能很好地模拟实际操作时的情况，不利于医疗模拟和训练。

技术实现要素：

为了克服现有技术方案的不足,本发明提供一种超声引导穿刺体外模拟训练装置，整体固定安装简单便捷，通过粗穿刺和精穿刺相结合的方式可以自由控制穿刺的精准性，便于很好地进行超声引导穿刺体外模拟，方便了医护人员的训练模拟，为医疗带来了方便。

本发明解决其技术问题所采用的技术方案是：一种超声引导穿刺体外模拟训练装置，包括安装架、训练池、穿刺针和穿刺架，所述安装架包括夹紧架、固定架和万向铰链，所述万向铰链两端分别和第一连接杆、第二连接杆连接在一起，所述第一连接杆和第二连接杆另一端分别和夹紧架、固定架连接在一起，所述夹紧架一端设置有吸盘和夹具，所述吸盘和夹具均通过连接杆和夹紧架铰连接在一起，所述穿刺针安装在穿刺架内的穿刺孔内部，所述穿刺针尾端安装有顶杆，所述顶杆另一端连接有按压座，所述按压座设置在穿刺架表面，所述按压座表面设置有按压垫，所述按压座尾端设置有调节丝杠，所述调节丝杠表面的螺母通过旋转盘进行转动，所述旋转盘和按压座表面设置有把手座，所述训练池内部设置有穿刺管，所述穿刺管底端连接有连接带，所述连接带包括硬质橡胶带和软性橡胶带，所述硬质橡胶带另一端通过铰接座和训练池铰连接在一起。

作为本发明一种优选的技术方案，所述万向铰链和第一连接杆、第二连接杆通过螺旋方式连接在一起。

作为本发明一种优选的技术方案，所述按压座和把手座表面设置有橡胶套，所述橡胶套表面设置有防滑螺纹。

作为本发明一种优选的技术方案，所述夹紧架、固定架的数量均为四个。

作为本发明一种优选的技术方案，所述穿刺架通过支撑杆和训练池固定连接在一起。

作为本发明一种优选的技术方案，所述训练池具体为玻璃箱，且训练池表面采用双层钢化玻璃结构。

作为本发明一种优选的技术方案，所述训练池侧面设置有进水管和出水管，所述进水管通过和外部水管连接完成进水。

作为本发明一种优选的技术方案，所述训练池底端安装有固定底座，所述固定底座底端设置有防滑垫。

与现有技术相比，本发明的有益效果是：该超声引导穿刺体外模拟训练装置，通过设置吸盘和夹具，便于针对不同的环境进行夹紧安装和吸盘吸引安装，固定方式更加多样，实用性更强，同时通过设置万向铰链，便于夹紧架和固定架的角度自由调节，使用更加灵活，同时通过设置穿刺架，利用穿刺针在穿刺架内部移动进行穿刺模拟，通过设置按压垫和顶杆，通过按压作用，使得穿刺针在穿刺孔内部上下移动进行模拟穿刺训练，通过设置调节丝杠对穿刺针进行穿刺的微调，通过顶杆的粗调和调节丝杠的微调使得穿刺过程更加精准，同时通过设置穿刺管用于穿刺，通过设置硬质橡胶带和软性橡胶带，使得穿刺管在训练池的水内部飘动，可以用于模拟人体内部的实际情况，使得整体的模拟训练更加真实，更能帮助人们很好地训练，达到良好的训练效果，该装置整体固定安装简单便捷，通过粗穿刺和精穿刺相结合的方式可以自由控制穿刺的精准性，便于很好地进行超声引导穿刺体外模拟，方便了医护人员的训练模拟，为医疗带来了方便。

附图说明

图1为本发明结构示意图；

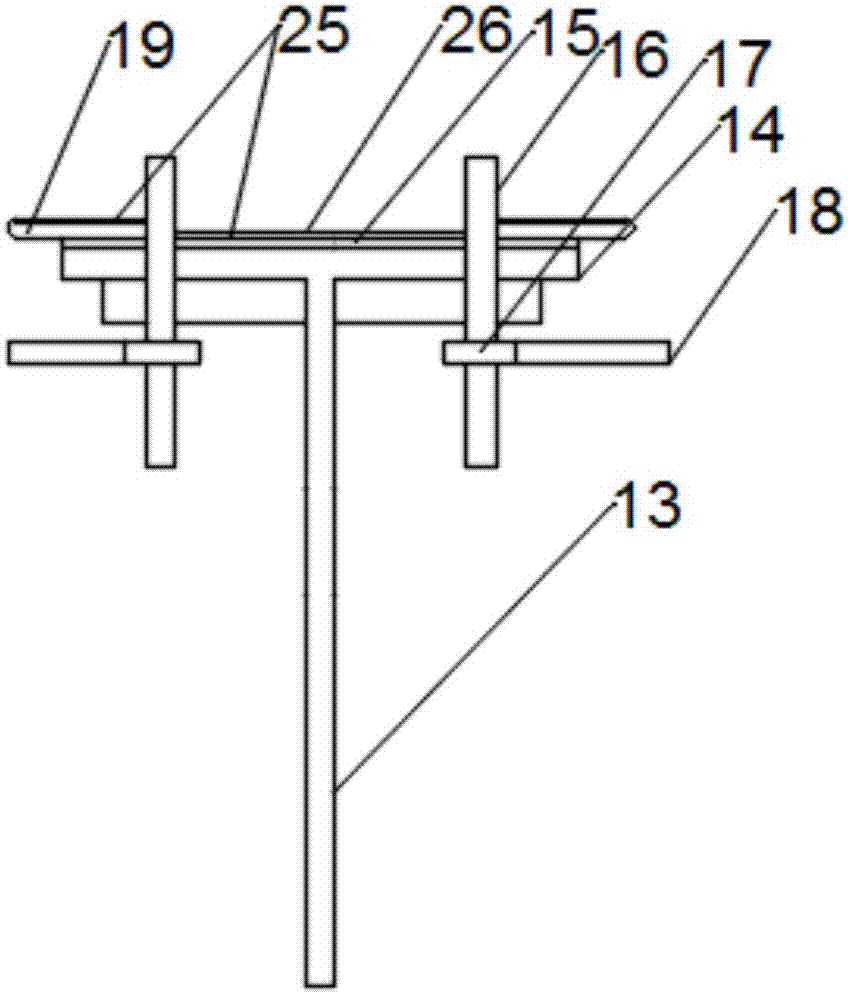

图2为本发明穿刺架结构示意图。

图中：1-安装架；2-训练池；3-穿刺针；4-穿刺架；5-夹紧架；6-固定架；7-万向铰链；8-第一连接杆；9-第二连接杆；10-吸盘；11-夹具；12-连接杆；13-顶杆；14-按压座；15-按压垫；16-调节丝杠；17-螺母；18-旋转盘；19-把手座；20-穿刺管；21-连接带；22-硬质橡胶带；23-软性橡胶带；24-铰接座；25-橡胶套；26-防滑螺纹；27-支撑杆；28-进水管；29-出水管；30-固定底座；31-防滑垫；32-穿刺孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例：

如图1和图2所示，本发明提供了一种超声引导穿刺体外模拟训练装置，包括安装架1、训练池2、穿刺针3和穿刺架4，所述安装架1包括夹紧架5、固定架6和万向铰链7，所述万向铰链7两端分别和第一连接杆8、第二连接杆9连接在一起，所述第一连接杆8和第二连接杆9另一端分别和夹紧架5、固定架6连接在一起，所述夹紧架5一端设置有吸盘10和夹具11，所述吸盘10和夹具11均通过连接杆12和夹紧架5铰连接在一起，所述穿刺针3安装在穿刺架4内的穿刺孔32内部，所述穿刺针3尾端安装有顶杆13，所述顶杆13另一端连接有按压座14，所述按压座14设置在穿刺架4表面，所述按压座14表面设置有按压垫15，所述按压座14尾端设置有调节丝杠16，所述调节丝杠16表面的螺母17通过旋转盘18进行转动，所述旋转盘18和按压座14表面均设置有把手座19，通过按压把手座19，即可将按压座14按下，带动顶杆13和穿刺针3进行按压，利用穿刺针3实现穿刺，同时通过改变调节丝杠16的长度即可实现整体的微调，实现更好的模拟和训练效果；

所述训练池2内部设置有穿刺管20，所述穿刺管20底端连接有连接带21，所述连接带21包括硬质橡胶带22和软性橡胶带23，所述硬质橡胶带22另一端通过铰接座24和训练池2铰连接在一起，在使用的时候，将硬质橡胶带22取下和不将硬质橡胶带22取下可形成两种不同的模拟情况，用于适应不同的模拟情况。

本发明的技术方案为：所述万向铰链7和第一连接杆8、第二连接杆9通过螺旋方式连接在一起，整体组合拆卸能力强；所述按压座14和把手座19表面设置有橡胶套25，所述橡胶套25表面设置有防滑螺纹26，拿握的时候防滑能力强；所述夹紧架5、固定架6的数量均为四个；所述穿刺架4通过支撑杆27和训练池2固定连接在一起；所述训练池2具体为玻璃箱，且训练池2表面采用双层钢化玻璃结构强度高，具有良好的防爆性能；所述训练池2侧面设置有进水管28和出水管29，所述进水管28通过和外部水管连接完成进水；方便进水和排水；所述训练池2底端安装有固定底座30，所述固定底座30底端设置有防滑垫31，使用更加稳定

本发明的主要特点在于，该超声引导穿刺体外模拟训练装置，通过设置吸盘和夹具，便于针对不同的环境进行夹紧安装和吸盘吸引安装，固定方式更加多样，实用性更强，同时通过设置万向铰链，便于夹紧架和固定架的角度自由调节，使用更加灵活，同时通过设置穿刺架，利用穿刺针在穿刺架内部移动进行穿刺模拟，通过设置按压垫和顶杆，通过按压作用，使得穿刺针在穿刺孔内部上下移动进行模拟穿刺训练，通过设置调节丝杠对穿刺针进行穿刺的微调，通过顶杆的粗调和调节丝杠的微调使得穿刺过程更加精准，同时通过设置穿刺管用于穿刺，通过设置硬质橡胶带和软性橡胶带，使得穿刺管在训练池的水内部飘动，可以用于模拟人体内部的实际情况，使得整体的模拟训练更加真实，更能帮助人们很好地训练，达到良好的训练效果，该装置整体固定安装简单便捷，通过粗穿刺和精穿刺相结合的方式可以自由控制穿刺的精准性，便于很好地进行超声引导穿刺体外模拟，方便了医护人员的训练模拟，为医疗带来了方便。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
