一种带有颜料调配板的便携式画板的制作方法

本实用新型涉及一种美术用具，具体是一种带有颜料调配板的便携式画板。

背景技术：

现有的美术用具，不同功能的用具都是独立的，画画时摆放零乱，不易收拾，使用麻烦，保管不方便，给绘画者带来了诸多的不便。现有的画板结构复杂，使用不方便。

为了解决画时摆放零乱，不易收拾，使用麻烦，保管不方便，结构复杂，使用不方便的问题，中国实用新型专利说明书CN 205075575 U公开了一种组合式可调节画板，将调色板、颜料盒和画板有序的组合在一起，并且画板的高度和倾斜角度均能够调节，使用方便，有利于加快绘画速度。万向轮安装在底座的底端，抽屉设置在底座的内部。颜料盒和调色板均设置在托架上，托架安装在液压缸的上端。液压缸的下端固定连接在底座的上端，液压缸的上端设置有竖支撑杆。支撑座Ⅰ设置在画板的下端，支撑座Ⅱ设置在画板的上端。斜支撑杆的一端与支撑座Ⅰ铰接连接，斜支撑杆的另一端插装在支撑套筒中，支撑套筒与支撑座Ⅲ铰接连接，支撑座Ⅲ固定连接在竖支撑杆的下端，并且支撑座Ⅲ位于竖支撑杆的左侧。支撑座Ⅱ与竖支撑杆的上端铰接连接；但是，由于该装置比较大，不方便携带，颜料盒上没有防护措施，在移动该装置时，容易产生颜料洒落的现象，绘画板上没有夹持装置，在绘画过程中，容易出现绘画纸移动，导致整幅作品失败的现象。

技术实现要素：

本实用新型的目的在于提供一种带有颜料调配板的便携式画板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种带有颜料调配板的便携式画板，包括绘画板；所述绘画板的左端设置有夹持装置，绘画板的右端设置有工具盒；绘画板通过第一铰链与连接板连接在一起；绘画板的底部设置有支撑杆；所述夹持装置通过螺钉与绘画板的左端固定连接在一起；所述工具盒通过螺钉与绘画板的右端固定连接在一起；所述工具盒的顶部设置有颜料调配室和颜料调配板；颜料调配室设置有多个；颜料调配板设置在颜料调配室的顶部；工具盒的内部设置有储物抽屉；储物抽屉由绘图纸放置室、绘画笔放置室、颜料放置室和杂物放置室组成；储物抽屉上设置有把手；所述把手固定设置在储物抽屉的中心线上；所述绘图纸放置室设置在储物抽屉的内部右侧；所述绘画笔放置室设置在绘图纸放置室的左侧，且通过隔板相隔开；所述颜料放置室设置在绘画笔放置室的顶部，且通过隔板与绘画笔放置室隔开；所述杂物放置室设置在颜料放置室的顶部，且通过隔板与颜料放置室隔开；所述连接板的右侧设置有第一底座和第二底 座，且分别与连接板焊接在一起；所述第一底座与第二底座的顶部设置有固定凹槽；所述固定凹槽设置有多个；所述支撑杆通过第二铰链与绘图板底部固定连接在一起。

作为本实用新型进一步的方案：所述支撑杆底部设置有防滑橡胶垫。

作为本实用新型进一步的方案：所述把手由塑料材料制成。

作为本实用新型再进一步的方案：所述固定凹槽设置有多个。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，设计合理，方便携带；工具盒的设置，能够将绘画笔、颜料、绘画纸和杂物，有序的放置起来，不会出现在绘画过程中，摆放凌乱，不易收拾的现象，且在携带过程中不会出现东西散落的现象；夹持装置的设置，能够将铺平的绘画纸夹持在绘画板上，在绘画过程中，不会出现因绘图纸移动导致整幅作品失败的现象。

附图说明

图1为带有颜料调配板的便携式画板的结构示意图。

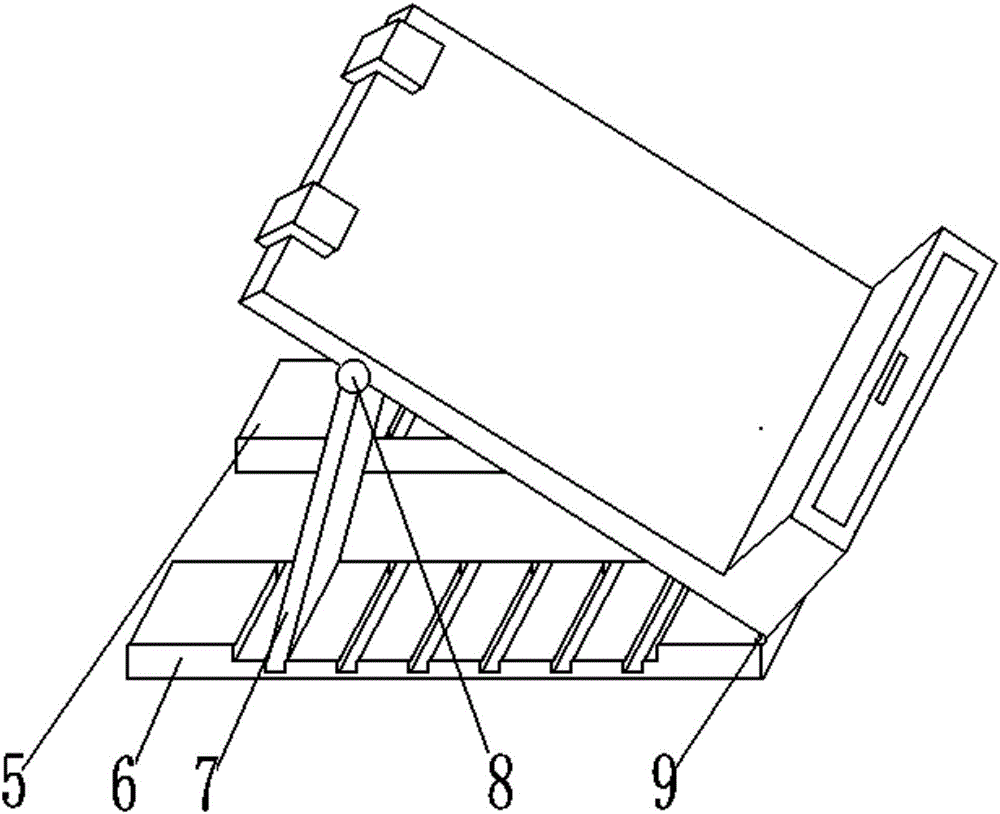

图2为带有颜料调配板的便携式画板中支撑杆打开后的结构示意图。

图3为带有颜料调配板的便携式画板中工具盒的结构示意图。

图4为带有颜料调配板的便携式画板中底座的结构示意图。

图中：1-夹持装置，2-绘画板，3-固定凹槽，4-工具盒，5-第二底座，6-第一底座，7-支撑杆，8-第二铰链，9-第一铰链，10-杂物放置室，11-颜料放置室，12-绘画笔放置室，13-储物抽屉，14-把手，15-绘图纸放置室，16-颜料调配室，17-颜料调配板，18-连接板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种带有颜料调配板17的便携式画板，包括绘画板2；所述绘画板2的左端设置有夹持装置1，绘画板2的右端设置有工具盒4；绘画板2通过第一铰链9与连接板18连接在一起；绘画板2的底部设置有支撑杆7，绘画板2用于绘画人员进行绘画；所述夹持装置1通过螺钉与绘画板2的左端固定连接在一起，用于将铺平的绘画纸夹持住，防止在绘画的过程中，出现绘画纸移动，影响正常的绘画，很有可能导致整个绘画作品失败；所述工具盒4通过螺钉与绘画板2的右端固定连接在一起，用于盛放基本的绘画工具和一些杂物；所述工具盒4的顶部设置有颜料调配室16和颜料调配板17；颜料调配室16设置有多个，用于对颜料进行调配；颜料调配板17设置在颜料调配室16的顶部，用于观看颜料配置方法；工具盒4的内部设置有储物抽屉13；储物抽屉13由绘图纸放置室15、绘画笔放置室12、颜料放置室11和杂物放置室10组成；储物抽屉13上设置有把手14；所述把手14固定设置在储物抽屉13的中心线上，方便绘画人员将储物抽屉13打开；所述绘图纸放置室15设置在储 物抽屉13的内部右侧，用于放置绘画图纸；所述绘画笔放置室12设置在绘图纸放置室15的左侧，且通过隔板相隔开，用于放置各种绘画笔；所述颜料放置室11设置在绘画笔放置室12的顶部，且通过隔板与绘画笔放置室12隔开，用于放置颜料；所述杂物放置室10设置在颜料放置室11的顶部，且通过隔板与颜料放置室11隔开，用于放置各种杂物；所述连接板18的右侧设置有第一底座6和第二底座5，且分别与连接板18焊接在一起，用于连接绘画板2与第一底座6和第二底座5；所述第一底座6与第二底座5的顶部设置有固定凹槽3，用于支撑支撑杆7和绘画板2；所述支撑杆7通过第二铰链8与绘图板底部固定连接在一起，用于支撑绘画板2。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
