一种可除尘的石雕雕刻机的制作方法

本实用新型涉及一种雕刻机，特别涉及一种可除尘的石雕雕刻机。

背景技术：

随着科学技术的快速发展，越来越多的机器替代了手工作业，以前常常使用人工对石像进行雕刻，如今用出现了形式多样的石雕雕刻机，石雕雕刻机是能够在天然石材上进行雕刻的高科技全自动电脑控制雕刻设备，石雕雕刻行业在中国是一个传统行业，石雕雕刻行业正进行一次大变革，当老石工的手艺在新时代可以通过机器进行传承，使璀璨的中华艺术得以继续，因为老石工的退休，使年轻一代提高了对高效率、机械化、自动化的要求，石材雕刻机可在石材上进行雕刻，可满足个性化艺术设计的要求，石材行业公司先进的雕刻加工设备在近几年石材雕刻上呈现突飞猛进的增长速度，石材雕刻机，实现了石雕产品的机械化、自动化生产，而且大大的提高了效率，使得石材雕刻机受到人们青睐。

虽然现在石雕雕刻机已经具有很多先进的技术，但是在使用过程中仍然存在问题需要人们来解决，其中比较重要的是解决除尘的问题，在石材雕刻中难以避免产生灰尘，而这些灰尘不仅污染环境而且还影响操作人员的身体健康，并且造成的污染不仅不符合当今环保的发展主题，而且与其相违背。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种可除尘的石雕雕刻机。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种可除尘的石雕雕刻机，包括底座，所述底座的顶部设置有操作台，所述操作台的顶部设置有机械标尺台，所述机械标尺台的顶部设置有第一基座，所述第一基座的一侧设置有吸风罩，所述吸风罩的内部设置有扇叶，所述第一基座的另一侧设置有第二基座，所述第二基座的一侧设置有连接座，所述连接座的一侧设置有水管，所述水管的一侧设置有喷头，所述底座的一侧设置有除尘装置外机壳，所述除尘装置外机壳的内部设置有滤芯，所述滤芯的一侧设置有集尘装置，所述集尘装置的底部设置有水箱，所述水箱的一侧设置有水泵，所述水泵的一侧设置有高压风机，所述水泵的另一侧设置有旋转电机。

作为本实用新型的一种优选技术方案，所述机械标尺台的一侧设置有主轴，所述主轴的一侧设置有雕刻刀具，所述主轴的一侧设置有机械标尺，所述机械标尺台的另一侧设置有滑动轴，所述滑动轴的底部设置有滑槽。

作为本实用新型的一种优选技术方案，所述底座的另一侧设置有电脑控制外机壳，所述电脑控制外机壳的一侧设置有控制面板，所述电脑控制外机壳的内部设置有主电机，所述主电机的另一侧设置有滑动电机。

作为本实用新型的一种优选技术方案，所述第一基座通过第一旋转轴与吸风罩连接，所述第二基座通过第二旋转轴与连接座连接，所述吸风罩通过吸风管道与除尘装置外机壳连接，所述除尘装置外机壳的一侧设置有水管进口，所述电脑控制外机壳和除尘装置外机壳的底部均设置有万向轮，所述底座的底部设置有支脚。

作为本实用新型的一种优选技术方案，所述控制面板分别与水泵、高压风机、旋转电机、主电机和滑动电机电性连接。

本实用新型所达到的有益效果是：本实用新型通过旋转电机可以带动第一旋转轴旋转，最终使吸风罩旋转，在操作过程中，吸风罩的方向对着雕刻刀具的方向，高压风机可以带动扇叶转动，将雕刻产生的灰尘全部吸入到滤芯内，进行过滤，接着灰尘在重力的作用下进入集尘装置，集尘装置可以定时打开进行清理，在吸收灰尘的同时水泵会带动水箱内的水进入到喷头内，随着第二旋转轴旋转进行适量的喷水，使空气湿润，旋转电机可以同时控制第一旋转轴和第二旋转轴旋转，整个除尘装置的设计使机器达到很好的除尘效果，而且提供了洁净的工作环境，符合当今世界环保的发展主题。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的整体结构示意图；

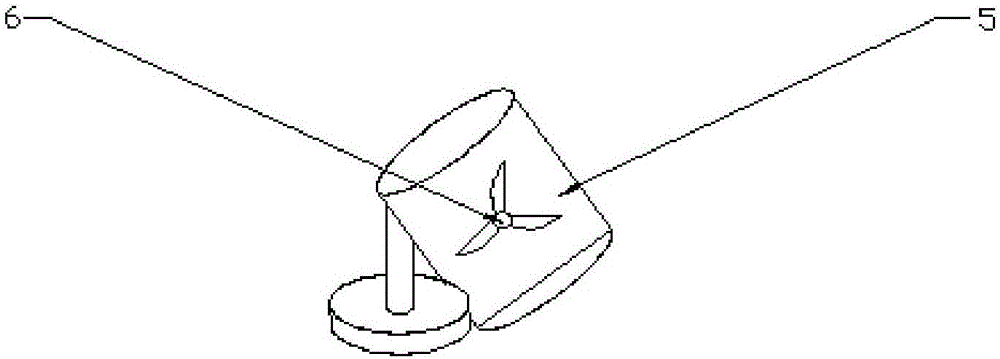

图2是本实用新型的局部结构示意图之一；

图3是本实用新型的局部结构示意图之二；

图4是本实用新型的局部结构示意图之三；

图中：1、底座；2、操作台；3、机械标尺台；4、第一基座；5、吸风罩；6、扇叶；7、第二基座；8、连接座；9、水管；10、喷头；11、除尘装置外机壳；12、滤芯；13、集尘装置；14、水箱；15、水泵；16、高压风机；17、旋转电机；18、主轴；19、雕刻刀具；20、机械标尺；21、滑动轴；22、滑槽；23、电脑控制外机壳；24、控制面板；25、主电机；26、滑动电机；27、第一旋转轴；28、第二旋转轴；29、吸风管；30、水管进口；31、万向轮；32、支脚。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-4所示，本实用新型提供一种可除尘的石雕雕刻机，包括底座1，底座1的顶部设置有操作台2，操作台2的顶部设置有机械标尺台3，机械标尺台3的顶部设置有第一基座4，第一基座4的一侧设置有吸风罩5，吸风罩5的内部设置有扇叶6，第一基座4的另一侧设置有第二基座7，第二基座7的一侧设置有连接座8，连接座8的一侧设置有水管9，水管9的一侧设置有喷头10，底座1的一侧设置有除尘装置外机壳11，除尘装置外机壳11的内部设置有滤芯12，滤芯12的一侧设置有集尘装置13，集尘装置13的底部设置有水箱14，水箱14的一侧设置有水泵15，水泵15的一侧设置有高压风机16，水泵15的另一侧设置有旋转电机17。

机械标尺台3的一侧设置有主轴18，主轴18的一侧设置有雕刻刀具19，主轴18的一侧设置有机械标尺20，机械标尺台3的另一侧设置有滑动轴21，滑动轴21的底部设置有滑槽22，主轴18带动雕刻刀具19进行雕刻，机械标尺20定位雕刻位置，滑动轴21可以使机械标尺台3在滑槽22上滑动。

底座1的另一侧设置有电脑控制外机壳23，电脑控制外机壳23的一侧设置有控制面板24，电脑控制外机壳23的内部设置有主电机25，主电机25的另一侧设置有滑动电机26，主电机25带动主轴18转动，滑动电机26带动滑动轴21和主轴18滑动。

第一基座4通过第一旋转轴27与吸风罩5连接，第二基座7通过第二旋转轴28与连接座8连接，吸风罩5通过吸风管道29与除尘装置外机壳11连接，除尘装置外机壳11的一侧设置有水管进口30，电脑控制外机壳23和除尘装置外机壳11的底部均设置有万向轮31，底座1的底部设置有支脚32，第一旋转轴27可以使吸风罩5旋转，第二旋转轴28可以使连接座8旋转，水管进口30使水箱和水管9连接，万向轮31便于电脑控制外机壳23和除尘装置外机壳11移动。

控制面板24分别与水泵15、高压风机16、旋转电机17、主电机25和滑动电机26电性连接，控制面板24控制各个部分工作。

具体的，启动控制面板24，通过电脑控制设置定位刻度，滑动电机26带动滑动轴21和主轴18滑动，机械标尺20定位雕刻位置，滑动轴21使机械标尺台3在滑槽22上滑动，主电机25带动主轴18转动，主轴18带动雕刻刀具19进行雕刻，旋转电机17带动第一旋转轴27旋转，使吸风罩5的方向对着雕刻刀具19的方向，高压风机16带动扇叶6转动，将雕刻产生的灰尘全部吸入到滤芯12内，进行过滤，接着灰尘在重力的作用下进入集尘装置13，集尘装置13可以定时打开进行清理，在吸收灰尘的同时水泵15会带动水箱14内的水进入到喷头10内，随着第二旋转轴28旋转进行适量的喷水，有效增加空气湿度，滋润干燥空气，并与空气中漂浮的烟雾、粉尘结合使其沉淀后被除尘装置吸收，旋转电机17可以同时控制第一旋转轴27和第二旋转轴28旋转。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
