一种变电站OPGW终端预留缆的制作方法

本实用新型涉及电力系统的技术领域，尤其涉及一种变电站OPGW终端预留缆，主要用于电力系统的特高压、超高压、高压变电站中。

背景技术：

随着社会的不断发展，电力已成为人们生产、生活必不可少的能源，因此与电力密切相关的变电站的技术开发也越来越引起人们的重视。

目前，国内外电力系统中特高压、超高压、高压变电站的OPGW(Optical Fiber Composite Overhead Ground Wire，光纤复合架空地线)光缆的外层结构是铝包钢裸绞线。由于OPGW光缆是在输电线路的杆塔上部进行同杆架设，输电线路会对OPGW光缆产生感应电，OPGW光缆进入变电站一般会引入到预留缆叉盘缠绕4—10圈，缠绕在叉盘内的OPGW光缆存在匝间接触，OPGW光缆感应电造成匝间接触放电、电蚀断股的问题。如果在运行中的OPGW光缆存在发生断股的危险，那么将会给电网骨干通信光缆线路造成重大设备隐患，直接威胁当前智能电网的安全生产。

技术实现要素：

为克服现有技术的缺陷，本实用新型要解决的技术问题是提供了一种变电站OPGW终端预留缆，其在现场施工安装方便,提高了作业效率,保证了预留缆施工质量，提高特高压、超高压、高压变电站OPGW光缆终端预留缆安全运行率，消除电网光缆骨干线路设备隐患，促进电网安全运行率，减少光缆处的检修工作，降低电网企业运维成本，同时解决OPGW缆全线路段绝缘安装的线路中间接续缆的预留缆匝间绝缘技术问题，为拓展利用OPGW在线取电能的技术方案铺垫了安装工艺和方法。

本实用新型的技术方案是：这种变电站OPGW终端预留缆，在OPGW终端预留缆的尾端设置绝缘防护层而形成带绝缘护套层的OPGW光缆，绝缘防护层包括防水物、绝缘防护套，防水物为涂抹的防水涂胶物或缠绕的绝缘胶带，将绝缘防护套套入防水物上，通过热缩处理设备对绝缘防护套进行热缩处理，从而消除绝缘防护套内的空气，带绝缘护套层的OPGW光缆的尾端接入OPGW光缆接续盒。

本实用新型把已经生产好的OPGW成品缆再上到专用成品缆的挤包生产线上,进行挤敷绝缘防护套，然后在OPGW终端预留缆的绝缘防护套两端涂抹防水涂胶物或缠绕绝缘胶带，防水涂胶物或缠绕绝缘胶带作为防水物，将阻水防护套套入绝缘防护套与防水物的部位，通过热缩处理设备对阻水防护套进行热缩处理，从而消除绝缘防护套内的空气，因此本产品在现场施工安装方便,提高了作业效率,保证了预留缆施工质量，提高特高压、超高压、高压变电站OPGW光缆终端预留缆安全运行率，消除电网光缆骨干线路设备隐患，促进电网安全运行率，减少光缆处的检修工作，降低电网企业运维成本，同时解决OPGW缆全线路段绝缘安装的线路中间接续缆的预留缆匝间绝缘问题，为拓展利用OPGW在线取电能的技术方案铺垫了安装工艺和方法。

附图说明

图1是根据本实用新型的变电站OPGW终端预留缆的安装使用示意图；

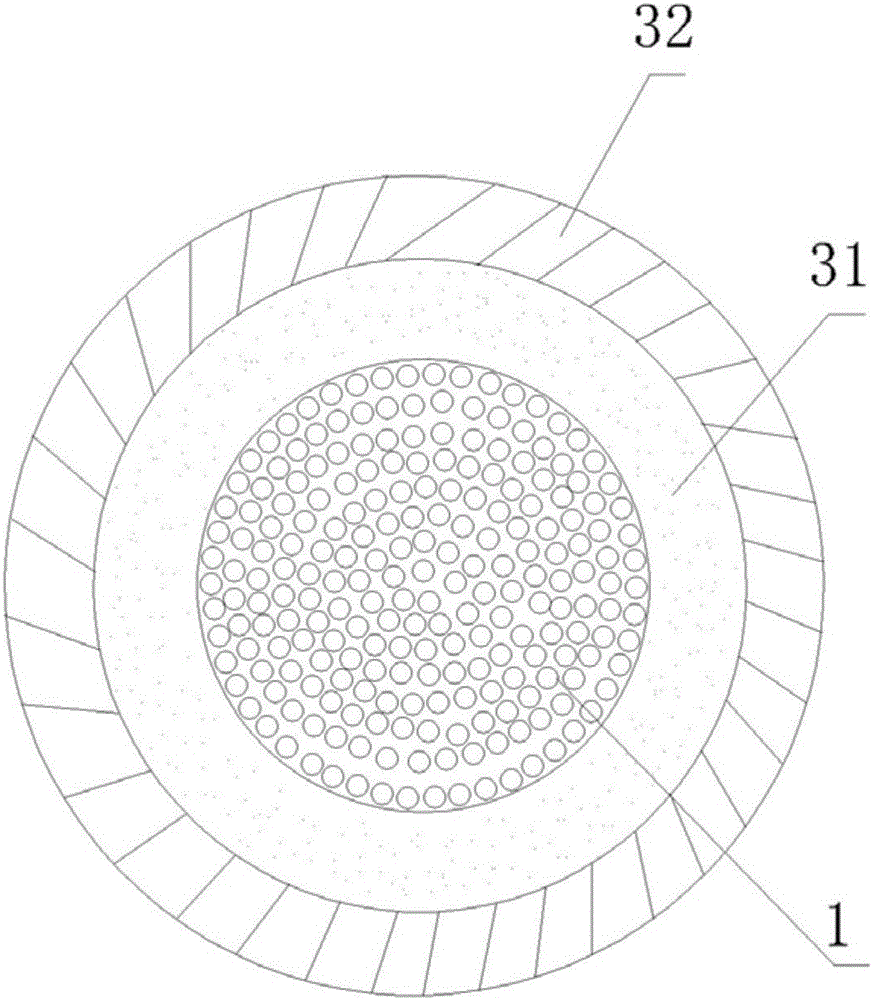

图2是根据本实用新型的变电站OPGW终端预留缆的带绝缘护套层的OPGW光缆的剖视图；

图3是根据本实用新型的变电站OPGW终端预留缆的阻水防护套的安装示意图。

具体实施方式

如图1、2所示，这种变电站OPGW终端预留缆，在OPGW终端预留缆1的尾端设置绝缘防护层3而形成带绝缘护套层的OPGW光缆6，绝缘防护层包括防水物31、绝缘防护套32，防水物为涂抹的防水涂胶物或缠绕的绝缘胶带，将绝缘防护套套入防水物上，通过热缩处理设备对绝缘防护套进行热缩处理，从而消除绝缘防护套内的空气，带绝缘护套层的OPGW光缆的尾端接入OPGW光缆接续盒2。另外，该光缆接续盒具有引导缆5。

本实用新型把已经生产好的OPGW成品缆再上到专用成品缆的挤包生产线上,进行挤敷绝缘防护套，然后在OPGW终端预留缆的绝缘防护套两端涂抹防水涂胶物或缠绕绝缘胶带，防水涂胶物或缠绕绝缘胶带作为防水物，将阻水防护套套入绝缘防护套与防水物的部位，通过热缩处理设备对阻水防护套进行热缩处理，从而消除绝缘防护套内的空气，因此本产品在现场施工安装方便,提高了作业效率,保证了预留缆施工质量，提高特高压、超高压、高压变电站OPGW光缆终端预留缆安全运行率，消除电网光缆骨干线路设备隐患，促进电网安全运行率，减少光缆处的检修工作，降低电网企业运维成本，同时解决OPGW缆全线路段绝缘安装的线路中间接续缆的预留缆匝间绝缘问题，为拓展利用OPGW在线取电能的技术方案铺垫了安装工艺和方法。

优选地，绝缘防护层设在OPGW终端预留缆的尾端2～5米处，绝缘防护层的长度为20～50米。这样正好把要缠绕的OPGW光缆匝间进行绝缘保护。

挤包绝缘护套长度，生产厂家是按用户订单要求进行生产OPGW挤包绝缘护套长度。因为在不同电压等级的输电杆塔其高度不一样，因此OPGW引下缆的长度就不一样。用户是根据工程的杆塔高度确认OPGW引下缆预留长度。

优选地，所述热缩处理设备是热风枪。采用这种设备成本低，购买方便。

优选地，该变电站OPGW终端预留缆还包括阻水防护套4，其套在带绝缘护套层的OPGW光缆的两端，并且通过热缩处理设备对阻水防护套进行热缩处理，防止带绝缘护套层的OPGW光缆的两端张开，消除阻水防护套内的空气。这样能够保证光缆的端部能够防水。

优选地，如图3所示，所述阻水防护套4包括大直径部41和小直径部42，大直径部套在绝缘防护层外，小直径部套在OPGW终端预留缆未设置绝缘防护层的那部分外。这样能够使整个OPGW终端预留缆都受到保护。

现场施工安装OPGW缆整盘缆的订货长度是按工程设计的路由长度进行配盘。挤有绝缘护套层的端部缆前3～5米是用来牵引；在接续时一般剪掉，防止在牵引中造成受损或断杆影响工程施工质量。

在接续OPGW光缆前应将阻水护套，套在OPGW绝缘护套层两端，然后用热缩设备进行封装；在完成阻水护套安装工续后再进行OPGW光缆纤芯接续工作；纤芯接续完毕后将接续盒盖锁紧后，再进行OPGW预留缆缠入叉盘内，并进行预留缆紧固工作。

还提供了一种变电站OPGW终端预留缆的制造方法，其包括以下步骤：

(1)把已经生产好的OPGW成品缆再上到专用成品缆的挤包生产线上,进行挤敷绝缘防护套；

(2)在OPGW终端预留缆的绝缘防护套的两端涂抹防水涂胶物或缠绕绝缘胶带；

(3)将阻水防护套套入绝缘防护套与防水物的部位；

(4)通过热缩处理设备对阻水防护套进行热缩处理，防止带绝缘护套层的OPGW光缆的两端张开，消除阻水防护套内的空气。

优选地，根据输电杆塔的电压等级和安装高度，确定OPGW终端预留缆1和带绝缘护套层的OPGW光缆6的长度。

优选地，所述步骤(2)中绝缘防护层的起始端设在OPGW终端预留缆的尾端2～5米处，绝缘防护层的长度是根据用户要求制造。

优选地，所述步骤(4)中所述阻水防护套4包括大直径部41和小直径部42，大直径部套在绝缘防护层外，小直径部套在OPGW终端预留缆未设置绝缘防护层的那部分外。

本实用新型的有益效果为：

1)本实用新型100％解决了特高压、超高压、高压变电站OPGW终端预留盘内缠绕的OPGW匝间感应电引起的匝间接触放电电蚀断股问题。

2)本实用新型方法是把OPGW终端预留缆在缠入预留缆叉盘前，采用绝缘材料和填充物对OPGW预留缆外层进行全绝缘工艺处理后再缠入预留缆叉盘内，经过绝缘工艺后可以100％保证OPGW预留缆在叉盘内不发生匝间电蚀断股问题。

3)尤其是用于特高压变电站OPGW终端预留缆匝间绝缘工艺。

4)尤其是用于OPGW缆绝缘线路中间OPGW缆接续时从杆塔引下OPGW预留缆的匝间绝缘工艺。

5)本实用新型可用于使用多种材料的预留缆叉盘，尤其是使用金属叉盘，不发生匝间电缆断股问题。由于非金属叉缆盘生产成本较高，采用扁钢叉盘可以降低叉盘成本。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，在电网使用OPGW终端绝缘缆或OPGW整盘缆全程挤包各类绝缘材料进行绝缘处理，用于电网OPGW线路的绝缘缆，均仍属本实用新型技术方案的保护范围。
