通讯电缆连接结构的制作方法

本实用新型涉及光纤通讯光缆技术领域，具体涉及一种通讯电缆连接结构。

背景技术：

随着通信业的飞速发展，尤其是宽带技术、3G网络的发展，国内外光纤的需求量与日俱增，光缆中的光纤的最大芯数的记录也不断地被刷新，光纤的纤芯密度也不断地增长；另一方面，随着社会的飞速发展，资源越来越被人们重视，因此，人们对于低碳的要求越来越明确。

现有的通讯电缆一般深埋地下，地下土壤环境复杂，容易出现渗水、虫害和鼠害威胁，尤其是通讯电缆接线处特别容易出现损害，一旦出现电缆表皮被破坏，就会严重影响通讯质量甚至造成通讯终端，如何最大程度降低上述危害的影响，并可及时发现故障点以进行抢修，成为行业内急需解决的问题。

技术实现要素：

本实用新型提供了一种通讯电缆连接结构，以解决现有技术存在的通讯电缆接线处易被渗水、虫害和鼠害损害和故障不易察觉的问题。

本实用新型解决其技术问题所采用的技术方案是：

一种通讯电缆连接结构，包括光纤电缆和若干接线固定器，接线固定器安装在光纤电缆的接线处，接线固定器由内管和外管通过表面螺纹连接而成，内管的内管壁设置弹性卡接层，弹性卡接层内表面设置若干卡槽，其中一个卡槽卡接一个光纤湿度传感器，内管壁的外表面设置环形密封垫。

本实用新型在光纤电缆接线处设置接线固定器，接线固定器内置光纤湿度传感器，可实时监控通讯电缆渗水情况，并可及时通报，同 时接线固定器可有效避免虫害和鼠害的损害，具有设计合理、安全牢固和自动化程度高的优点。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图；

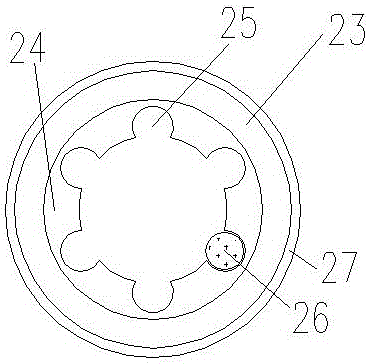

图2是本实用新型接线固定器的结构示意图。

图中1光纤电缆、2接线固定器、21内管、22外管、23内管壁、24弹性卡接层、25卡槽、26光纤湿度传感器、27环形密封垫。

具体实施方式

如图1和图2所示，一种通讯电缆连接结构，包括光纤电缆1和若干接线固定器2，接线固定器2安装在光纤电缆1的接线处，接线固定器2由内管21和外管22通过表面螺纹连接而成，内管21的内管壁23设置弹性卡接层24，弹性卡接层24内表面设置若干卡槽25，其中一个卡槽卡接一个光纤湿度传感器26，内管壁23的外表面设置环形密封垫27。

本实用新型在光纤电缆接线处设置接线固定器，接线固定器内置光纤湿度传感器，可实时监控通讯电缆渗水情况，并可及时通报，同时接线固定器可有效避免虫害和鼠害的损害，具有设计合理、安全牢固和自动化程度高的优点。
