一种检测小跨径桥梁支座病害情况的潜望镜式观测仪的制作方法

本实用新型属于桥梁工程测量设备技术领域，具体来说，涉及到一种检测小跨径桥梁支座病害情况的潜望镜式观测仪。

背景技术：

支座是连接桥梁上下部结构的重要部件，主要起到传递荷载、满足上部结构转角变形、缓冲冲击、减震隔震作用。目前，公路桥梁几乎全部选用橡胶支座，其用量大，病害多，成为桥梁养护维修工作的重点。引起橡胶支座的病害的最主要原因有：(1)橡胶支座材质自身的老化；(2)橡胶支座产品质量问题；(3)施工、养护管理不善；(4)支座设计、选型及布置不合理。影响橡胶支座使用寿命的原因很多，除上述因素以外，桥墩的不均匀沉降、倾斜、水平变位和上部结构位移等都是影响橡胶支座使用寿命的重要因素。在桥梁结构运营过程中，经常发现板式橡胶支座剪切变形明显、严重开裂、脱空、偏位等现象。

目前，对运营中的小跨径桥梁支座的检测主要问题在于：桥梁支座位于梁端底部，所处狭长空间内，一般净空高度只有4～10cm不等，深度20～60cm不等，且环境昏暗，表面被杂物遮挡覆盖。在净空高度仅有4cm左右的空间环境里，检测人员眼睛距头顶距离的局限性，检测人员无法观察支座的现状。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种成本低廉，方便实用的检测小跨径桥梁支座病害情况的潜望镜式观测仪。

本实用新型所述的一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述潜望镜式观测仪包括光线入射孔1、可伸缩镜筒2、第一反射镜面3、常规镜筒4、第二反射镜面5、控制钮6、第三反射镜面7和观察孔8；光线入射孔1设在可伸缩镜筒2右端，其截面形式为矩形，沿截面周围布置有LED灯9；可伸缩镜筒2垂直连接在常规镜筒4右上端，从右往左依次套接实现伸缩，常规镜筒4的另一端为观察孔8；常规镜筒4呈直角U字形，从上到下再从右到左，三个转角处分别设有第一反射镜面3、第二反射镜面5和第三反射镜面7；所述第一反射镜面3、第二反射镜面5、第三反射镜面7均为平面镜且背面镀反光层；所述控制钮6设在 常规镜筒4内第二反射镜面5和第三反射镜面7之间位置，其为LED灯9的电源控制按钮，用于控制LED灯所处状态为工作或非工作。

本实用新型所述的一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述入射孔1截面形式为矩形，矩形截面高度为30±1mm，长为100±5mm；矩形截面壁厚3mm，沿壁厚方向均匀布置六个LED灯9。

本实用新型所述的一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述可伸缩镜筒2采用三级伸缩装置，从右往左依次套接实现伸缩，其长度依次为150mm、150mm和200mm，最小拉伸长度为200mm，最大拉伸长度可达500mm；镜筒2内壁涂无光黑色油漆；

本实用新型所述的一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述第一反射镜面3与可伸缩镜筒2水平内壁成135度角，第二反射镜面5、第三反射镜面7与常规镜筒4水平内壁成135度角。

本实用新型所述的一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述控制钮6通过内置导线与LED灯9相连，用于控制LED灯所处状态为工作或非工作。

本实用新型所述的一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述观察孔8方向竖直向上，方便检测人员观测支座病害情况。

本实用新型所述的一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述LED灯9光源扩展为面光源，增大发光面，可消除眩光。

使用时，根据小跨径桥梁支座距墩台面的远近程度，调节可伸缩镜筒，使其距离适中，便于观测支座脱空程度；根据检测现场光线的明暗程度，打开或关闭控制钮，控制LED灯所处状态为工作或非工作。检测人员从观察孔即可观察支座的情况。

与现有技术相比，本实用新型所述的检测小跨径桥梁支座病害情况的潜望镜式观测仪，解决了小跨径桥梁支座净空高度过低，检测人员眼睛距头顶距离的局限性，无法正常观察运营桥梁支座情况；且观察孔方向竖直向上，设计人性化，极大方便了检测人员观察；整套设备的投资成本低廉，方便实用。

附图说明

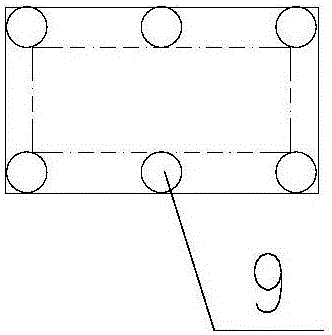

图1：潜望镜式观测仪示意图；图2：光线入射孔孔口截面图；光线入射孔-1、 可伸缩镜筒-2、第一反射镜面-3、常规镜筒-4、第二反射镜面-5、控制钮-6、第三反射镜面-7、观察孔-8、LED灯-9。

具体实施方式

下面结合具体的实施例对本实用新型所述的检测小跨径桥梁支座病害情况的潜望镜式观测仪做进一步说明，但是本实用新型的保护范围并不限于此。

实施例1

一种检测小跨径桥梁支座病害情况的潜望镜式观测仪，所述潜望镜式观测仪包括光线入射孔1、可伸缩镜筒2、第一反射镜面3、常规镜筒4、第二反射镜面5、控制钮6、第三反射镜面7和观察孔8；光线入射孔1设在可伸缩镜筒2右端，其截面形式为矩形，沿截面周围布置有LED灯9；可伸缩镜筒2垂直连接在常规镜筒4右上端，从右往左依次套接实现伸缩，常规镜筒4的另一端为观察孔8；常规镜筒4呈直角U字形，从上到下再从右到左，三个转角处分别设有第一反射镜面3、第二反射镜面5和第三反射镜面7；所述第一反射镜面3、第二反射镜面5、第三反射镜面7均为平面镜且背面镀反光层；所述控制钮6设在常规镜筒4内第二反射镜面5和第三反射镜面7之间位置，其为LED灯9的电源控制按钮，用于控制LED灯所处状态为工作或非工作。

所述入射孔1截面形式为矩形，矩形截面高度为30±1mm，长为100±5mm；矩形截面壁厚3mm，沿壁厚方向均匀布置六个LED灯9。所述可伸缩镜筒2采用三级伸缩装置，从右往左依次套接实现伸缩，其长度依次为150mm、150mm和200mm，最小拉伸长度为200mm，最大拉伸长度可达500mm。镜筒2内壁涂无光黑色油漆。所述第一反射镜面3与可伸缩镜筒2水平内壁成135度角，第二反射镜面5、第三反射镜面7与常规镜筒4水平内壁成135度角。所述控制钮6通过内置导线与LED灯9相连，用于控制LED灯所处状态为工作或非工作。所述观察孔8方向竖直向上，方便检测人员观测支座病害情况；所述LED灯9光源扩展为面光源，增大发光面，可消除眩光。

使用时，根据小跨径桥梁支座距墩台面的远近程度，调节可伸缩镜筒，使其距离适中，便于观测支座脱空程度；根据检测现场光线的明暗程度，打开或关闭控制钮，控制LED灯所处状态为工作或非工作。检测人员从观察孔即可观察支座的情况。

与现有技术相比，本实用新型所述的检测小跨径桥梁支座病害情况的潜望镜式观测仪，解决了小跨径桥梁支座净空高度过低，检测人员眼睛距头顶距离的局限性，无法正常观察运营桥梁支座情况；且观察孔方向竖直向上，设计人性化，极大方便了检测人员观察；整套设备的投资成本低廉，方便实用。
