一种智能眼镜和智能眼镜系统的制作方法

本实用新型涉及眼镜技术领域，特别涉及一种智能眼镜和智能眼镜系统。

背景技术：

当代社会中，便携移动终端设备(如手机、平板电脑等)已经成为人们日常生活和工作不可缺少的一部分。对于这种便携终端设备，人们更乐意享受的是其带来的娱乐效果，如看视频、看电子书等在很大程度上丰富了我们的生活。但是，我们也常常见到这样的现象，在行走中、过马路的过程中或者其他任何可能的场所，人们总是在低头使用手中的移动终端，全然不顾自己所处的场景，给我们的人身安全带来极大的安全隐患。

技术实现要素：

鉴于现有技术中人们使用手中的便携移动终端易带来安全隐患的问题，提出了本实用新型的一种智能眼镜和智能眼镜系统，以便解决或至少部分地解决上述问题。

根据本实用新型的一个方面，提供了一种智能眼镜，所述智能眼镜包括镜框、镜片和镜腿，所述镜片内嵌有屏幕模块，一侧所述镜腿上设置有无线连接芯片，另一侧所述镜腿上设置有供电模块，所述无线连接芯片通过设置在所述镜框上的连接器对应电连接所述屏幕模块，所述供电模块为各部分供电；

所述无线连接芯片无线连接便携移动终端，将便携移动终端传输的屏幕内容通过所述连接器发送到所述屏幕模块，便于使用者在佩戴该智能眼镜时直接观看到便携移动终端正在显示的屏幕内容。

可选地，对应内嵌有所述屏幕模块位置处的所述镜片的材料内包含有温感微胶囊，该温感微胶囊内包裹有随温度变高颜色变深的化合物。

根据本实用新型的另一个方面，提供了一种智能眼镜系统，其特征在于，所述智能眼镜系统包括：如上任一项所述的智能眼镜，以及便携移动终端；

所述便携移动终端无线连接所述智能眼镜的无线连接芯片，向所述无线连接芯片传输屏幕内容和声音信号；以及通过所述无线连接芯片接收所述智能眼镜的麦克风模块拾取的使用者的声音。

综上所述，本实用新型的智能眼镜是在原始结构的眼镜的基础上，在镜片上内嵌屏幕模块、在两侧镜腿上分别设置无线连接芯片和为各部分供电的供电模块，其中无线连接芯片通过设置在镜框上的连接器电连接屏幕模块，用于无线连接便携移动终端，将便携移动终端传输的屏幕内容通过连接器发送到屏幕模块，便于使用者在佩戴该智能眼镜时直接观看到便携移动终端正在显示的屏幕内容。

在优选实施例中，通过在对应内嵌有屏幕模块位置处的镜片的材料内包裹有随温度变高颜色变深的化合物的温感微胶囊，当智能眼镜的屏幕模块工作时，对应屏幕模块位置处的镜片的温度会升高，而伴随着温度的升高，该处镜片的颜色变深，从而为屏幕模块提供深色背景，便于更清晰的展示便携移动终端正在显示的屏幕内容。

可见，本实用新型能在极小程度影响使用眼镜观察环境信息的情况下，让使用者在行走过程中、过马路的过程中等运动场合下保持抬头姿势观察周围环境的同时也可以享受便携移动终端带来的乐趣，避免了存在的安全隐患，同时在其它非运动场合下使用该智能眼镜，可以解放双手，免除手拿手机的疲劳感，增强使用者的体验。

附图说明

图1为本实用新型一个实施例提供的一种智能眼镜结构示意图；

图2为本实用新型一个实施例提供的一种智能眼镜系统示意图。

具体实施方式

本实用新型的设计思路是：为解决在现实生活中人们不顾场合总是低头使用手中的便携移动终端，易带来安全隐患的问题，本实用新型在原始眼镜结构的基础上，在镜片上内嵌屏幕模块、在两侧镜腿上分别设置无线连接芯片和为各部分供电的供电模块，通过无线连接芯片无线连接便携移动终端，将便携移动终端传输的屏幕内容发送到屏幕模块，便于使用者在佩戴该智能眼镜时直接观看到便携移动终端正在显示的屏幕内容。为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地详细描述。

图1为本实用新型一个实施例提供的一种智能眼镜结构示意图。如图1所示，智能眼镜包括镜框100、镜片110和镜腿120，镜片110内嵌有屏幕模块130，一侧镜腿120上设置有无线连接芯片150，另一侧镜腿120上设置有供电模块160，无线连接芯片150通过设置在镜框100上的连接器140对应电连接屏幕模块130，供电模块160电连接无线连接芯片150、连接器140，为无线连接芯片150供电以及通过连接器140为屏幕模块130供电。

其中，无线连接芯片150无线连接便携移动终端，将便携移动终端传输的屏幕内容通过连接器140发送到屏幕模块130，便于使用者在佩戴该智能眼镜时直接观看到便携移动终端正在显示的屏幕内容。在极小程度影响使用眼镜观察环境信息的情况下，让使用者在行走过程中、过马路的过程中等运动场合下保持抬头姿势观察周围环境的同时也可以享受便携移动终端带来的乐趣，避免了存在的安全隐患，同时在其它非运动场合下使用该智能眼镜，可以解放双手，免除手拿手机的疲劳感，增强使用者的体验。

在本实用新型的一个实施例中，镜片110对应内嵌有屏幕模块130位置的镜片材料内包含有温感微胶囊，该温感微胶囊内包裹有随温度变高颜色变深的化合物。当智能眼镜的屏幕模块不工作时，镜片110就是普通的镜片；当智能眼镜的屏幕模块工作时，供电模块160通过连接器140向屏幕模块130供电，会伴随着屏幕模块130的温度升高，此时对应内嵌有屏幕模块130位置处的镜片因为温感微胶囊的存在而颜色变深，从而为屏幕提供深色背景，便于更清晰的展示便携移动终端正在显示的屏幕内容。

在本实用新型的一个实施例中，在一侧的镜腿120上还设置有耳机模块170，且耳机模块170设置在镜腿120对应人耳的位置。无线连接芯片150电连接耳机模块170，将便携移动终端传输的正在发出的声音信号发送给耳机模块170，便于使用者在佩戴该智能眼镜时直接听收到便携移动终端正在发出的声音信号；供电模块160电连接耳机模块170，为耳机模块170供电。该耳机模块170只存在于一侧镜腿上，可以保证使用者在收听便携移动终端发来的声音的同时，也能听见外界环境的声音，保证使用过程中的安全性。

在本实用新型的一个实施例中，在一侧的镜腿120上还设置有麦克风模块180，且麦克风模块180设置在镜腿120连接镜框100的位置；无线连接芯片150电连接麦克风模块180，麦克风模块180拾取使用者的声音，通过无线连接芯片发送给便携移动终端，便于使用者在佩戴该智能眼镜时直接与便携移动终端进行语音沟通；供电模块160电连接麦克风模块180，为麦克风模块180供电。

在本实用新型的一个实施例中，在一侧的镜腿120上还设置有控制开关190，用于控制无线连接芯片150同时向两个屏幕模块130、或者仅向其中一个屏幕模块130、或者停止向任一个屏幕模块130发送便携移动终端的屏幕内容，便于使用者根据自己意愿灵活地使用该智能眼镜。

在本实用新型的一个实施例中，实现电连接的导线均沿智能眼镜的边框走线，保证该智能眼镜的便携和美观。

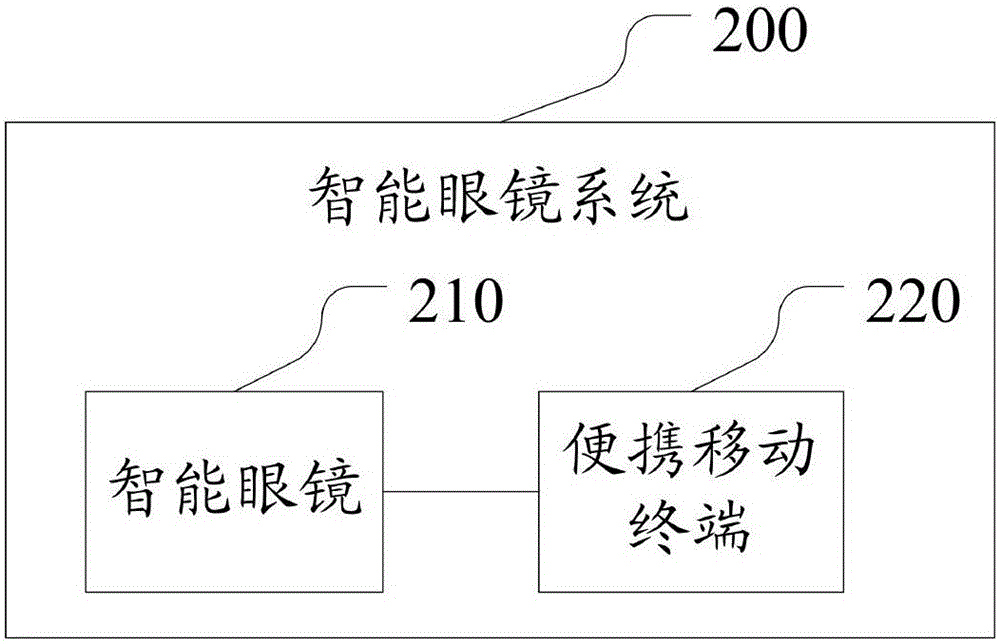

图2为本实用新型一个实施例提供的一种智能眼镜系统示意图、如图2所示，该智能眼镜系统200包括：智能眼镜210和便携移动终端220。

便携移动终端220无线连接智能眼镜210的无线连接芯片，向无线连接芯片传输屏幕内容和声音信号；以及通过无线连接芯片接收智能眼镜210的麦克风模块拾取的使用者的声音。

在本实用新型的一个实施例中，便携移动终端包括手机、平板电脑。

需要说明的是，图2所示系统的各实施例与图1所示智能眼镜的各实施例对应相同，上文中已有详细说明，在此不再赘述。

综上所述，本实用新型的智能眼镜是在原始结构的眼镜的基础上，在镜片上内嵌屏幕模块、在两侧镜腿上分别设置无线连接芯片和为各部分供电的供电模块，其中无线连接芯片通过设置在镜框上的连接器对应电连接屏幕模块，用于无线连接便携移动终端，将便携移动终端传输的屏幕内容通过连接器发送到屏幕模块，便于使用者在佩戴该智能眼镜时直接观看到便携移动终端正在显示的屏幕内容。

在优选实施例中，通过在对应内嵌有屏幕模块位置处的镜片的材料内包裹有随温度变高颜色变深的化合物的温感微胶囊，当智能眼镜的屏幕模块工作时，对应屏幕模块位置处的镜片的温度会升高，而伴随着温度的升高，该处镜片的颜色变深，从而为屏幕模块提供深色背景，便于更清晰的展示便携移动终端正在显示的屏幕内容。

可见，本实用新型能在极小程度影响使用眼镜观察环境信息的情况下，让使用者在行走过程中、过马路的过程中等运动场合下保持抬头姿势观察周围环境的同时也可以享受便携移动终端带来的乐趣，避免了存在的安全隐患，同时在其它非运动场合下使用该智能眼镜，可以解放双手，免除手拿手机的疲劳感，增强使用者的体验。

以上所述，仅为本实用新型的具体实施方式，在本实用新型的上述教导下，本领域技术人员可以在上述实施例的基础上进行其他的改进或变形。本领域技术人员应该明白，上述的具体描述只是更好的解释本实用新型的目的，本实用新型的保护范围应以权利要求的保护范围为准。
