一种便于安装的导光板的制作方法

本实用新型涉及导光板技术领域，具体为一种便于安装的导光板。

背景技术：

导光板是一个平板，它一侧设置有凸起和凹槽，实现侧方位光转为垂直导光板射出。导光板设置在导光架上，导光架现在的结构是在侧面设置有翻边，导光板安装在翻边里面。

现有的安装往往先将导光架拆分后进行安装导光组件，安装时仅仅通过卡接配合，难以实现固定，而采用螺栓固定会导致导光架整体占用面积较大，影响使用效果。鉴于此，我们提出一种便于安装的导光板。

技术实现要素：

本实用新型的目的在于提供一种便于安装的导光板，以解决上述背景技术中提出的不方便对导光架进行合理安装的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种便于安装的导光板，包括导光架以及安装在所述导光架内部的导光组件，所述导光架包括安装板以及安装在所述安装板两端的侧翻边，两个所述侧翻边底部之间设置有底翻边，所述侧翻边的内部设置有内槽，所述侧翻边靠近所述底翻边一侧设置有安装孔，所述安装孔的两侧分别设置有卡槽，所述安装孔内设置有固定环，所述固定环的内壁设置有螺纹槽，所述固定环的两端安装有卡块，所述固定环的内设置有螺纹杆，所述底翻边的内部设置有安装槽，所述底翻边靠近所述侧翻边一侧设置有螺纹孔。

优选的，所述固定环和所述安装孔卡接配合。

优选的，所述卡块和所述卡槽卡接配合。

优选的，所述螺纹杆和所述螺纹孔螺纹连接。

优选的，所述螺纹杆和所述固定环螺纹配合。

优选的，所述导光组件包括导光板以及安装在所述导光板底部的反光板，所述导光板的内壁设置有若干个凹槽，所述反光板的顶部设置有若干个凸块。

优选的，所述凸块的截面呈三角形。

与现有技术相比，本实用新型的有益效果：

1、该便于安装的导光板，螺纹杆螺入到固定环内部，将侧翻边以及底翻边进行固定，同时螺纹杆完全进入到安装槽内，在保障导光架安装牢固的同时，减少导光架整体的占用面积，提高使用效果。

2、该便于安装的导光板，通过反光板表面的凸块进行折射，由于反光板的凸块呈三角形，减少折射产生的光线散射现象，进而增加了整体导光的效果。

附图说明

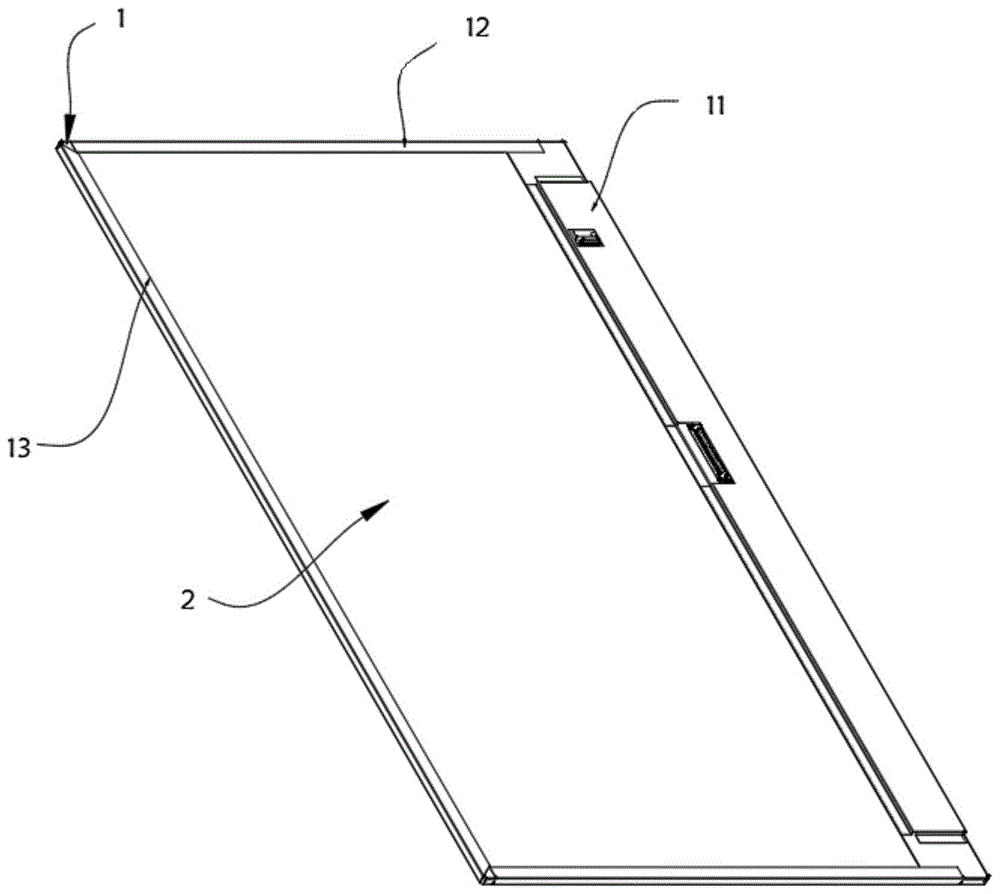

图1为本实用新型的整体结构示意图；

图2为本实用新型的安装板结构示意图；

图3为本实用新型的图2中A处结构示意图；

图4为本实用新型的底翻边结构示意图；

图5为本实用新型的导光组件结构示意图。

图中：1、导光架；11、安装板；12、侧翻边；13、底翻边；131、安装槽；132、螺纹孔；14、内槽；15、安装孔；16、卡槽；17、固定环；18、螺纹槽；19、卡块；110、螺纹杆；2、导光组件；21、导光板；22、反光板；23、凹槽；24、凸块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-5，本实用新型提供一种技术方案：

一种便于安装的导光板，如图1至图4所示，包括导光架1以及安装在导光架1内部的导光组件2，导光架1包括安装板11以及安装在安装板11两端的侧翻边12，两个侧翻边12底部之间设置有底翻边13，侧翻边12的内部设置有内槽14，侧翻边12靠近底翻边13一侧设置有安装孔15，安装孔15的两侧分别设置有卡槽16，安装孔15内设置有固定环17，固定环17的内壁设置有螺纹槽18，固定环17的两端安装有卡块19，固定环17的内设置有螺纹杆110，底翻边13的内部设置有安装槽131，底翻边13靠近侧翻边12一侧设置有螺纹孔132，固定环17和安装孔15卡接配合，卡块19和卡槽16卡接配合，螺纹杆110和螺纹孔132螺纹连接，螺纹杆110和固定环17螺纹配合。

本实施例中，底翻边13和卡槽16卡接配合，方便将底翻边13固定在侧翻边12内。

进一步的，安装孔15和螺纹孔132位于同一条水平直线上，方便螺纹杆110从安装孔15插入并落入到螺纹孔132内。

具体的，导光架1整体采用铝合金材质制成，使得导管架1具有一定的金属弹性，且结构坚硬，经久耐用。

在具体实施过程中，为了提高导光组件2整体的导光效果，本发明人员对导光组件2的结构作出改进，如图5所示，导光组件2包括导光板21以及安装在导光板21底部的反光板22，导光板21的内壁设置有若干个凹槽23，反光板22的顶部设置有若干个凸块24，凸块24的截面呈三角形。

本实施例中，凹槽23和凸块24位于同一水平直线上，方便凸块24折射的光线进入到凹槽23内部。

进一步的，凸块24采用光学级的亚克力材质制成，方便凸块24的透光效果好。

本实施例的便于安装的导光板在使用时，先将导光架1的底翻边13从侧翻边12抽出，此时将反光板22放入到导光架1内，并将导光板21压在反光板22的表面，安装完毕后，再次将底翻边13放入到侧翻边12的内槽14中推入，直到底翻边13的安装槽131底部抵至到导光组件2一侧，此时将螺纹杆110插入到固定环17内，并旋转螺纹杆110使得螺纹杆110螺入到固定环17内部，而固定环17的卡块19卡在卡槽16内部，使得固定环17保持固定，而螺纹杆110螺入到螺纹槽18内时，将侧翻边12以及底翻边13进行固定，同时螺纹杆110完全进入到安装槽131内，在保障导光架1安装牢固的同时，减少导光架1整体的占用面积，提高使用效果；

光源从导光板21侧面进入，通过反光板22表面的凸块24进行折射，由于反光板22的凸块24呈三角形，减少折射产生的光线散射现象，从而提高进入到凹槽23内部的光线强度，进而增加了整体导光的效果。

综上所述，螺纹杆110螺入到固定环17内部，将侧翻边12以及底翻边13进行固定，同时螺纹杆110完全进入到安装槽131内，在保障导光架1安装牢固的同时，减少导光架1整体的占用面积，提高使用效果；通过反光板22表面的凸块24进行折射，由于反光板22的凸块24呈三角形，减少折射产生的光线散射现象，进而增加了整体导光的效果。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
