快易灯座的制作方法

本实用新型属于灯座技术领域，尤其是涉及一种快易灯座。

背景技术：

现有T8灯管卡座可分为两种，第一种为旋转式卡座，即灯管两端插头垂直放入卡座槽内旋转90度后定位，此定位方式直接由灯管两端插头带动卡槽旋转，旋转过度易造成灯管两端插头松动，旋转不到位又极易导致两端接触不良不通电，不适用于高频率使用。第二种为槽位卡座，即由铜片成型弧形导向接触槽，灯管两端插头直接按压入槽，此定位方式一般采用薄铜片成型，两端插头按压卡入后极易在插口上形成刮痕影响产品美观度，多次使用后铜片成型槽容易变形导致接触不良，倒置使用时灯管易掉落。

技术实现要素：

本实用新型的目的是要解决现有技术的不足之处，而提供一种快速实现灯管卡接、接触效果好、耐用性强的快易灯座。

本实用新型的目的是通过下列技术方案解决的：

一种快易灯座，其特征在于：包括有下座，下座顶部对称固定有左卡灯片和右卡灯片，左卡灯片和右卡灯片分别连接有左卡线片和右卡线片，左卡灯片和右卡灯片外套设有上座，上座底部与下座顶部固定连接；

所述上座左前侧延竖直方向开有左通孔，左通孔顶部开设有左滑道，所述左卡灯片穿过左通孔且其顶部处于左滑道内；所述上座右前侧延竖直方向开有右通孔，右通孔顶部开设有右滑道，所述右卡灯片穿过右通孔且其顶部处于右滑道内。

进一步地，所述左卡灯片包括有“Z”型夹片，“Z”型夹片包括向右倾斜的上斜片、顶部与上斜片底部连接且向左倾斜的中斜片、顶部与中斜片底部连接且向右倾斜的下斜片，下斜片底部固定有竖直设置的第一竖片，第一竖杆底部左侧固定有水平设置的第一横片，所述第一横片上开设有第一通孔；所述右卡灯片与左卡灯片相对称。

进一步地，所述左卡线片和右卡线片结构相同，其纵截面为“L”型，包括有水平设置第二横片以及垂直固定在第二横片后端第二竖片，第二横片的前端开设有第二通孔。

进一步地，所述下座顶部左前侧设有左螺纹通孔，下座顶部左后侧开设有左卡槽，所述左卡槽深度大于第二竖片的高度，所述下座后侧面左端开设有与左卡槽连通的左插线孔，所述左卡线片的第二竖片设置在左卡槽内，左卡线片的第二横片设置在下座顶面左侧，左卡线片第二横片的第二通孔与左螺纹通孔对应设置，所述左卡灯片的第一横片处于左卡线片的第二横片上方且第一通孔与第二通孔对应设置；还包括有第一螺钉，所述左卡灯片、左卡线片通过第一螺钉固定在下座上；

所述下座顶部右前侧设有右螺纹通孔，下座顶部右后侧开设有右卡槽，所述右卡槽深度大于第二竖片的高度，所述下座后侧面右端开设有与右卡槽连通的右插线孔，所述右卡线片的第二竖片设置在右卡槽内，右卡线片的第二横片设置在下座顶面右侧，右卡线片第二横片的第二通孔与右螺纹通孔对应设置，所述右卡灯片的第一横片处于右卡线片的第二横片上方且第一通孔与第二通孔对应设置；还包括有第二螺钉，所述右卡灯片、右卡线片通过第二螺钉固定在下座上。

本实用新型所述下座底部开设有螺纹通孔，所述上座底部与螺纹通孔相配合的位置开设有螺纹盲孔，还包括有第三螺钉，下座和上座通过第三螺钉相固定。

本实用新型所述上座顶部设有纵截面为三角形三棱柱形导向柱，所述导向柱处于左滑道与右滑道之间。

本实用新型所述左滑道顶部左侧设有左倒角；所述右滑道顶部右侧设有右倒角。

优选地，所述左卡灯片和右卡灯片的材料为不锈钢。

优选地，所述左卡线片和右卡线片的材料为不锈钢。

和现有技术相比本实用新型具有以下特点和有益效果：

1、实用新型设置有高弹性的“Z”型左卡灯片和右卡灯片，灯管两端插头延导向柱放入上座的左滑道和右滑道后，按压灯管两端，一端的两个插头分别延左卡灯片右侧和右卡灯片左侧滑入到左滑道和右滑道最下端，左卡灯片和右卡灯片分别将两个插头夹住实现快速定位。

2、上座顶部设有纵截面为三角形三棱柱形导向柱，所述导向柱处于左滑道与右滑道之间，左滑道顶部左侧设有左倒角，右滑道顶部右侧设有右倒角。导向柱分别与左倒角、右倒角配合，使灯管的插头更加快速准确地进入到左滑道和右滑道。

附图说明

图1为本实用新型主视透视结构示意图。

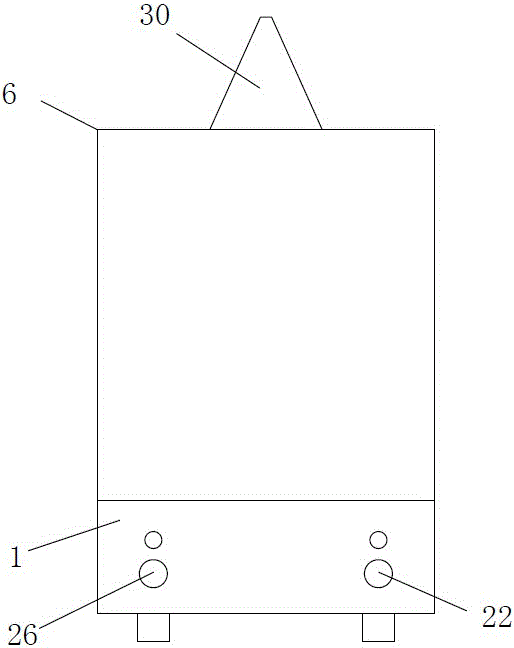

图2为本实用新型后视结构示意图。

图3为本实用新型左视剖视结构示意图。

图4为本实用新型右视剖视结构示意图。

图5为本实用新型左卡灯片主视结构示意图。

图6为本实用新型右卡灯片主视结构示意图。

图7为本实用新型左卡线片左视结构示意图。

图8为本实用新型右卡线片右视结构示意图。

具体实施方式

下面将结合附图对本实用新型做进一步详细说明。

如图1所示，一种快易灯座，其特征在于：包括有下座1，下座1顶部对称固定有左卡灯片2和右卡灯片3，左卡灯片2和右卡灯片3分别连接有左卡线片4和右卡线片5，左卡灯片2和右卡灯片3外套设有上座6，上座6底部与下座1顶部固定连接。

所述上座6左前侧延竖直方向开有左通孔7，左通孔7顶部开设有左滑道8，所述左卡灯片2穿过左通孔7且其顶部处于左滑道8内；所述上座6右前侧延竖直方向开有右通孔9，右通孔9顶部开设有右滑道10，所述右卡灯片3穿过右通孔9且其顶部处于右滑道10内。

如图5、图6所示，所述左卡灯片2包括有“Z”型夹片，“Z”型夹片包括向右倾斜的上斜片11、顶部与上斜片11底部连接且向左倾斜的中斜片12、顶部与中斜片12底部连接且向右倾斜的下斜片13，下斜片13底部固定有竖直设置的第一竖片14，第一竖杆14底部左侧固定有水平设置的第一横片15，所述第一横片15上开设有第一通孔16；所述右卡灯片3与左卡灯片2相对称。

如图7、图8所示，所述左卡线片4和右卡线片5结构相同，其纵截面为“L”型，包括有水平设置第二横片17以及垂直固定在第二横片17后端第二竖片18，第二横片17的前端开设有第二通孔19。

如图1-图4所示，所述下座1顶部左前侧设有左螺纹通孔20，下座1顶部左后侧开设有左卡槽21，所述左卡槽21深度大于第二竖片18的高度，所述下座1后侧面左端开设有与左卡槽21连通的左插线孔22，在安装左卡线片4和左卡灯片2时，先将左卡线片4的第二竖片18设置在左卡槽21内，左卡线片4的第二横片17设置在下座1顶面左侧，左卡线片4第二横片17的第二通孔19与左螺纹通孔20对应设置，左卡灯片2的第一横片15处于左卡线片4的第二横片17上方且第一通孔16与第二通孔19对应设置；还包括有第一螺钉23，第一螺钉23依次拧入第一通孔16、第二通孔19和左螺纹通孔20 ，将左卡灯片2、左卡线片4固定在下座1上。

所述下座1顶部右前侧设有右螺纹通孔24，下座1顶部右后侧开设有右卡槽25，所述右卡槽25深度大于第二竖片18的高度，所述下座1后侧面右端开设有与右卡槽25连通的右插线孔26，在安装右卡线片5和右卡灯片3时，先将右卡线片5的第二竖片18设置在右卡槽25内，右卡线片5的第二横片17设置在下座1顶面右侧，右卡线片5第二横片17的第二通孔19与右螺纹通孔24对应设置，所述右卡灯片3的第一横片15处于右卡线片5的第二横片17上方且第一通孔16与第二通孔19对应设置；还包括有第二螺钉33，第二螺钉33依次拧入第一通孔16、第二通孔19和左螺纹通孔24，将右卡灯片3、右卡线片4固定在下座1上。

所述下座1底部开设有螺纹通孔27，所述上座6底部与螺纹通孔27相配合的位置开设有螺纹盲孔28，还包括有第三螺钉29，第三螺钉29依次旋入螺纹通孔27和螺纹盲孔28将下座1和上座6固定。

上座6顶部设有纵截面为三角形三棱柱形导向柱30，所述导向柱30处于左滑道8与右滑道10之间。左滑道8顶部左侧设有左倒角31；所述右滑道10顶部右侧设有右倒角32。导向柱30分别与左倒角31、右倒角32配合，使灯管的插头顺畅地进入到左滑道8和右滑道10。

优选地，所述左卡灯片2和右卡灯片3的材料为不锈钢，所述左卡线片4和右卡线片5的材料为不锈钢。

本实用新型为进一步改进T8等型号的灯座在卡位过程中存在的接触不良及卡位方式繁锁的问题，设置有高弹性的“Z”型左卡灯片2和右卡灯片3，灯管两端插头延导向柱30放入上座6的左滑道8和右滑道10后，按压灯管两端，一端的两个插头分别延左卡灯片2右侧和右卡灯片3左侧滑入到左滑道8和右滑道10最下端，左卡灯片2和右卡灯片3分别将两个插头夹住实现快速定位，在设置时，将左卡灯片2和右卡灯片3的宽度设置成宽于插头的长度，在卡座过程不会因为点位接触而导致产品表面的刮痕或接触不良的问题。

在上座6和下座2的设计上，其壳体厚度采用实际可用最大厚度，避免使用过程中因产品自身发热导致的灯座老化问题。其材料采用PC材质，材料伸缩及变形极小。

本实用新型实现T8等型号灯管快速卡位，接触效果好，避免产品损伤，耐用性强。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
