一种多功能油气储存室环保照明系统的制作方法

本实用新型涉及一种照明系统，具体地说是一种油气储存室的环保照明系统。

背景技术：

近年来，油气储存与处理已经成为了重要的工业污染问题。不论是石油化工行业还是电力行业，乃至众多大型重工业，油气的储存室都存在可挥发性有机污染与恶臭问题。长期的油桶存放和堆积会在储存室内积累大量油渍，进而挥发出相当量的VOCs以及恶臭气体，从而成为重要的有机污染源，隐含有可燃性气体压缩爆炸风险并影响储存室内工作人员的身心健康。传统的油气储存室照明系统以及通风系统只能完成照明功能与通风功能，对于储存室内的有机污染物与恶臭气体缺少处理手段，导致了储存室的作业隐患与污染排放。通过光催化降解有机污染物是当下处理VOCs的先进方法，能够高效、环保地将带有恶臭的可挥发性有机物降解为二氧化碳与水等清洁物质。然而，光催化方法虽然在实验室以及一部分工业领域已经得到了证实与应用，但是针对于油气储存室的光催化装置仍然有待建立。

有很多技术可以用于消除空气中的细菌，如化学杀菌、臭氧杀菌、传统的低压汞灯紫外线光照杀菌等。化学杀菌技术是利用化学试剂来杀菌，化学试剂容易残留在物体的表面，产生的有害物质不容易降解，对人体和环境都带来潜在的危害；臭氧杀菌技术是利用高电压激发空气放电产生臭氧，臭氧以氧原子的氧化作用破坏微生物膜的结构以实现杀菌作用；紫外杀菌的原理是紫外光子的能量被DNA中的碱基对吸收，引起遗传物质发生变异，使细菌当即死亡或不能繁殖，从而达到杀菌的目的。前两种方式显然不适用于油气储存室环境，而紫外杀菌技术则可以用来对油气储存室内的空间进行杀菌。常用的紫外光源是低压汞灯，利用低气压汞蒸气放电产生紫外辐射。但油气储存室内采用低压汞灯存在一些缺点：一是低压汞灯的放电物质汞是一种重金属，如破损泄漏后对人体的危害很大，玻璃灯管破损后也不利于修理维护；二是低压汞灯的使用寿命较短，能耗也较高，不利于大范围推广和应用。

技术实现要素：

本实用新型的目的是克服现有技术的不足，提供一种结构合理，设计有效，效果显著的多功能油气储存室环保照明系统。

为达到上述技术目的，本实用新型一种多功能油气储存室环保照明系统，包括用于照明功能的白光LED照明模块，还包含杀菌模块、去污除臭模块、检测模块以及控制模块，所述照明模块、杀菌模块和去污除臭模块的驱动装置受控制模块的控制调节，检测模块与控制模块并列，所述去污除臭模块，包括UV-LED封装器件和纳米光催化填充层，其内包含球形光催化剂；所述UV-LED封装器件UV-LED的峰值波长为200～400nm。

上面所述光催化填充层厚度为40～50mm，所述球形光催化剂的厚度为4～6mm。

上面所述去污除臭模块还包括等离子空气收集风扇，所述等离子空气收集风扇包括一组不锈钢丝网和一个等离子风扇，所述不锈钢丝网和等离子风扇嵌套设置，等离子风扇施加有一定电压。

上面所述杀菌模块包括UVC-LED封装器件，所述UVC-LED封装器件发出的光的峰值波长为200～285nm。

上面所述控制模块还设置有用于控制检测模块、杀菌模块和去污除臭模块工作周期的计时器。

上面所述检测模块为便携式VOCs检测器，包含气体探针与数字光屏，其运行时间由控制器确定。

上面所述控制模块分别外接用于手动控制LED照明模块、检测模块、杀菌模块和去污除臭模块的开关和计时器光屏与设定按钮，所述控制模块设置有受智能终端远程控制的远程控制端口。

上面所述的白光LED照明系统包括白光LED封装器和白光LED驱动器。

上面所述球形光催化剂为纳米二氧化钛覆膜。

采用上述方案后，本专利与现有技术相比，具有以下优点和效果：本结构将照明、检测、杀菌和去污除臭四个功能模块结合起来，利用可见和紫外LED实现了油气储存室照明系统所需的照明功能和扩展功能，实现了原本无法实现的油气储存室去污除臭功能、气体检测功能、杀菌功能与现有的LED照明功能的集合，能够有效去除油气储存室内的VOCs以及臭气，实现可燃性气体的报警功能，防止油气储存室爆炸以及有害气体对工作人员健康的伤害，实现油气储存室工作的零污染，达成环保照明效果。

除此之外，本专利使用UVC-LED光源来破坏细菌、病毒等微生物机体内DNA的结构，实现灭菌功能，并避免了臭气和污染气体残留对人体的危害；使用UV-LED光源照射纳米光催化填充层来促进有机物的降解、消除异味，可长期重复使用，避免了频繁更换吸附剂的维护成本，是一种环保、节能、低成本的多功能油气储存室环保照明系统。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

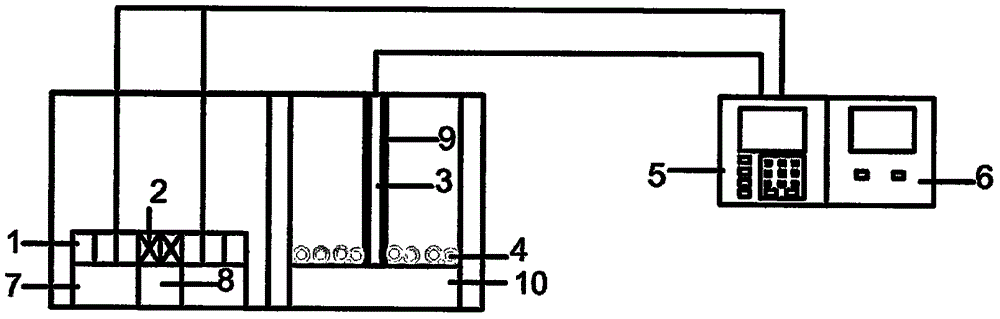

图1是本实用新型一种多功能油气储存室环保照明系统的结构原理图。

图2是本实用新型一种多功能油气储存室环保照明系统的结构示意图。

图3是图2底部功能基板的仰视图。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本专利并不局限于以下实施例。

如图1～图3所示，一种多功能油气储存室环保照明系统，包括基板和基块，在基板上集成了三个功能模块，而在基块上则集中了一个控制模块5和检测模块6，三个功能模块即LED照明模块、杀菌模块和去污除臭模块；检测模块6、LED照明模块、杀菌模块和去污除臭模块这四个功能模块均受控制模块5的控制；检测模块6与控制模块5并列。

所述去污除臭模块包括去污除臭模块LED驱动器3、若干UV-LED封装器件9、一个等离子体风扇10、一组不锈钢网11，基板上位于去污除臭模块处的部分有纳米光催化填充层4，其内填充有由纳米二氧化钛覆膜制成的球状光催化剂光催化填充层4厚度可以为40～50mm，而其中球形光催化剂的厚度可以为4～6mm。UV-LED封装器件9发出的紫外光和纳米光催化填充层4组合，具有较强的降解作用，能够分解带异味的气体分子，实现除臭的功效。而不锈钢网11和等离子风扇10之间施加一定的电压，风扇之间产生电晕放电形成等离子体，离子在静电场的作用下向阴极移动，形成离子风，引起气体流动。去污除臭模块两侧通风，则在电晕放电产生的高压静电场驱动等离子风作用下模块内外形成气体循环，将油气储存室内的异味气体引入去污除臭模块内进行光照分解。去污除臭模块采用峰值波长365nm的UV-LED封装器件9结合纳米二氧化钛光催化填充层来除臭。当UV-LED发出的紫外光照射到光催化填充层时，产生催化物来有效分解由油气和有机物释放出的有害化合物及其释放的异味气体，促进可挥发性有机物的降解，从而实现除臭的作用。

控制模块5还设置有用于控制检测模块6、杀菌模块和去污除臭模块工作周期的计时器。控制模块5分别外接用于手动控制LED照明模块、检测模块6、杀菌模块和去污除臭模块的开关和计时器光屏与设定按钮，控制模块5设置有受智能终端远程控制的远程控制端口。

所述照明模块包括白光LED驱动器1和白光LED封装器7，白光LED驱动器1和白光LED封装器件7电连接。LED照明模块采用4500K的白光LED封装器件7。白光LED封装器件7表面安装有灯罩。当照明开关打开时，白光LED灯照明，反之则熄灭。

所述检测模块6可以为便携式VOCs检测器，包含气体探针与数字光屏，其运行时间由控制器确定。

所述杀菌模块包括杀菌模块LED驱动器2和UVC-LED封装器件8，两者之间电连接，UVC-LED封装器件8的表面不安装灯罩。杀菌模块采用峰值波长268nm的UVC-LED封装器件8，具有极强的杀菌能力。在照明开关关闭的状态下由计时器控制启动UVC-LED封装器件8，并且通过计时器使开启时间控制在半个小时内；当照明开关开启时立即自动关闭UVC-LED封装器件8，防止紫外线对人体的伤害。

本说明书中所描述的以上内容仅仅是对本实用新型所作的举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本说明书的内容或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
