一种安全型氩弧焊机的制作方法

本发明涉及加工设备技术领域，具体为一种安全型氩弧焊机。

背景技术：

氩弧焊机(TIG)又名钨极惰性气体保护弧焊，是用工业钨或活性钨作不熔化电极，惰性气体(氩气)作保护的焊接方法。氩弧焊机按照电极的不同分为熔化极氩弧焊机和非熔化极氩弧焊机两种，采用高压击穿的起弧方式，必须由专人操作开关。

现在的氩弧焊机仅仅是具有氩弧焊的功能，并没有其他帮助人们进行工作的作用，并且氩弧焊机内部对于相应设备的保护与散热措施进不到位，因为氩弧焊机常年在加工现场，如果不对氩弧焊机内部的部件进行保护会缩短氩弧焊机的使用寿命。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种安全型氩弧焊机，具备方便使用布局合理的优点，解决了目前氩弧焊机在使用过程中功能单一，且受到粉尘影响较大的问题。

(二)技术方案

为实现上述具有延长寿命功能的自我保护型氩弧焊机方便使用布局合理的目的，本发明提供如下技术方案：一种安全型氩弧焊机，包括底板，所述底板的上表面固定连接有壳体，所述壳体的内部固定连接有隔板，所述隔板一侧的下部固定连接有筛板，所述筛板的下方开设有集尘腔，所述隔板远离筛板的一侧开设有工作腔，所述隔板的顶部固定连接有承压板，所述承压板的夹层内固定连接有风机，所述承压板接近壳体的一侧开设有布线孔，所述布线孔的内部固定连接有保护垫，所述承压板的上表面固定连接有挡板，所述挡板远离布线孔的一侧活动连接有置物箱，所述置物箱的一端固定连接有把手，所述壳体的顶部固定连接有保护盖，所述保护盖的下方固定连接有顶板，所述顶板的上表面固定连接有绕线桩。

优选的，所述绕线桩的底部活动连接有套筒，所述绕线桩的顶部固定连接有防脱块。

优选的，所述绕线桩的数量为四个，所述四个绕线桩以顶板的中线为对称轴对称设置。

优选的，所述风机为轴流式风扇，所述底板的下表面固定连接有滚轮。

优选的，所述保护盖的下表面开设有凹槽，所述凹槽与壳体顶部的形状适配。

优选的，所述壳体的侧面开设有相应的通孔与通槽。

(三)有益效果

与现有技术相比，本发明提供了一种安全型氩弧焊机，具备以下有益效果：

1、该具有延长寿命功能的自我保护型氩弧焊机，通过设置绕线桩与置物箱，其中绕线桩可以将多余的线进行缠绕避免了管线在收起以后不易放置导致的管线损耗和使用不便。

2、该具有延长寿命功能的自我保护型氩弧焊机，通过设置了风机和集尘腔，能够进行除尘和收集工作，将壳体内部相关工作组件上的灰尘进行处理，延长机器的使用寿命。

附图说明

图1为本发明结构示意图；

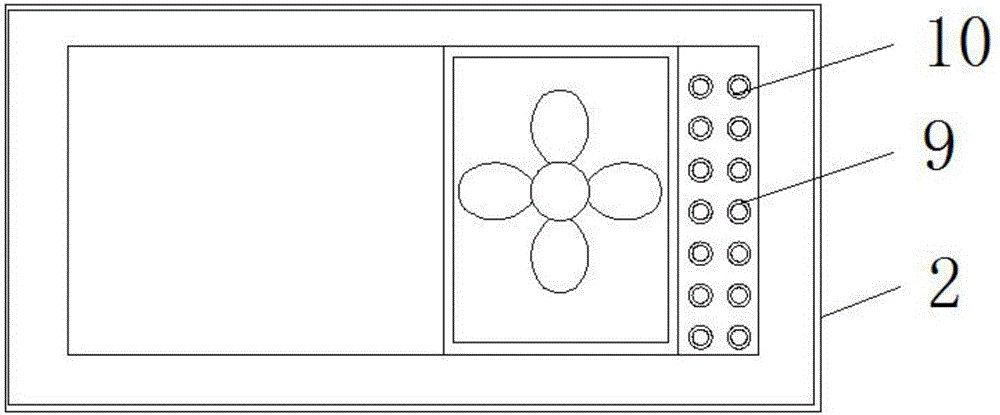

图2为本发明俯视结构剖视示意图。

图中：1底板、2壳体、3隔板、4筛板、5集尘腔、6工作腔、7承压板、8风机、9布线孔、10保护垫、11挡板、12置物箱、13把手、14保护盖、15顶板、16绕线桩、17套筒、18防脱块、19滚轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种安全型氩弧焊机，包括底板1，底板1的上表面固定连接有壳体2，壳体2的内部固定连接有隔板3，隔板3一侧的下部固定连接有筛板4，筛板4的下方开设有集尘腔5，隔板3远离筛板4的一侧开设有工作腔6，隔板3的顶部固定连接有承压板7，承压板7的夹层内固定连接有风机8，承压板7接近壳体2的一侧开设有布线孔9，布线孔9的内部固定连接有保护垫10，承压板7的上表面固定连接有挡板11，挡板11远离布线孔9的一侧活动连接有置物箱12，置物箱12的一端固定连接有把手13，壳体2的顶部固定连接有保护盖14，保护盖14的下方固定连接有顶板15，顶板15的上表面固定连接有绕线桩16。

绕线桩16的底部活动连接有套筒17，绕线桩16的顶部固定连接有防脱块18。

绕线桩16的数量为四个，四个绕线桩16以顶板15的中线为对称轴对称设置。

风机8为轴流式风扇，底板1的下表面固定连接有滚轮19。

保护盖14的下表面开设有凹槽20，凹槽20与壳体2顶部的形状适配。

壳体2的侧面开设有相应的通孔与通槽。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

氩弧焊机的内部有控制电路和引弧装置，其中电路相关配件以及结构的外表面如果聚集太多灰尘就会导致相关设备的损坏，并且电路设备也比较不适合高温的环境，因此本发明对氩弧焊机内部的空间进行了重新排列，在工作腔6的侧面设置了隔板3，工作腔6的内部安装有引弧装置，在风机8的下方为控制电路，隔板3能够减小两边的相互影响，提高了安全系数，并且设置的布线孔9能够较好的理清线路，同时设置了保护垫10可以减小线路的磨损，本发明还设置了绕线桩16和保护盖14，利用了现在氩弧焊机顶部大量的闲置空间，将管线进行缠绕，提高了氩弧焊机的便利程度。

综上所述，该具有延长寿命功能的自我保护型氩弧焊机，通过设置绕线桩16与置物箱12，其中绕线桩16可以将多余的线进行缠绕避免了管线在收起以后不易放置导致的管线损耗和使用不便，通过设置了风机8和集尘腔5，能够进行除尘和收集工作，将壳体2内部相关工作组件上的灰尘进行处理，延长机器的使用寿命。
