一种树脂瓶镭雕固定治具的制作方法

本发明涉及树脂瓶镭雕固定装置领域，特别是涉及一种树脂瓶镭雕固定治具。

背景技术：

树脂瓶质轻、透明度高，耐冲击不易碎裂，所以在日化包装等领域应用广泛。镭雕是利用镭射光束在物质表面或是透明物质内部雕刻出印记的一种技术，由于其刻出的文字或图案清晰永久，因此树脂瓶通常采用镭雕技术进行标记。

请参考附图1，附图1为现有技术中的树脂瓶镭雕固定装置的结构示意图。树脂瓶在做镭雕时需要固定，目前通常是将瓶口及一部分瓶身插入固定装置上的竖直放置孔内，然后对树脂瓶进行镭雕作业。为防止树脂瓶碰到放置孔周边，造成刮花，固定时需将树脂瓶竖直向下放入放置孔内，镭雕完毕后需将树脂瓶沿放置孔竖直向上取出；垂直取件，操作不方便，且操作人员工作量大，作业容易疲劳，使得树脂瓶品质难以保障。

因此如何解决树脂瓶取放不方便、易被刮花等问题，是本领域技术人员目前需要解决的技术问题。

技术实现要素：

本发明的目的是提供一种树脂瓶镭雕固定治具，其结构设计可以解决树脂瓶取放不方便、易被刮花等问题。

为解决上述技术问题，本发明提供一种树脂瓶镭雕固定治具，包括固定块，所述固定块的一侧开有用于放置瓶体的安装槽，且所述安装槽的上端与所述固定块的顶面连通。

优选地，所述安装槽的底部开有用于放置瓶口的放置孔。

优选地，所述安装槽的内侧设置有用于保护所述瓶体的绒布。

优选地，所述放置孔的内侧设置有用于防止瓶口划伤的泡棉。

优选地，所述安装槽的高度小于所述瓶体的高度。

优选地，所述安装槽的深度小于所述树脂瓶的直径。

优选地，还包括设在所述固定块下方且用于放置在工作台上的底座，所述底座凸出于所述固定块设有安装槽的一侧；所述安装槽竖直贯穿所述固定块，所述放置孔设在所述底座上。

优选地，所述固定块和所述底座一体成型。

本发明提供的树脂瓶镭雕固定治具，包括固定块，在固定块的一侧开有用于放置瓶体的安装槽，且安装槽的上端与固定块的顶面连通。

在固定块的一侧设置安装槽，在树脂瓶加工需要固定时，将瓶体从安装槽的一侧轻轻放入安装槽中，加工完成后可以顺手取件放置在流水线上，将树脂瓶取放件的方向变为操作侧，无需垂直取件，可以减轻员工做业强度，改善树脂瓶品质，提高生产效率。

优选地，安装槽的底部开有用于放置瓶口的放置孔；这样在将树脂瓶的瓶体放入安装槽中时，可以同时将其瓶口插入放置孔中，可以有效防止树脂瓶倾倒。

附图说明

图1为现有技术中的树脂瓶镭雕固定装置的结构示意图；

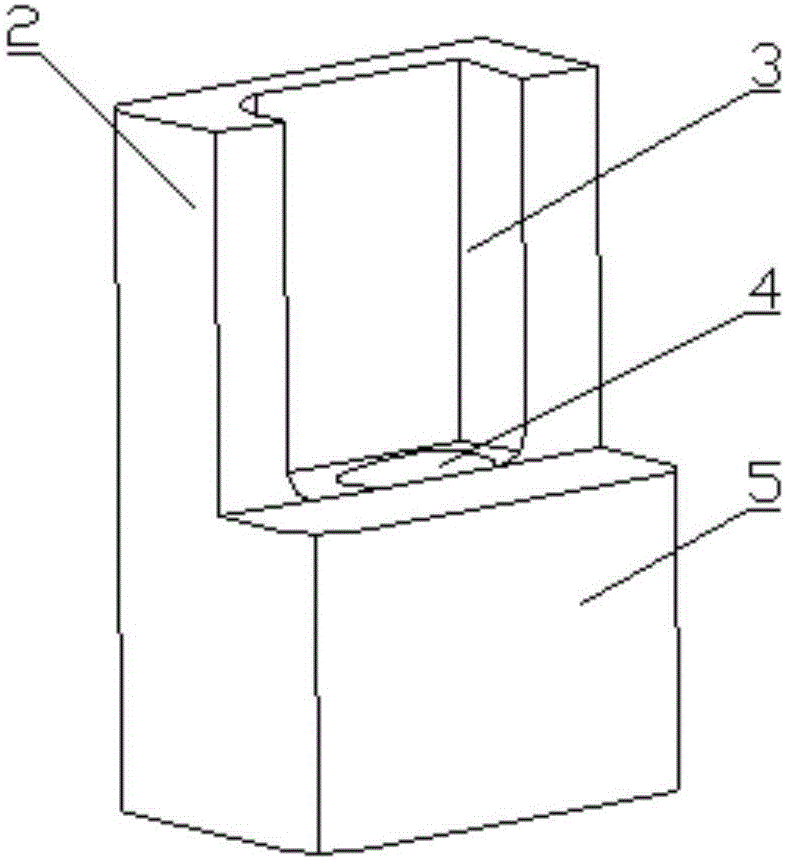

图2为本发明所提供的树脂瓶镭雕固定治具的一种具体实施方式的结构示意图；

图3为本发明所提供的树脂瓶镭雕固定治具的一种具体实施方式的使用状态示意图。

具体实施方式

本发明的核心是提供一种树脂瓶镭雕固定治具，其结构设计可以解决树脂瓶取放不方便、易被刮花等问题。

为了使本技术领域的人员更好地理解本发明方案，下面结合附图和具体实施方式对本发明作进一步的详细说明。

请参考图1至图3，图1为现有技术中的树脂瓶镭雕固定装置的结构示意图；图2为本发明所提供的树脂瓶镭雕固定治具的一种具体实施方式的结构示意图；图3为本发明所提供的树脂瓶镭雕固定治具的一种具体实施方式的使用状态示意图。

本发明具体实施方式提供的树脂瓶镭雕固定治具，包括固定块2，在固定块2的一侧开有用于放置树脂瓶1的瓶体的安装槽3，且安装槽3的上端与固定块2的顶面连通。

在固定块2的一侧设置安装槽3，在树脂瓶1加工需要固定时，将瓶体从安装槽3的一侧轻轻放入安装槽3中，加工完成后可以顺手取件放置在流水线上，将树脂瓶1取放件的方向变为操作侧，无需垂直取件，可以减轻员工做业强度，改善树脂瓶1品质，提高生产效率。

在上述具体实施方式的基础上，为了使树脂瓶1放置更稳定，在安装槽3的底部可以开有用于放置树脂瓶1的瓶口的放置孔4；这样在将树脂瓶1的瓶体放入安装槽3中时，可以同时将其瓶口插入放置孔4中，可以有效防止树脂瓶1倾倒。

在上述各具体实施方式的基础上，在安装槽3的内侧可以设置有用于保护瓶体的保护垫，保护垫优选为绒布，绒布柔软厚实，绒布贴在安装槽3的内侧，在取放树脂瓶1时，绒布可以防止瓶体直接碰到安装槽3，有效防止瓶体被刮花。当然，保护垫也可以选用泡棉等其他材质，也在本发明的保护范围之内。

在上述各具体实施方式的基础上，在放置孔4的内侧也可以设置有保护垫，该保护垫优选为泡棉，泡棉有弹性，重量轻，体积薄，且可任意弯曲，可以有效防止瓶口被放置孔4的边缘划伤。

在上述各具体实施方式的基础上，本发明具体实施方式提供的树脂瓶镭雕固定治具，安装槽3的高度优选小于瓶体的高度，这样在将树脂瓶1放置在安装槽3中时，树脂瓶1瓶体的底部凸出于安装槽3外，取放树脂瓶1时，手拿瓶体的底部即可，可以使树脂瓶1取放更方便。

进一步地，安装槽3的深度优选小于树脂瓶1的直径，增大树脂瓶1露在安装槽3外的体积，可以使树脂瓶1的取放更方便。

在上述各具体实施方式的基础上，本发明具体实施方式提供的树脂瓶镭雕固定治具，在固定块2下方还可以设置有底座5，底座5用于放置在工作台上，且底座5凸出于固定块2设有安装槽3的一侧，底座5可以方便固定块2的放置与固定，且底座5可以防止树脂瓶1不小心倾斜歪倒时，直接掉至工作台上摔碎。

具体地，安装槽3可以竖直贯穿固定块2，且将放置孔4设在底座5上；这样可以进一步地减小安装槽3的深度，使树脂瓶1的取放更方便。

进一步地，固定块2和底座5可以一体成型，可以节省安装工序，方便加工和定位，保证安装槽3和放置孔4能够准确对应。当然固定块2和底座5也可以分开加工，组合安装，也在本发明的保护范围之内。

以上对本发明所提供的树脂瓶镭雕固定治具进行了详细介绍。本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
