一种高效的五金磁力钻的制作方法

本实用新型涉及磁力钻技术领域，尤其涉及一种高效的五金磁力钻。

背景技术：

目前，中国市场上一直使用磁力钻作为钢结构加工工具，该种磁力钻是以电磁线圈为基础产生磁力，吸附到加工附件上起固定作用，但该磁力钻在中国现有电力紧缺，铜线紧张的情况下增加了生产成本；且以电为磁力，容易发生漏电伤人事故、磁力线圈烧坏现象，维护成本很高；如果突然断电，磁力钻容易掉落发生伤人、毁物事故，使得设备的安全性和高效性得不到有效的保证，性价比不足。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高效的五金磁力钻。

为了实现上述目的，本实用新型采用了如下技术方案：

一种高效的五金磁力钻，包括磁座、快脱刀筒、齿轮箱、电控箱和齿轮调节板，所述磁座上方安装有垂直滑轨，所述磁座上方安装有电控箱，且电控箱表面安装有开关按钮，所述电控箱表面安装有调速旋钮，所述电控箱右侧安装有电源线，所述电控箱上方安装有手柄，所述电控箱通过冷却油管与冷却器相连，所述齿轮箱上方安装有冷却器，且冷却器上方安装有电机，所述齿轮箱表面安装有齿轮调节滑槽，且齿轮调节滑槽内部安装有齿轮调节板，所述齿轮调节板表面安装有 齿轮调节滑块，所述齿轮箱下方安装有冷却管，且冷却管下方安装有快脱刀筒，所述快脱刀筒下方安装有钻头。

优选的，所述磁座内部为降温高透结构。

优选的，所述齿轮箱为四速齿轮箱结构。

优选的，所述电机表面安装有散热口。

优选的，所述电控箱表面安装有进刀刻度尺，且进刀刻度尺表面安装有进刀把手。

本实用新型中，通过磁座内部为降温高透结构，能够有效的降低磁座内部的发热量，最大程度的减少了设备工作产生的副作用，通过安装的四速齿轮箱，能够更大范围的调节与控制电机转轴工作状态，使设备更加易于外部控制与改善，增强了设备的功能性，通过电机表面安装的散热口，能够降低电机工作环境的温度，电机因工作温度过高导致零件的过度磨损，提高了设备的利用率，通过安装的快脱刀筒，能够方便钻头的调节，增强了设备的灵动性。

附图说明

图1为本实用新型提出的一种高效的五金磁力钻的结构示意图；

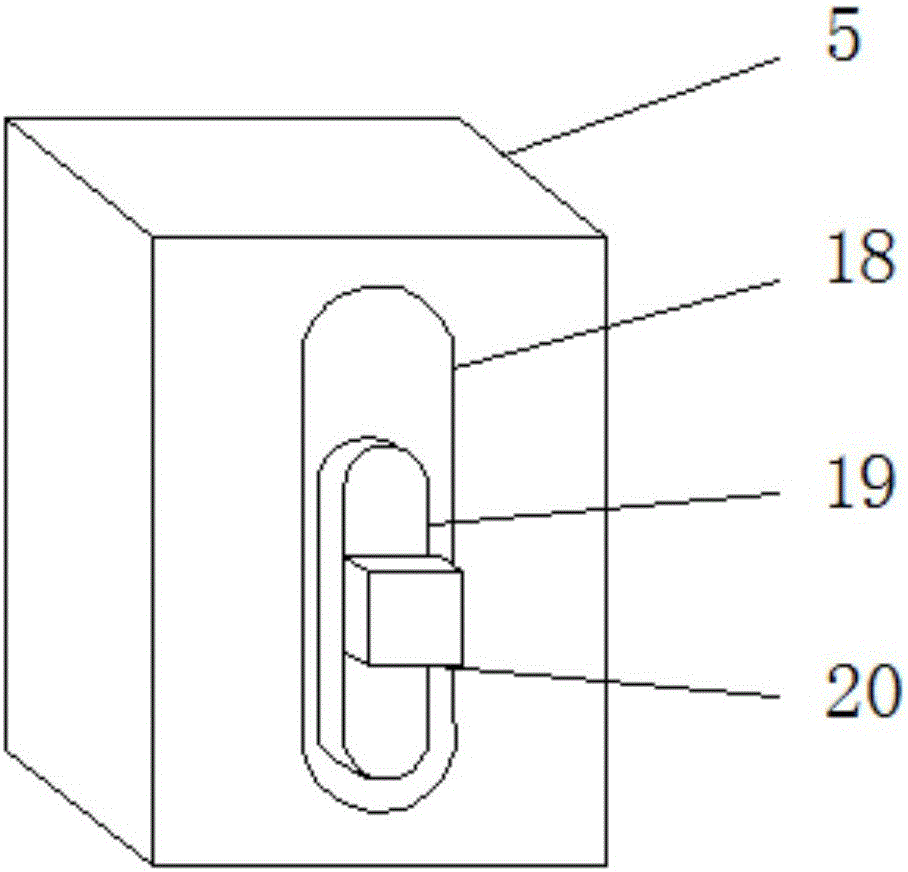

图2为本实用新型提出的一种高效的五金磁力钻的齿轮箱结构示意图。

图中：1磁座、2钻头、3快脱刀筒、4冷却管、5齿轮箱、6冷却器、7电机、8散热口、9冷却油管、10垂直滑轨、11进刀把手、12进刀刻度尺、13手柄、14电控箱、15开关按钮、16调速旋钮、17电源线、18齿轮调节滑槽、19齿轮调节板、20齿轮调节滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种高效的五金磁力钻，包括磁座1、快脱刀筒3、齿轮箱5、电控箱14和齿轮调节板19，磁座1上方安装有垂直滑轨10，磁座1上方安装有电控箱14，且电控箱14表面安装有开关按钮15，电控箱14表面安装有调速旋钮16，电控箱14右侧安装有电源线17，电控箱14上方安装有手柄13，电控箱14通过冷却油管9与冷却器6相连，齿轮箱5上方安装有冷却器6，且冷却器6上方安装有电机7，齿轮箱5表面安装有齿轮调节滑槽18，且齿轮调节滑槽18内部安装有齿轮调节板19，齿轮调节板19表面安装有齿轮调节滑块20，齿轮箱5下方安装有冷却管4，且冷却管4下方安装有快脱刀筒3，快脱刀筒3下方安装有钻头2，磁座1内部为降温高透结构，齿轮箱5为四速齿轮箱结构，电机7表面安装有散热口8，电控箱14表面安装有进刀刻度尺12，且进刀刻度尺12表面安装有进刀把手11。

工作原理：当使用该高效的五金磁力钻时，将设备通过电源线17通电，磁座1内部通电产生磁场，通过吸引力将设备稳定在工作地点，电机7转动带动转轴，通过调速旋钮16作用在齿轮箱5内部被变速，齿轮调节板19和齿轮调节滑块20能够将齿轮箱5进行无极变速，钻头2在垂直滑杆10表面向下移动将钢板打穿，冷却器6产生冷却气体在冷却管4内将转轴冷却，降低工作温度，快脱刀筒3方 便更换钻头，整套设备完整运行。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
