一种弧杆弯头设备的制作方法

本实用新型涉及成型设备技术领域，特别涉及一种弧杆弯头设备。

背景技术：

汽车的车身骨架主要由方管焊接而成，在焊接前需要根据车身骨架的加工要求，对其中的一些方管进行弯角。一般采用手动折弯机，由于方管的钢性比较好，通过手动折弯机不容易折弯，需开许多切口然后拗弯，需要花费很大的力才能将其折弯，生产效率较低，且质量相当不稳定。

技术实现要素：

本实用新型的目的在于提供一种弧杆弯头设备，其省时省力，生产效率高，进而降低了生产成本。

为实现上述目的，本实用新型采用以下技术方案：

一种弧杆弯头设备，包括机座、液压装置、导向柱、导向座、冲头组件及成型座，所述液压装置具有一液压杆，所述导向柱的下端固定在基座上，其上端连接液压装置，所述导向座活动套设于导向柱上，且分别连接液压杆和冲头组件，所述成型座设于机座上，所述成型座包括两个长条状的立板以及两个堵头，两个立板之间形成一成型槽，两个堵头分别设置在成型槽的两端，所述堵头的高度低于所述立板的高度。

优选地，所述冲头组件包括安装座、主冲压头及辅助冲压头，所述安装座固定在所述导向座上，所述主冲压头和辅助冲压头固定在所述安装座上，所述主冲压头的下端呈弧状，所述辅助冲压头的下端形成一斜面。

优选地，所述辅助冲压头位于主冲压头的前侧。

采用上述技术方案后，本实用新型与背景技术相比，具有如下优点：

本实用新型在弯弧作业时，将管件放置在两个堵头的顶端上，利用冲头 组件对弯管进行弯弧，省时省力，生产效率高，进而降低了生产成本。

附图说明

图1为本实用新型的结构示意图；

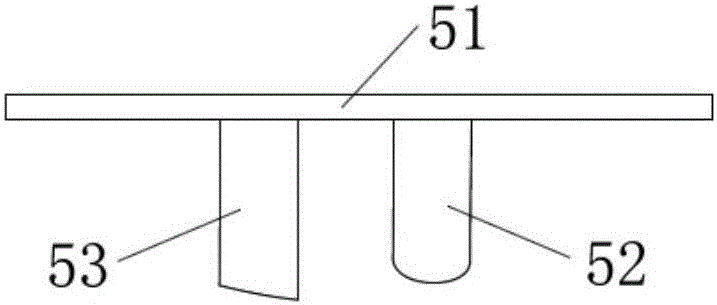

图2为本实用新型冲头组件的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

请参阅图1，本实用新型公开了一种弧杆弯头设备，包括机座1、液压装置2、导向柱3、导向座4、冲头组件5及成型座6，其中：

参考图1所示，所述液压装置2具有一液压杆21，所述导向柱3的下端固定在基座上，其上端连接液压装置2，所述导向座4活动套设于导向柱3上，且分别连接液压杆21和冲头组件5。

所述成型座6设于机座1上，所述成型座6包括两个长条状的立板61以及两个堵头62，两个立板61之间形成一成型槽，两个堵头62分别设置在成型槽的两端，所述堵头62的高度低于所述立板61的高度，这样在弯弧作业前，可以将管件放置在堵头62的顶端，两个立板61对管件进行水平方向上的限位。

参考图2所示，所述冲头组件5包括安装座51、主冲压头52及辅助冲压头53，所述安装座51固定在所述导向座4上，所述主冲压头52和辅助冲压头53固定在所述安装座51上，所述主冲压头52的下端呈弧状，所述辅助冲压头53的下端形成一斜面，辅助冲压头53位于主冲压头52的前侧。通过设置辅助冲压头53，在冲压过程中，辅助冲压头53先与管件接触，对管件进行预弯折，然后再由主冲压头52进行弯弧作业，管件不容易发生变形。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
