一种中空铝条弯曲成型气动装置的制作方法

技术领域

本发明涉及一种气动装置，具体涉及一种中空铝条弯曲成型气动装置。

背景技术：

以高纯铝为原材料制作的铝制品，经几十道工艺处理后，表面平整光滑，不氧化，不腐蚀，对干燥剂不产生任何影响，有效消除雾化现象，是一种新型的环保建材产品。中空铝条是生产中空玻璃的必备材料之一，它的质量直接关系到中空玻璃的使用效果，使用年限及保温隔热功能。其主要作用是在中空玻璃中起到将两边或多片玻璃均匀隔开，有效支撑的作用。要以纯铝锭为原材料，表面要经过处理，做到不氧化，抗腐蚀与中空玻璃使用的其它材料有着优异的相容性。现有的中空铝条的两端不方便进行装夹，对中空铝条的两端进行磁吸安装不方便，对中空铝条的中部进行成型操作效率低。

技术实现要素：

本发明的目的在于提供一种可以对中空铝条的两端进行牢固安装，还可以对中空铝条进行加热处理，气缸通过伸缩轴可以对成型头进行伸缩控制，通过成型头可以对中空铝条的中部进行弯曲成型，大大提高了对中空铝条进行成型操作的效率的中空铝条弯曲成型气动装置。

为实现上述目的，本发明的技术方案是：

一种中空铝条弯曲成型气动装置，包括底板，底板的一侧上设有第一侧板，底板的另一侧上设有第二侧板，第二侧板与第一侧板呈竖直布置；第一侧板的对内朝向面位置设有第一载物板与第一限位板，第一限位板设置在第一载物板的上方，第一载物板上设有第一磁吸板，第一限位板与第一载物板之间设有第一磁吸片，第一限位板上设有第一导向管，第一导向管内套装有第一旋调轴，第一旋调轴的下端与第一磁吸片连接，第一旋调轴的上端为自由端；第二侧板的对内朝向面位置设有第二载物板与第二限位板，第二载物板上设有第二磁吸板，第二载物板与第二限位板之间设有第二磁吸片，第二限位板上设有第二导向管，第二导向管内套装有第二旋调轴，第二旋调轴的下端与第二磁吸片连接，第二旋调轴的上端为自由端；底板上设有气缸，气缸的上部设有伸缩轴，伸缩轴的下端与气缸的上部连接，伸缩轴的上端设有成型头，成型头设置在第一磁吸板与第二磁吸板之间；底板上设有第一安装板与第一支撑板，第一安装板与第一支撑板的端部之间设有第一载物板与第一电热板，第一载物板上设有第一温控器，第一温控器设置在第一电热板的下方，第一温控器与第一电热板为电连接；底板上设有第二安装板与第二支撑板，第二安装板与第二支撑板的端部之间设有第二电热板与第二载物板，第二载物板上设有第二温控器，第二温控器设置在第二电热板的下方，第二电热板与第二温控器为电连接。

进一步地，所述底板上设有第一扣板与第二扣板，第一扣板设置在气缸的一侧，第二扣板设置在气缸的另一侧，第一扣板的端部上设有第一扣座，第二扣板的端部上设有第二扣座，第二扣座与第一扣座设置在气缸的上部。

进一步地，所述第一侧板的端部设有第一安装架，第二侧板的端部设有第二安装架，第二安装架与第一安装架之间设有限位板，限位板设置在成型头的上方。

进一步地，所述第一旋调轴的上端设有第一旋环。

进一步地，所述第二旋调轴的上端设有第二旋环。

本发明的优点和有益效果在于：通过底板可以对第一侧板与第二侧板进行支撑，通过第一侧板可以对第一载物板与第一限位板进行安装，通过第二侧板可以对第二载物板与第二限位板进行安装；使用者可以将待处理的中空铝条的一端安装在第一载物板与第一限位板之间，通过第一磁吸板与第一磁吸片吸附住中空铝条的一端，可以将待处理的中空铝条的另一端安装在第二载物板与第二限位板之间，通过第二磁吸板与第二磁吸片吸附住中空铝条的另一端；从而可以对中空铝条的两端进行牢固安装，第一温控器可以控制第一电热板实现电加热，第二温控器可以控制第二电热板实现电加热，从而可以对中空铝条进行加热处理，气缸通过伸缩轴可以对成型头进行伸缩控制，通过成型头可以对中空铝条的中部进行弯曲成型，大大提高了对中空铝条进行成型操作的效率。

附图说明

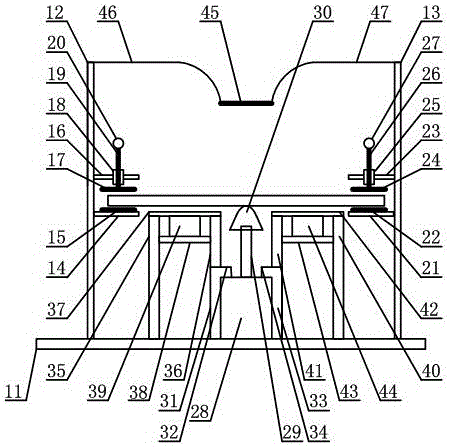

图1为本发明所述中空铝条弯曲成型气动装置的结构示意图。

具体实施方式

下面结合附图和实施例，对本发明的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本发明的技术方案，而不能以此来限制本发明的保护范围。

本发明具体实施的技术方案是：

如图1所示，一种中空铝条弯曲成型气动装置，包括底板11，底板11的一侧上设有第一侧板12，底板11的另一侧上设有第二侧板13，第二侧板13与第一侧板12呈竖直布置；第一侧板12的对内朝向面位置设有第一载物板14与第一限位板16，第一限位板16设置在第一载物板14的上方，第一载物板14上设有第一磁吸板15，第一限位板16与第一载物板14之间设有第一磁吸片17，第一限位板16上设有第一导向管18，第一导向管18内套装有第一旋调轴19，第一旋调轴19的下端与第一磁吸片17连接，第一旋调轴19的上端为自由端；第二侧板13的对内朝向面位置设有第二载物板21与第二限位板23，第二载物板21上设有第二磁吸板22，第二载物板21与第二限位板23之间设有第二磁吸片24，第二限位板23上设有第二导向管25，第二导向管25内套装有第二旋调轴26，第二旋调轴26的下端与第二磁吸片24连接，第二旋调轴26的上端为自由端；底板11上设有气缸28，气缸28的上部设有伸缩轴29，伸缩轴29的下端与气缸28的上部连接，伸缩轴29的上端设有成型头30，成型头30设置在第一磁吸板15与第二磁吸板22之间；底板11上设有第一安装板35与第一支撑板36，第一安装板35与第一支撑板36的端部之间设有第一载物板38与第一电热板37，第一载物板38上设有第一温控器39，第一温控器39设置在第一电热板37的下方，第一温控器39与第一电热板37为电连接；底板11上设有第二安装板40与第二支撑板41，第二安装板40与第二支撑板41的端部之间设有第二电热板42与第二载物板43，第二载物板43上设有第二温控器44，第二温控器44设置在第二电热板42的下方，第二电热板42与第二温控器44为电连接；底板11上设有第一扣板31与第二扣板33，第一扣板31设置在气缸28的一侧，第二扣板33设置在气缸28的另一侧，第一扣板31的端部上设有第一扣座32，第二扣板33的端部上设有第二扣座34，第二扣座34与第一扣座32设置在气缸28的上部；第一侧板12的端部设有第一安装架46，第二侧板13的端部设有第二安装架47，第二安装架47与第一安装架46之间设有限位板45，限位板45设置在成型头30的上方；第一旋调轴19的上端设有第一旋环20；第二旋调轴26的上端设有第二旋环27。

本发明中空铝条弯曲成型气动装置，通过底板11可以对第一侧板12与第二侧板13进行支撑，通过第一侧板12可以对第一载物板14与第一限位板16进行安装，通过第二侧板13可以对第二载物板21与第二限位板23进行安装；使用者可以将待处理的中空铝条的一端安装在第一载物板14与第一限位板16之间，通过第一磁吸板15与第一磁吸片17吸附住中空铝条的一端，可以将待处理的中空铝条的另一端安装在第二载物板21与第二限位板23之间，通过第二磁吸板22与第二磁吸片24吸附住中空铝条的另一端；从而可以对中空铝条的两端进行牢固安装，第一温控器39可以控制第一电热板37实现电加热，第二温控器44可以控制第二电热板42实现电加热，从而可以对中空铝条进行加热处理，气缸28通过伸缩轴29可以对成型头30进行伸缩控制，通过成型头30可以对中空铝条的中部进行弯曲成型，大大提高了对中空铝条进行成型操作的效率。

其中，底板11上设有第一扣板31与第二扣板33，第一扣板31设置在气缸28的一侧，第二扣板33设置在气缸28的另一侧，第一扣板31的端部上设有第一扣座32，第二扣板33的端部上设有第二扣座34，第二扣座34与第一扣座32设置在气缸28的上部；所以可以对气缸28的两侧进行牢固安装。

其中，第一侧板12的端部设有第一安装架46，第二侧板13的端部设有第二安装架47，第二安装架47与第一安装架46之间设有限位板45，限位板45设置在成型头30的上方；所以通过限位板45可以对成型头30的移动进行限位。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
