一种电缆弯折装置的制作方法

技术领域：

本发明涉及电缆生产设备领域，具体涉及一种电缆弯折装置。

背景技术：
：

电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。

随着国民经济的发展，各行各业对电缆的需求量越来越大，所以电缆生产量也越来越大。电缆生产中经常会根据需要将电缆弯折成一定的形状，但是目前的弯折设备操作不便，而且不能适应不同的弯折需求。

技术实现要素：
：

本发明所要解决的技术问题在于克服现有的技术缺陷，提供一种电缆弯折装置。

本发明所要解决的技术问题采用以下的技术方案来实现：

一种电缆弯折装置，包括机台，所述机台上安装有圆盘，圆盘边缘向圆盘轴心凹进形成凹陷，机台上还设有一对半圆形动盘，动盘的弧形边缘向轴心凹进形成凹陷，动盘底部固定有凸筋，凸筋陷入到机台上端面的滑槽内，动盘的竖直边安装到第一电动推杆，机台上还设有扩张盘，扩张盘边缘向扩张盘轴心凹进形成凹陷，扩张盘边缘还安装有用于对部分凹陷封口的弧形板。

进一步地，所述扩张盘以其直径为对称轴形成两个半圆扩张盘，每个半圆扩张盘下端固定有从机台往下穿出的安装板，安装板可沿着机台上的通槽滑动，安装板与第二电动推杆安装。

进一步地，所述扩张盘直径为20cm。

进一步地，所述弧形板弧长为2-3cm。

本发明的有益效果为：将电缆沿着圆盘的凹陷布置，然后电缆两端再沿着扩张盘的凹陷布置并从弧形板与凹陷形成的通道穿出，接着第一电动推杆往圆盘推动动盘使得电缆弯成需要的形状，然后在电缆弧形处用绳子扎起来，并在电缆的弧形下口处用支撑杆支撑扩张。

附图说明：

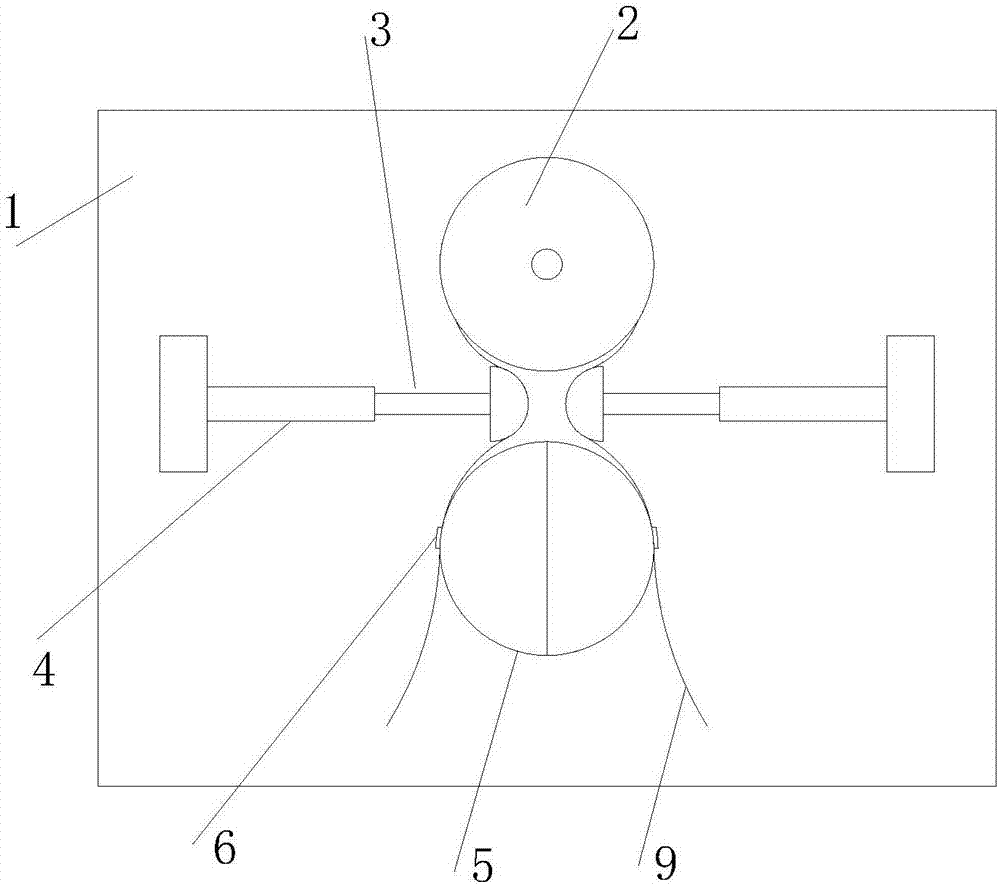

图1为本发明的结构示意图；

图2为本发明的动盘挤压电缆的示意图；

图3为本发明电缆弯折后的示意图；

图4为本发明部分截面示意图；

图5为本发明圆盘的截面示意图。

具体实施方式：

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明。

如附图1、4、5所示，一种电缆弯折装置，包括机台1，机台1上固定安装有圆盘2，圆盘2边缘向圆盘2轴心凹进形成凹陷，机台1上还设有一对半圆形动盘3，动盘3的弧形边缘向轴心凹进形成凹陷，动盘3底部固定有凸筋，凸筋陷入到机台1上端面的滑槽内，动盘3的竖直边安装到第一电动推杆4，第一电动推杆4可以推着动盘沿着滑槽滑动，机台1上还设有扩张盘5，扩张盘5边缘向扩张盘5轴心凹进形成凹陷，扩张盘5边缘还安装有用于对部分凹陷封口的弧形板6。

扩张盘5以其直径为对称轴形成两个半圆扩张盘，每个半圆扩张盘下端固定有从机台1往下穿出的安装板7，安装板7可沿着机台1上的通槽滑动，安装板7与第二电动推杆8安装，第二电动推杆可以推着每个半圆扩张盘沿着机台上的通槽在机台上滑动，这样通过调节两个半圆扩张盘之间的距离就可以来调整电缆弯折后的电缆开口的大小。

扩张盘5直径为20cm。

弧形板6弧长为2-3cm。

如附图2所示，将电缆9沿着圆盘1的凹陷布置，然后电缆9两端再沿着扩张盘5的凹陷布置并从弧形板6与扩张盘5的凹陷形成的通道穿出，接着第一电动推杆4往圆盘1的方向推动动盘3，使得动盘3挤压电缆将电缆弯成需要的形状，如附图3所示，然后在电缆弧形处用绳子10扎起来，并在电缆9的弧形下口处用支撑杆11支撑扩张，这样就弯成了需要的形状，大大减轻了人力操作。本装置由外部电源对第一、第二电动推杆供电。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明涉及电缆生产设备领域，具体涉及一种电缆弯折装置，机台上安装有圆盘，圆盘边缘向圆盘轴心凹进形成凹陷，机台上还设有一对半圆形动盘，动盘的弧形边缘向轴心凹进形成凹陷，动盘底部固定有凸筋，凸筋陷入到机台上端面的滑槽内，动盘的竖直边安装到第一电动推杆，机台上还设有扩张盘，扩张盘边缘向扩张盘轴心凹进形成凹陷，扩张盘边缘还安装有用于对部分凹陷封口的弧形板。本发明将电缆沿着圆盘的凹陷布置，然后电缆两端再沿着扩张盘的凹陷布置并从弧形板与凹陷形成的通道穿出，接着第一电动推杆往圆盘推动动盘使得电缆弯成需要的形状，然后在电缆弧形处用绳子扎起来，并在电缆的弧形下口处用支撑杆支撑扩张。

技术研发人员：陈先柱
受保护的技术使用者：安徽耐得电气设备有限公司
技术研发日：2017.05.17
技术公布日：2017.07.25
