一种数控钻铣床翻转定位装置的制作方法

本实用新型涉及一种数控钻铣床的局部构件，特别涉及一种数控钻铣床翻转定位装置。

（二）

背景技术：

数控钻铣床在X轴的左端点会有一个定位板，用于X方向尺寸的定位。但当需要加工的孔、槽正好在型材端点（定位板位置）的时候，由于刀头等的限制是不能加工的。

（三）

技术实现要素：

本实用新型为了弥补现有技术的不足，提供了一种结构简单、操作方便、便于型材任何位置加工的数控钻铣床翻转定位装置。

本实用新型是通过如下技术方案实现的：

一种数控钻铣床翻转定位装置，包括定位板，其特征是：所述定位板固定在连接座上，连接座通过转轴连接在转座上，转轴通过转臂与气缸末端相连接。

所述转座上安装有竖直限位螺丝。

所述定位板底部与转座之间安装有水平限位螺丝。

本实用新型的有益效果是：型材定位完成后，定位板可以翻转至水平状态，完全规避了型材端点加工的麻烦；结构简单、操作方便，适用于型材任何位置的加工。

（四）附图说明

下面结合附图对本实用新型作进一步的说明。

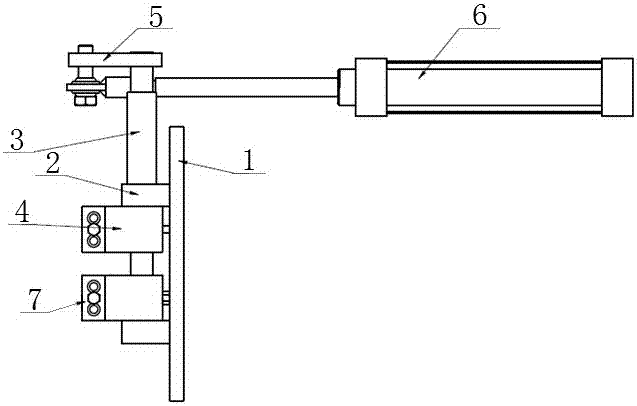

附图1为本实用新型的主视结构示意图；

附图2为本实用新型的俯视结构示意图；

图中，1定位板，2连接座，3转轴，4转座，5转臂，6气缸，7竖直限位螺丝，8水平限位螺丝。

（五）具体实施方式

附图为本实用新型的一种具体实施例。该实施例包括定位板1，定位板1固定在连接座2上，连接座2通过转轴3连接在转座4上，转轴3通过转臂5与气缸6末端相连接。转座4上安装有竖直限位螺丝7。定位板1底部与转座4之间安装有水平限位螺丝8。

采用本实用新型的一种数控钻铣床翻转定位装置，型材定位完成后，气缸6带动转臂5转动，从而带动转轴3转动，转轴3通过连接座2带动定位板1由竖直状态翻转至水平状态，完全规避了型材端点无法加工的问题。转座4固定在钻铣床的机架上，转座4内镶有铜质套，转轴3可以轻松转动。
