一种数控铣床的制作方法

本实用新型涉及铣床技术领域，具体为一种数控铣床。

背景技术：

铣床是主要指用铣刀在工件上加工多种表面的机床，通常铣刀旋转运动为主运动，工件和铣刀的移动为进给运动，它可以加工平面、沟槽，也可以加工各种曲面、齿轮等，铣床是用铣刀对工件进行铣削加工的机床，铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外，还能加工比较复杂的型面，效率较刨床高，在机械制造和修理部门得到广泛应用。

但是就目前市场上的数控铣床而言，还存在着一些问题，一直困扰着人们的使用，比如使用不方便，且冷却机构浪费了能源的使用，同时不方便不同身高的人进行操作的问题，因此急需改善市场上数控铣床的结构，以便于更方便的为人们服务。

技术实现要素：

本实用新型的目的在于提供一种数控铣床，以解决上述背景技术中提出的使用不方便，且冷却机构浪费了能源的使用，同时不方便不同身高的人进行操作的问题。

为实现上述目的，本实用新型提供如下技术方案：一种数控铣床，包括电气柜、工作台、摆动杆、底座和滑轮，所述电气柜的前侧安装有立柱，且立柱的前侧安装有主轴箱，所述主轴箱的表面安装有滑轨，且主轴箱的后侧安装有滑轮，所述主轴箱的下方安装有主轴，所述工作台的内部左侧安装有左夹具，且工作台的内部右侧安装有右夹具，所述工作台的底部安装有放置平台，所述摆动杆与电气柜相连接，且摆动杆的右端固定在活动轴的内部，所述摆动杆的下方安装有操作面板，且操作面板的下方安装有把手，所述底座的上方安装有床身，且床身的内部固定设置有冷却液箱，所述冷却液箱的左侧安装有拉手。

优选的，所述滑轨设有两处，且每处滑轨上均设置有滑轮，同时滑轮设有六个，且每三个为一组。

优选的，所述左夹具和右夹具大小形状完全相同，且关于工作台的中轴线对称设置。

优选的，所述工作台的两端高处中间部分，且工作台左右两端为空心结构。

优选的，所述冷却液箱与床身连接处的连接方式为可拆卸连接。

与现有技术相比，本实用新型的有益效果是：该数控铣床，整体结构紧凑，设计合理，使用方便，满足了人们的使用需求，设有滑轨和滑轮相配合的结构，使得主轴箱可以自由的上升和下降，使用起来更加方便，设有冷却液箱，相较于市面上的冷却装置而言，更加节约了能源的使用，且可以二次使用冷却液，有效的提高了整个装置的实用性，设有左夹具和右夹具相结合的结构，使得主轴在工作时，更加稳定，避免了不必要的麻烦，设有摆动杆和活动轴相结合的结构，使得使用过程中，可以随意利用把手拉动操作面板，从而可以方便身高的人进行操作，满足了使用者的使用需求。

附图说明

图1为本实用新型结构示意图；

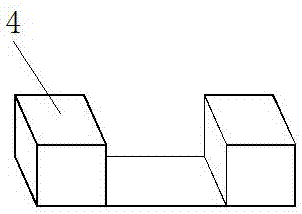

图2为本实用新型工作台结构示意图；

图3为本实用新型主轴箱侧视结构示意图。

图中：1、电气柜，2、滑轨，3、左夹具，4、工作台，5、拉手，6、主轴箱，7、立柱，8、主轴，9、摆动杆，10、活动轴，11、操作面板，12、把手，13、右夹具，14、放置平台，15、冷却液箱，16、床身，17、底座，18滑轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种数控铣床，包括电气柜1、滑轨2、左夹具3、工作台4、拉手5、主轴箱6、立柱7、主轴8、摆动杆9、活动轴10、操作面板11、把手12、右夹具13、放置平台14、冷却液箱15、床身16、底座17和滑轮18，电气柜1的前侧安装有立柱7，且立柱7的前侧安装有主轴箱6，主轴箱6的表面安装有滑轨2，滑轨2设有两处，且每处滑轨2上均设置有滑轮18，同时滑轮18设有六个，且每三个为一组，使得主轴箱6可以随着滑轨2自由的升降，便于了对工件进行加工，且主轴箱6的后侧安装有滑轮18，主轴箱6的下方安装有主轴8，工作台4的内部左侧安装有左夹具3，左夹具3和右夹具13大小形状完全相同，且关于工作台4的中轴线对称设置，使得夹持更加稳定，同时使得整个装置的外观更加美观，且工作台4的内部右侧安装有右夹具13，工作台4的两端高处中间部分，且工作台4左右两端为空心结构，便于对左夹具3和右夹具13进行固定，且使得整个装置的结构更加紧凑，工作台4的底部安装有放置平台14，摆动杆9与电气柜1相连接，且摆动杆9的右端固定在活动轴10的内部，摆动杆9的下方安装有操作面板11，且操作面板11的下方安装有把手12，底座17的上方安装有床身16，且床身16的内部固定设置有冷却液箱15，冷却液箱15与床身16连接处的连接方式为可拆卸连接，便于更换冷却液和对冷却液的二次使用，冷却液箱15的左侧安装有拉手5。

工作原理：在使用该数控铣床时，首先对该数控铣床的结构进行一个简单的了解，使用时，首先将待加工的工件放入到工作台4内部上的放置平台14上，再利用左夹具3和右夹具13对整个工件进行固定，接通电源，拉动把手12，摆动杆9随着活动轴10移动，使得操作面板11处于最适当的位置，此时调节操作面板11，电气柜1开始工作，使得主轴箱6利用滑轮18在滑轨2上移动，从而使得主轴8下方的铣刀开始对工件进行加工，冷却液箱15内可以加入一定量的冷却液，以便于对整个机体进行冷却，该冷却方式相较于市面上的冷却装置而言，更加节约了能源的使用，且可以二次使用冷却液，这就是数控铣床工作的整个过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
