一种用于磨刀器的抛光轮机构的制作方法

文档序号:12537198阅读:388来源:国知局
一种用于磨刀器的抛光轮机构的制作方法与工艺

本实用新型涉及磨刀器领域,具体涉及一种用于磨刀器的抛光轮机构。



背景技术:

高效电动磨刀器是对我们日常生活中接触的刀具进行磨削的工具,是社会文明进步的产物。目前市场上所销售的电动磨刀器都不具有抛光刀具刃口的功能,有些刀具刃口虽然钝了,但不需要磨削,只要用毛皮制品抛光一下即可,还有些刀具在磨削过后,再用毛皮制品抛光后,刀具刃口更锋利耐用。



技术实现要素:

实用新型目的:本实用新型旨在克服现有技术的缺陷提供一种用于磨刀器的抛光轮机构。

技术方案:一种用于磨刀器的抛光轮机构,包括砂轮主轴、抛光轮、橡胶轮、被动轮、轮毂,所述被动轮通过弹簧销固定在所述砂轮主轴上,所述被动轮圆周方向设有一圈凹槽,所述橡胶轮固定在所述凹槽内,所述轮毂固定在所述砂轮主轴上,所述轮毂和所述抛光轮固定。

进一步地,所述轮毂和所述抛光轮通过螺钉固定。

进一步地,所述轮毂位于所述砂轮主轴的一端,且所述抛光轮机构具有用于将所述轮毂锁紧在砂轮主轴上的主轴捏手。

进一步地,所述砂轮主轴两端的直径小于中间的直径。

进一步地,所述轮毂和所述抛光轮通过3个螺钉固定。

进一步地,所述轮毂和所述抛光轮还可以通过4个螺钉固定。

有益效果:本实用新型在高效电动磨刀器上增加抛光轮结构,对钝口刀具和磨削后的刀具进行抛光处理能够使刀具刃口更锋利耐用。

附图说明

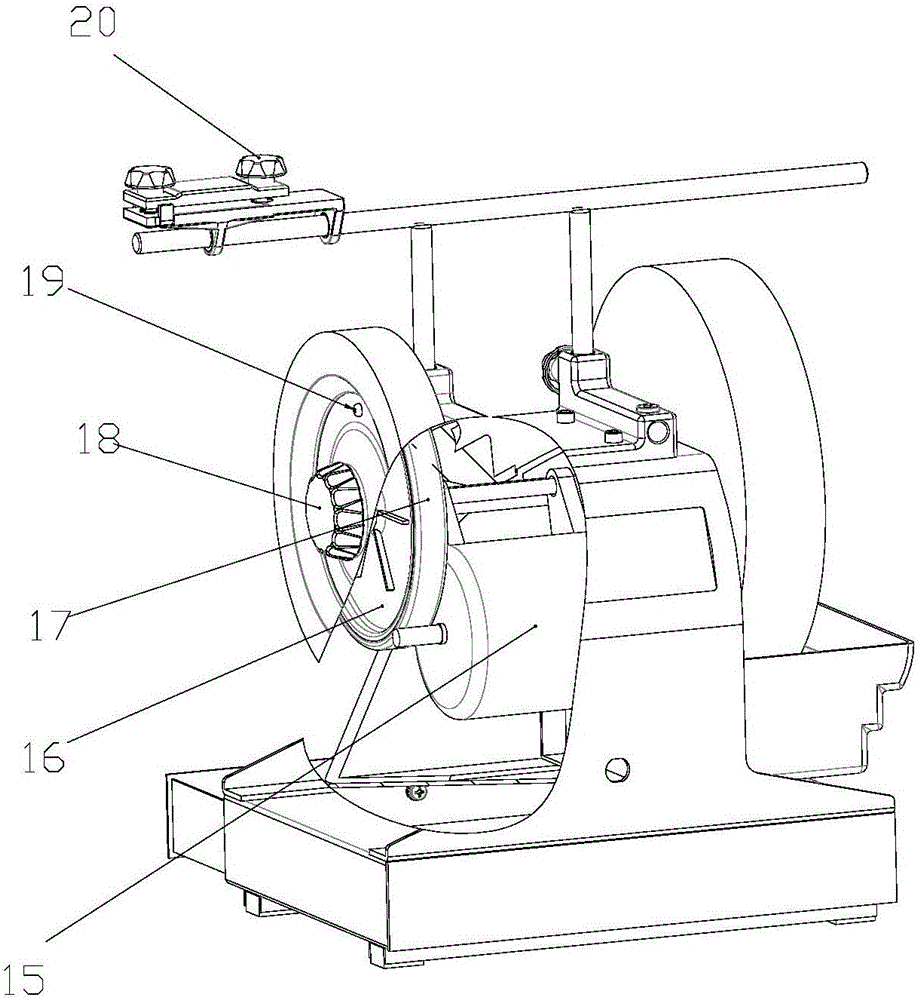

图1为本实用新型磨刀器总体第一示意图;

图2为本实用新型磨刀器总体第二示意图;

图3为本实用新型磨刀器总体第三示意图;

图4为本实用新型砂轮传动第一示意图;

图5为本实用新型砂轮传动第二示意图;

图6为本实用新型砂轮传动第三示意图;

图7为本实用新型刀架座、刀架及刀具夹头第一示意图;

图8为本实用新型刀架座、刀架及刀具夹头第二示意图;

图9为本实用新型刀架座、刀架及刀具夹头第三示意图;

图10为本实用新型抛光轮转动第一示意图;

图11为本实用新型抛光轮转动第二示意图;

图12为本实用新型抛光轮转动第三示意图;

图13为本实用新型机体及相关部件第一示意图;

图14为本实用新型机体及相关部件第二示意图;

图15为本实用新型机体及相关部件第三示意图;

图16为底盘与上安装板固定连接这一实施方式示意图;

图17为上安装板及下安装板示意图;

图18第一橡胶柱示意图;

图19为水槽及相关部件示意图。

具体实施方式

附图标记:抽屉捏手1、抽屉2、机体3、水槽4、砂轮5、开关6、刀座捏手7、刀架8、螺栓9、刀架座10、刀具夹头11、抛光轮12、弹簧销13、底脚支撑件14、底脚14.1、电机15、电机主轴15.1、被动轮16、橡胶轮17、主轴捏手18、螺钉19、夹板捏手20、砂轮主轴21、水平孔22、竖直孔23、底盘24、长夹板25、短夹板26、横杆8.1、竖杆8.2、长夹板衬套27、弹簧28、轮毂29、支撑部30、电机固定轴31、电机固定轴套32、电机衬套33、垫圈34、螺母35、连接板36、抽屉后挡板37、水槽安装板38、开关安装孔39、刀架座安装孔40、电源线孔41;661上安装板;661.1第一圆柱体;662下安装板;662.1第二圆柱体;663基座;665第一橡胶柱;665.1圆柱形凹槽;666.1第一螺栓;666.2第二螺栓;667.1第一侧面安装板;667.2第二侧面安装板;667.3第三螺栓;667.4第二弹性橡胶柱;667.5半球形凸起;101喷嘴;102第一泵;103冰水混合物存储容器;104第二泵;106隔板;107电磁铁部;108液面传感器;109温度传感器。

一种用于磨刀器的抛光轮机构,包括砂轮主轴21、抛光轮12、橡胶轮17、被动轮16、轮毂29,所述被动轮16通过弹簧销13固定在所述砂轮主轴21上,所述被动轮16圆周方向设有一圈凹槽,所述橡胶轮17固定在所述凹槽内,所述轮毂29固定在所述砂轮主轴21上,所述轮毂29和所述抛光轮12固定;所述轮毂29和所述抛光轮12通过3个螺钉固定;所述轮毂29位于所述砂轮主轴的一端,且所述抛光轮机构具有用于将所述轮毂29锁紧在砂轮主轴上的主轴捏手18。

整个磨刀器的结构如图1-19所示,一种电动磨刀器,包括机体3、底盘24、支撑部、砂轮、电机、开关、抛光轮12、砂轮主轴、刀架座、刀架和刀具夹头11,所述底盘24设置在机体3下方,所述磨刀器还包括设置在底盘24下方的底脚支撑件14以及与底脚支撑件14固定连接的底脚;所述底盘24内还设有抽屉,所述抽屉上有抽屉捏手1。所述机体3顶部设有用于固定刀架座的刀架座安装孔,所述机体3内部焊接有用于安装驱动电机和砂轮主轴的支撑部,所述底盘24焊接在所述机体3下方,所述底盘24上还设有抽屉后挡板,所述机体3上还固定有水槽安装板38;所述机体3上还设有开关安装孔和电源线孔;所述机体3上还焊接有四个连接板,所述四个连接板上固定有侧挡板。所述支撑部设置在机体3内部,所述砂轮主轴穿设在支撑部上,所述抛光轮12和砂轮设置在所述砂轮主轴上,所述电机用于驱动所述砂轮主轴;所述刀架座设置在机体3上方,所述刀架设置在刀架座上,所述刀具夹头11设置在所述刀架上,所述开关用于控制所述电机的开闭。所述电机为双速可调电机,当开关第一次被按下时,电机以第一速度转动,当开关再次被按下时,电机以第二速度转动,所述第一速度小于第二速度。所述磨刀器还包括被动轮16、电机固定轴、橡胶轮17、轮毂29;所述机体3上还固定有水槽安装板38,所述水槽安装板38上安装有水槽,所述砂轮的一部分位于水槽内部;所述电机固定轴穿设在所述支撑部上,所述电机通过电机衬套固定在所述电机固定轴上,所述电机固定轴上还设有限制电机衬套水平移动的电机固定轴套,所述被动轮16设在在所述砂轮主轴的一端,所述砂轮主轴的另一端设有砂轮,所述砂轮通过垫圈34和螺母固定在所述砂轮主轴上;所述被动轮16通过弹簧销13固定在所述砂轮主轴上,所述被动轮16圆周方向设有一圈凹槽,所述橡胶轮17固定在所述凹槽内,所述电机具有用于通过摩擦带动所述橡胶轮17转动的电机主轴;所述轮毂29固定在所述砂轮主轴的一端,能够通过主轴捏手将所述轮毂29锁紧在砂轮主轴上;所述轮毂29和所述抛光轮12通过三个螺钉固定;所述刀架座设有用于将刀架座固定在磨刀器上的刀架座固定螺栓;所述刀架包括横杆以及与所述横杆垂直的两根竖杆,所述刀架座具有供所述两根竖杆竖直插入的两个竖直孔和供两根竖杆水平插入的两个水平孔;所述刀具夹头11包括长夹板和短夹板,所述长夹板上有2个穿过所述横杆且能够在横杆上360度转动的长夹板衬套,长夹板位于所述横杆的一端。所述长夹板和短夹板之间设有弹簧,所述短夹板上设有两个夹板捏手,两个夹板捏手穿过短夹板和弹簧(弹簧可以是锥簧也可以是圆柱形弹簧)将长夹板和短夹板固定,所述长夹板和短夹板之间的空间用于夹持被磨削的刀具;所述刀架座还包括用于将竖杆锁紧在竖直孔或水平孔的刀架座捏手。

本传动机构中使用了双速可调电机,磨刀者可根据刀具材料、硬度、刀具刃口锋利程度调节高速档或者低速挡,调节方式为第一次按下开关时为低速档,再次按下开关时为高速档,无论在低速档还是高速档只要向上拔出开关即可切断电源,关闭电机。磨刀者可根据刀具材料、硬度、刀具刃口锋利程度调节高速档或者低速挡;当被动轮16和砂轮主轴旋转后,砂轮和抛光轮12跟着旋转,转动的砂轮可用于磨削刀具,转动的抛光轮12可用于磨削后的刀具抛光或者钝口刀具抛光。水槽装入一定量的水后,有部分砂轮浸没在水中,当砂轮转动时,就会带出一部分水,这部分水在刀具与砂轮磨削时起到冷却的作用,同时也可以冲走部分砂轮灰和铁屑。磨刀者可根据需要选择将刀架安装在水平向后或竖直向上的刀架插孔内,然后用刀座捏手7锁死。磨刀者可根据实际需要,选择将刀具夹头11套在刀架的左端还是右端,并且刀具夹头11可饶刀架顺时针或逆时针360°旋转。在机体3的底部四个角上各安装了一个由橡胶材料做成的底脚,橡胶材料的使用不但可以有效的保护设备放置台面,而且可以避免产生噪音。抽屉位于机体3的下方,可用于存放磨削好的备用刀具、螺丝、捏手等小物品。抽屉捏手1安装在抽屉的正面,方便开关抽屉。

为了更进一步增加磨刀器上下及左右方向的减震效果。可以去除底盘上的底脚支撑件和底脚,设置如如图16-18所示的减震结构,所述磨刀器还包括基座、上安装板和下安装板,上安装板通过第一螺栓与底盘固定,下安装板通过第二螺栓固定在基座上;上安装板下表面设有圆形第一凹槽,下安装板上表面设有圆形第二凹槽;所述磨刀器还包括两端呈圆形腰部变细的弹性第一橡胶柱,所述弹性第一橡胶柱的两端分别固定在第一凹槽和第二凹槽内;所述第一凹槽内设有第一圆柱体,所述第二凹槽内设有第二圆柱体;所述第一橡胶柱两个端面分别设有圆柱形凹槽,一个端面的圆柱形凹槽和第一圆柱体配合,另一个端面的圆柱形凹槽和第二圆柱体配合;所述磨刀器还包括与基座通过第三螺栓固定的第一侧面安装板和与底盘侧面固定连接的第二侧面安装板,第一、二侧面安装板相对的侧面上设有半球形凸起;所述磨刀器还包括两端呈圆形腰部变细的第二弹性橡胶柱,第二弹性橡胶柱的两个端面上设有半球形凹槽,一个端面的半球形凹槽和第一侧面安装板的凸起相抵接,另一个端面的半球形凹槽和第二侧面安装板的凸起相抵接;所述第一圆柱体上设有第一外螺纹,第一橡胶柱上与第一圆柱体配合的圆柱形凹槽设有与第一外螺纹啮合的第一内螺纹;所述第二圆柱体上设有第二外螺纹,第一橡胶柱上与第二圆柱体配合的圆柱形凹槽设有与第二外螺纹啮合的第二内螺纹。更进一步地,所述第一橡胶柱的长度小于10cm;所述上安装板通过至少4个第一螺栓和底盘固定;所述下安装板通过至少4个第二螺栓和基座固定。

另外,为了更进一步地增加磨刀器的智能化效果。所述磨刀器还包括控制器、设置在底脚下方或基座下方的重力感应器,当重力感应器的测量值大于设定重量阈值时(表明此时刀具夹头上夹有刀具),控制器控制开关处于有效状态,当重力感应器的测量值小于等于设定重量阈值时(表明此时刀具夹头上没有刀具),控制器控制开关处于无效状态;开关处于有效状态中时,能够通过开关启动电机,开关处于无效状态中时,不能够通过开关启动电机。

另外,砂轮磨切铁器会导致水槽中的铁屑不断增多,并且水温升高,冷却效果降低。因此为了更好地处理铁屑和冷却,设置如图19所示的结构。所述水槽内设有液面传感器108和温度传感器109,所述磨刀器还设有冰水混合物存储容器103和对准所述砂轮5喷水的喷嘴101,所述喷嘴101和水槽4通过第一管路连接,所述第一管路上设有第一泵102,所述冰水混合物存储容器103和水槽4通过第二管路连接,所述第二管路上设有第二泵104,所述水槽4内设有隔板106将水槽分割为上方空间和下方空间,所述上方空间用于盛装水,所述下方空间内设有电磁铁部107;控制器控制所述第一泵102和所述电机同步启停。当温度传感器109的测量值大于温度设定阈值或液面传感器108的测量值小于液面设定阈值时,控制器控制第二泵启动,直至温度传感器的测量值不大于温度设定阈值且液面传感器的测量值不小于液面设定阈值,控制器第二泵关闭。电磁铁部能够将铁屑吸引在水槽上方空间底部,免得混在水槽的水中间对喷嘴清洗砂轮不利。当需要整个对水槽中的水换水时,可以使电磁铁部关闭,搅动水槽,铁屑和水混合,从而利用喷嘴和第一泵将水槽中的水抽出去排掉。

尽管本实用新型就优选实施方式进行了示意和描述,但本领域的技术人员应当理解,只要不超出本实用新型的权利要求所限定的范围,可以对本实用新型进行各种变化和修改。
