上摆机组合上治具机构的制作方法

本实用新型涉及球面镜加工治具，特别涉及一种上摆机组合上治具机构。

背景技术：

上摆机一般适用于加工凹透镜，或者R值较大的凸透镜。球面镜片的冷加工过程中，上治具好坏（适用与不适用，稳定与不稳定）决定了镜片是否能加工出来，换句话说，决定性的影响了镜片良品的产出。因为镜片在冷加工过程中，管控的不仅仅只是寸法（比如：外径、厚度、两个球面的曲率半径、深度等）而已，更重要管控的是光圈（牛顿圈）、亚斯、外观等，所以上治具在镜片的冷加工中起着到头重要的作用。

技术实现要素：

本实用新型的目的在于提供一种上摆机组合上治具机构，不仅结构简单，而且解决了现有上摆机上治具对大镜片的加工不稳定的问题。

本实用新型的技术方案在于：一种上摆机组合上治具机构，包括与机台主轴相连接的外套环，所述外套环内设置有经连接结构与其相连接的内治具，所述内治具的下端面具有弧形凹腔，所述弧形凹腔的弧面上贴覆有用于防止镜片刮伤的毛毡纸。

进一步地，所述外套环的上部设置有与机台相连接的连接板，所述连接板中部设置有用于主轴穿入的通孔，所述内治具的上端面上设置有位于通孔下方的定位凹部。

进一步地，所述连接结构包括间隔布设于外套管上端面上的螺栓孔，所述内治具上对应设置有螺纹孔，一连接螺栓穿过螺栓孔与螺纹孔相螺接以实现外套环与内治具的连接。

与现有技术相比较，本发明具有以下优点：不仅结构简单，而且解决了现有上摆机上治具对大镜片的加工不稳定，由于大镜片受力相对较大，加工一段时间后，定位面会容易出现微变形，导致容易出现光圈、亚斯、外观各种不良。

附图说明

图1为本实用新型的结构示意图；

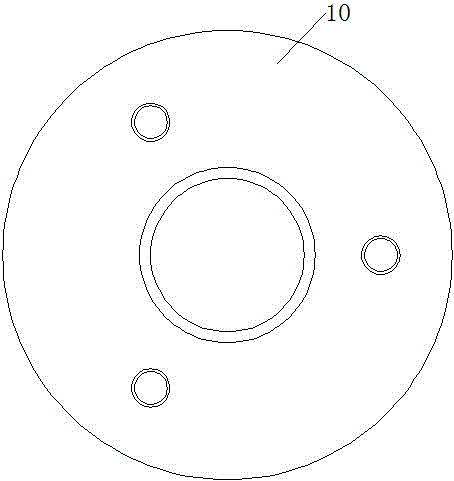

图2为本实用新型的俯视图；

图中：10-外套环 11-连接板 12-通孔 13-螺栓孔 20-内治具 21-定位凹部 22-螺纹孔 30-毛毡纸 40-镜片。

具体实施方式

为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下，但本实用新型并不限于此。

参考图1和图2

一种上摆机组合上治具机构，包括与机台主轴相连接的外套环10，以便通过外套环将主轴上的力作用与镜片上。所述外套环内设置有经连接结构与其相连接的内治具20，所述内治具的下端面具有弧形凹腔，所述弧形凹腔的弧面上贴覆有用于防止镜片40与内治具相互作用从而防止镜片刮伤的毛毡纸30，所述毛毡纸为黑毛毡纸。

由于镜片定位球面与内治具的弧形凹腔未必能刚好吻合，而此时黑毛毡纸被挤压会变形，所以在受力过程中，两球面较近点，黑毛毡纸变形量较大，较远点，黑毛毡纸变形量较少。这样使得，一个球面均会受到力，有利于镜片的加工。若无黑毛毡纸，镜片定位球面会被内治具挤压变形，影响了镜片的面精度。

本实施例中，所述外套环的上部设置有与机台相连接的连接板11，所述连接板中部设置有用于主轴穿入的通孔12，所述内治具的上端面上设置有位于通孔下方的定位凹部21。

本实施例中，所述连接结构包括间隔布设于外套管上端面上的螺栓孔13，所述内治具上对应设置有螺纹孔22，一连接螺栓穿过螺栓孔与螺纹孔相螺接以实现外套环与内治具的连接。

本实施例中，所述外套环采用白塑钢制成，所述内治具为黄铜材质。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
