一种纸质浇道管的制作方法

本实用新型涉及浇道管，尤其是一种纸质浇道管。

背景技术：

在传统浇铸工艺中多采用陶瓷浇道管，但是陶瓷浇道管加工复杂，成本高，而且重量大不便于运输，所以现在出现了用纸浆制成的纸质浇道管，成本低、质量轻，在传统的纸质浇道管连接中采用插接方式，但在承插口位置会出现漏液现象，影响浇铸，所以在浇道管连接处采用胶带密封。

技术实现要素：

为了解决现有技术中的不足，提供一种结构简单，连接牢固，密封效果好的纸质浇道管，本实用新型所采用的技术方案是：

一种纸质浇道管，包括呈管道的主体，在所述的主体各开口处设置连接段，在所述的连接段上设有螺纹段。

所述的螺纹段在连接段外壁呈外螺纹在连接段内壁呈内螺纹。

所述的螺纹段壁厚相同。

所述的连接段包括承接端和插入承接端内通过螺纹连接的插接端。

在所述的主体外壁上设有加强筋。

所述的主体为直管、弯管或三通管。

采用上面结构的浇道管，由于在浇道管连接端上设置有螺纹，通过螺纹连接使得浇道管的连接更牢固，密封更好，不容易产生漏液现象，再无需实用浇道将连接部位密封加固，简化了安装步骤，提高了 安装效率。

附图说明

图1为本实用新型直管纸质浇道管结构图。

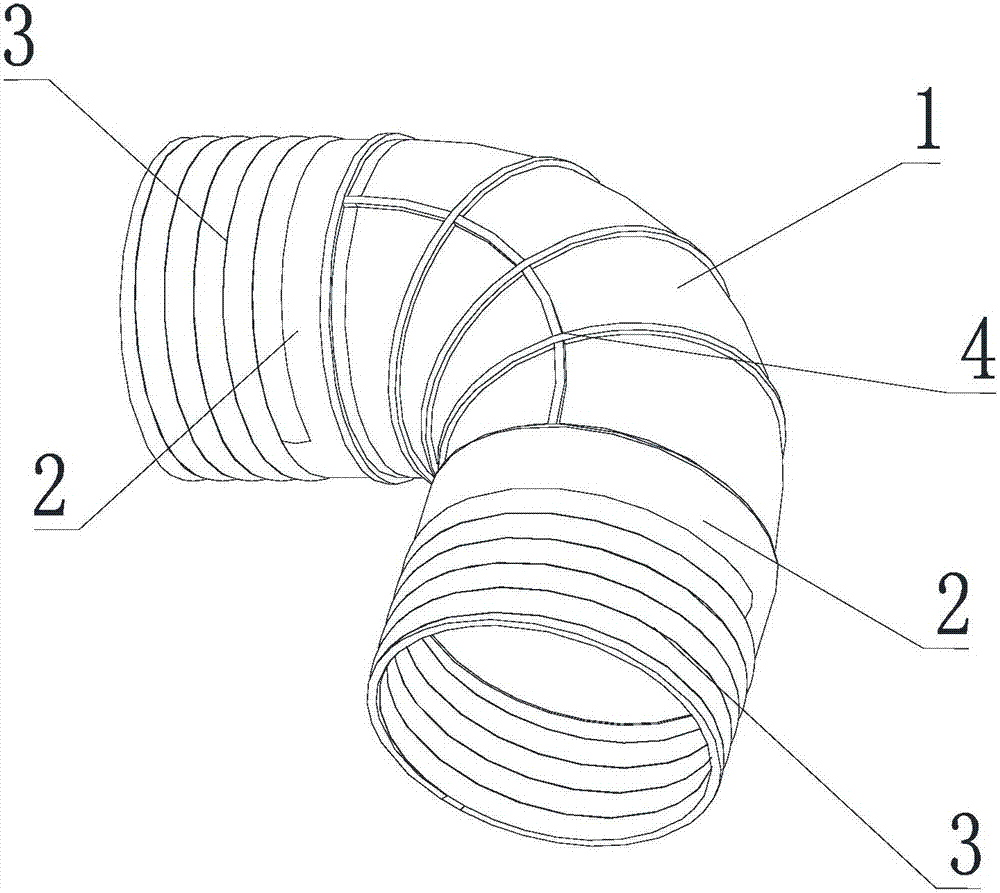

图2为本实用新型弯管纸质浇道管结构图。

图3为本实用新型三通管纸质浇道管结构图。

图4为本实用新型变径直管纸质浇道管结构。

图5为本实用新型直管纸质浇道管剖视图。

图6为本实用新型螺纹段局部放大视图。

具体实施方式

如图1至图3所示本浇道管包括主体1，主体1为管道，实施例中给出有直管、弯管以及三通管，在主体1上设置有连接段2，连接段2设置在呈管道的主体1开口位置，该连接段2包括承接端和插接端，承接端直径大于插接端直径，这样在连接段2连接时插接端是插入承接端中通过螺纹连接的，当采用接头管作为连接件时由于接头管两端直径相同，所以连接段2可以设置成等径的设置，即连接段2直径相同不分插接端和承接端，如图5所示在连接段2内壁呈内螺纹，在连接段2外壁呈外螺纹，如图6所示这样螺纹段3的壁厚与主体1上其他位置的壁厚相同，保证了连接段的强度，而且任何一端的连接段2既可以做外螺纹连接又可以做内螺纹连接，连接形式更灵活。如图1所示的直管纸质浇道管在直管两端设置连接段2，其中直径较大一端为承接端，直径小于承接端的一端为插接端，两个直管纸质浇道管连接时将直径较小的插接端通过螺纹连接旋转插入直径较大的承接端连接，在弯管两端和三通管中设有开口的位置均设置连接段2，且在连接段2上均设有螺纹段3，通过螺纹段3实现连接。图4中所示的变径浇道管两端的连接段2均设有螺纹段3，通过螺纹段3实现连接，直径较大浇道管可以通过变径管转换连接直径较小的浇道管 上，即直径大的连接段2可以连接粗一点的浇道管，直径小的接头用于连接直径较小的浇道管，变径浇道管不限于直管，三通管和弯管同样也能采用变径结构。

在各种形式纸质浇道管的外壁上还设有加强筋4，以确保浇道管的强度。通过螺纹段的连使接密封性更好，防止了浇铸中漏液的现象出现，不在需要通过胶带密封连接处，安装连接起来更加方便。
