一种啤酒制作用麦芽分选装置的制作方法

本发明涉及麦芽处理领域，具体为一种啤酒制作用麦芽分选装置。

背景技术：

啤酒制作过程中，对麦芽的处理十分重要，需要选用质量较好的麦芽，进行清洗，浸泡发芽，但现有的麦芽制作时，多是直接将清洗的麦子直接在一起进行发芽，没有对麦子颗粒大小进行分选，麦子发芽不够整齐，粉碎后的麦芽粉不够均匀，另外麦子的浸出率不高。

技术实现要素：

本发明的目的在于提供一种实现麦子发芽整齐，粉碎后的麦芽粉均匀，麦子浸出率高的啤酒制作用麦芽分选装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种啤酒制作用麦芽分选装置，包括底座，所述底座上固定连接有震动弹簧，所述震动弹簧远离底座的一端连接有底盘，所述底座上固定连接有电磁铁，所述底盘底端固定连接有铁块，所述底盘上方依次设置有第一筛盘、第二筛盘和第三筛盘，所述第一筛盘、第二筛盘和第三筛盘两侧均固定连接有连接体，三个所述连接体通过连接杆相连，所述第一筛盘底侧开设有第一筛孔，所述第二筛盘底侧开设有第二筛孔，所述第三筛盘底侧开设有第三筛孔，所述第一筛孔的孔径小于第二筛孔的孔径，所述第二筛孔的孔径小于第三筛孔的孔径，将清洗过后的麦子放置在第三筛盘中，通过电磁铁通电吸引铁块，电磁铁失电震动弹簧震动各个筛盘，从而不同颗粒大小的麦子分选到各个筛盘，从而进行分选，使得颗粒大小相近的麦子一起发芽，麦子发芽整齐，粉碎后的麦芽粉均匀，另外麦子的浸出率高。

优选地，所述底盘、第一筛盘和第二筛盘两侧上端均开设有插槽，且插槽内连接有伸缩杆，所述伸缩杆上端固定连接有支撑板，所述伸缩杆上套接有弹簧，且弹簧两端分别连接在插槽内壁和支撑板上，弹簧和伸缩杆再次震动筛盘，提高了分选效率。

优选地，所述连接杆底侧插设有插销，通过插销便于连接杆连接连接体。

优选地，所述电磁铁的数量为两个，且其分别位于震动弹簧两侧，两个电磁铁共同作用，提高震动效果，提高分选效率。

与现有技术相比，本发明的有益效果是：

（1）将清洗过后的麦子放置在第三筛盘中，通过电磁铁通电吸引铁块，电磁铁失电震动弹簧震动各个筛盘，从而不同颗粒大小的麦子分选到各个筛盘，从而进行分选，使得颗粒大小相近的麦子一起发芽，麦子发芽整齐，粉碎后的麦芽粉均匀，另外麦子的浸出率高；

（2）弹簧和伸缩杆再次震动筛盘，提高了分选效率；

（3）通过插销便于连接杆连接连接体；

（4）两个电磁铁共同作用，提高震动效果，提高分选效率。

附图说明

图1为一种啤酒制作用麦芽分选装置的结构示意图；

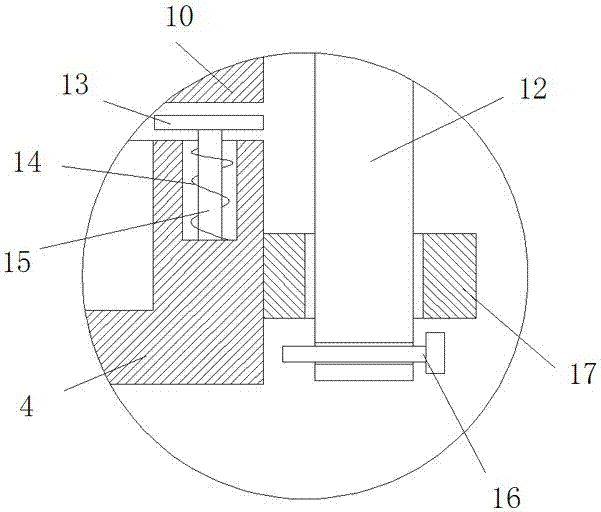

图2为一种啤酒制作用麦芽分选装置中a处的结构示意图。

图中：1-第三筛孔、2-第二筛孔、3-第一筛孔、4-底盘、5-铁块、6-震动弹簧、7-电磁体、8-底座、9-第一筛盘、10-第二筛盘、11-连接杆、12-第三筛盘、13-支撑板、14-弹簧、15-伸缩杆、16-插销、17-连接体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～2，本发明提供一种技术方案：一种啤酒制作用麦芽分选装置，包括底座8，底座8上固定连接有震动弹簧6，震动弹簧6远离底座8的一端连接有底盘4，底座8上固定连接有电磁铁7，底盘4底端固定连接有铁块5，底盘4上方依次设置有第一筛盘9、第二筛盘10和第三筛盘12，第一筛盘9、第二筛盘10和第三筛盘12两侧均固定连接有连接体17，三个连接体17通过连接杆11相连，第一筛盘9底侧开设有第一筛孔3，第二筛盘10底侧开设有第二筛孔2，第三筛盘12底侧开设有第三筛孔1，第一筛孔3的孔径小于第二筛孔2的孔径，第二筛孔2的孔径小于第三筛孔1的孔径，将清洗过后的麦子放置在第三筛盘12中，通过电磁铁7通电吸引铁块5，电磁铁7失电震动弹簧6震动各个筛盘，从而不同颗粒大小的麦子分选到各个筛盘，从而进行分选，使得颗粒大小相近的麦子一起发芽，麦子发芽整齐，粉碎后的麦芽粉均匀，另外麦子的浸出率高。

底盘4、第一筛盘9和第二筛盘10两侧上端均开设有插槽，且插槽内连接有伸缩杆15，伸缩杆15上端固定连接有支撑板13，伸缩杆15上套接有弹簧14，且弹簧14两端分别连接在插槽内壁和支撑板13上，弹簧14和伸缩杆15再次震动筛盘，提高了分选效率，连接杆11底侧插设有插销16，通过插销16便于连接杆11连接连接体17，电磁铁7的数量为两个，且其分别位于震动弹簧14两侧，两个电磁铁7共同作用，提高震动效果，提高分选效率。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

技术总结
本发明公开了一种啤酒制作用麦芽分选装置，包括底座，所述底座上固定连接有震动弹簧，所述震动弹簧远离底座的一端连接有底盘，所述底座上固定连接有电磁铁，所述底盘底端固定连接有铁块，所述底盘上方依次设置有第一筛盘、第二筛盘和第三筛盘，所述第一筛盘、第二筛盘和第三筛盘两侧均固定连接有连接体。它可以实现将清洗过后的麦子放置在第三筛盘中，通过电磁铁通电吸引铁块，电磁铁失电震动弹簧震动各个筛盘，从而不同颗粒大小的麦子分选到各个筛盘，从而进行分选，使得颗粒大小相近的麦子一起发芽，麦子发芽整齐，粉碎后的麦芽粉均匀，另外麦子的浸出率高。

技术研发人员：仇江波
受保护的技术使用者：射阳春蕾麦芽有限公司
技术研发日：2017.05.22
