一种尿液干细胞制备设备的制作方法

本发明涉及干细胞制备技术领域，更具体地说，本发明涉及一种尿液干细胞制备设备。

背景技术：

人类尿液形成是血液流经肾小球时，血液中的尿酸、尿素、水、无机盐和葡萄糖等物质通过肾小球的滤过作用，过滤到肾小囊中，形成原尿；同时干细胞是一类具有无限的或者永生的自我更新能力的细胞、能够产生至少一种类型的、高度分化的子代细胞；多年来对干细胞的定义不断进行修正，并从不同的层面上来进行定义；目前大多数生物学家和医学家认为干细胞是来自于胚胎、胎儿或成体内具有在一定条件下无限制自我更新与增殖分化能力的一类细胞，能够产生表现型与基因型和自己完全相同的子细胞，也能产生组成机体组织、器官的已特化的细胞，同时还能分化为祖细胞；为了减轻患者不必要的痛苦，目前已有研究人员提出了分离尿细胞诱导生成ipscs的方法，研究人员首先对57名个体进行了尿液样本收集，从42名个体处成功获得原代细胞培养物，之后，研究人员在分别进行了二、三及第四次尝试，总体成功率达到近82%，随后，采用10%的胎牛血清培养基将原始细胞进行培养促使其贴壁及存活，利用肾上皮细胞培养液培养进行细胞扩增，细胞培养2-3周后，即可用逆转录病毒感染方法将外源因子导入尿细胞中，重编程过程需3-4周，出现培养干细胞样的克隆，再将这些克隆跳出来继续培养，最终可获得稳定的诱导多能干细胞。

目前尿液干细胞在制备的过程中，特别是存放时，可能由于存放不合理造成对培养基取用不便，同时制备时无菌环境非常重要，细胞添加或者更换培养基时，要保证培养基的绝对无菌，由于没有专门放置培养基的架子，从冰箱拿出来的培养基放到超净台之后，用移液枪吸取培养基需要手动倾斜培养基，尤其是剩余量较少的培养基，更难把握角度问题，这种手动操作增加了培养基污染的机会，给细胞安全性带来一定的隐患。

技术实现要素：

为了克服现有技术的上述缺陷，本发明的实施例提供一种尿液干细胞制备设备，通过设置有制备机构，将培养皿放置在培养桶的内部，利用空腔的密闭性给与干细胞制备提供良好的制备环境，同时通过拉取限位条可以较为方便的将培养皿取出，降低人为触碰培养皿的几率，进而降低了培养皿出现污染的概率，同时通过设置有倾斜机构，通过旋转按压螺纹杆，利用杠杆原理带动培养桶进行倾斜，进而方便工作人员对培养基进行移液，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种尿液干细胞制备设备，包括制备工作台，所述制备工作台的上表面两个装设有隔板，两个所述隔板之间设置有制备机构，两个所述隔板的相背一侧均设置有放置机构，所述放置机构的数量为两个，且制备机构位于两个放置机构之间，所述制备工作台的底部装设有弓形支架。

在一个优选地实施方式中，所述制备机构包括四个放置槽，四个所述放置槽在制备工作台的台面呈矩形阵列式分布设置，且放置槽的边缘位置处设置有倾斜机构，所述放置槽的内部装设有培养桶，所述培养桶的内部开设有空腔，所述空腔的内部设置有电热丝，所述电热丝沿着空腔的高度方向在空腔的内壁上呈环绕向上设置，所述空腔内部中心位置处放置有放置板，所述放置板的上表面装设有培养皿，所述培养皿位于放置板的顶部开设有的缺口内，所述放置板的周向侧装设有限位条，所述限位条的数量为四个，四个所述限位条在放置板的周向侧呈均匀分布设置；

所述空腔的内底壁、对应各个限位条的位置处均装设有限位板，所述限位板靠近限位条的一侧开设有限位槽，所述限位条位于限位槽的内部，所述空腔的顶部开设有通口，所述通口的内径大于放置板的直径，所述限位条的顶端装设有手柄，所述限位条的下表面距离手柄的上表面之间的垂直距离等于空腔的长度。

在一个优选地实施方式中，所述通口的内部装设有密封盖，所述密封盖为橡胶材料制成，且密封盖与通口过盈配合，所述密封盖的顶部中心位置处装设有拉环。

在一个优选地实施方式中，所述倾斜机构包括有弧形板，所述弧形板位于放置槽的顶部边缘位置处，且弧形板的底部与制备工作台的台面铰接，所述弧形板远离放置槽的一侧与隔板的连接处装设有复位弹簧，所述放置孔的底部开设有顶动孔，所述顶动孔的内部装设有顶动板和杠杆，所述顶动板位于培养桶的下方，且杠杆的中间位置处顶动孔的内壁通过支轴转动连接，所述杠杆远离顶动板的一侧铰接有按压螺纹杆，所述按压螺纹杆的顶端贯穿制备工作台并延伸至制备工作台的顶部，所述按压螺纹杆的顶部装设有旋转把手，且按压螺纹杆与制备工作台螺纹连接，所述培养桶的外径小于放置槽的直径。

在一个优选地实施方式中，所述弧形板的一侧装设有牵引绳，所述牵引绳为弹性材料制成，且牵引绳沿着培养桶的周向侧呈半环绕设置，且培养桶的外表面开设有牵引槽，所述牵引绳的外表面与牵引槽的内壁相贴合，所述牵引绳的活动端装设有连接块，所述连接块的一侧装设有插入杆，所述弧形板的一侧、对应插入杆的位置处开设有插入孔，所述插入杆插入插入孔内，且插入杆的周向侧开设有卡槽，所述弧形板的外侧、对应卡槽的位置处装设有卡杆，所述卡杆贯穿弧形板并延伸至卡槽的内部，所述卡杆与弧形板的外侧之间装设有弹簧。

在一个优选地实施方式中，所述放置机构包括有位于制备工作台下方的固定板，所述固定板的顶部边缘位置处均匀装设有连接杆，所述固定板与制备工作台之间通过连接杆固定连接，所述固定板的顶部开设有抬动槽。

在一个优选地实施方式中，所述固定板的顶部开设有多个夹持槽，所述夹持槽在固定板的上表面呈均匀分布设置，所述制备工作台的台面、对应各个夹持槽的位置处均开设有夹持孔，所述夹持孔的内径大于夹持槽的内径。

在一个优选地实施方式中，所述夹持孔的内部装设有软质环，所述软质环粘接在夹持孔的内部，且软质环为橡胶材料制成，所述软质环的内表面开设有多个梯形缺口，多个所述梯形缺口在软质层的内表面呈均匀分布设置。

本发明的技术效果和优点：

1、通过设置有制备机构，将培养皿放置在培养桶的内部，利用空腔的密闭性给与干细胞制备提供良好的制备环境，同时通过拉取限位条可以较为方便的将培养皿取出，降低人为触碰培养皿的几率，进而降低了培养皿出现污染的概率，同时通过设置有倾斜机构，通过旋转按压螺纹杆，利用杠杆原理带动培养桶进行倾斜，进而方便工作人员对培养基进行移液，有利于对尿液干细胞进行培养作业，利于实际使用；

2、通过设置有放置机构，是为了对制备过程中所用到的离心管以及试剂管进行夹持放置，方便工作人员进行操作，同时利用软质环的设置，可以有效的对离心管以及试剂管进行夹持固定，避免其在放置过程中产生移位的现象，实用性较强。

附图说明

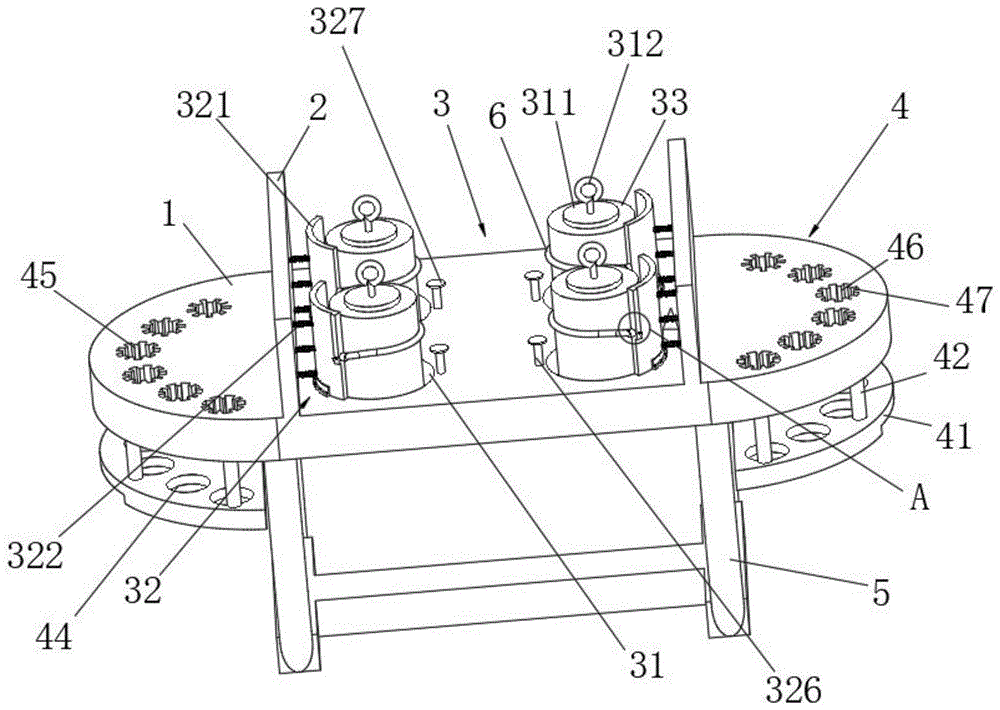

图1为本发明的整体结构示意图。

图2为本发明的培养桶爆炸图。

图3为本发明的培养桶内部剖析图。

图4为本发明的倾斜机构示意图。

图5为本发明的仰视图。

图6为本发明图1的a部结构放大图。

图7为本发明牵引绳与弧形板连接示意图。

图8为本发明的俯视图。

附图标记为：1制备工作台、2隔板、3制备机构、4放置机构、5弓形支架、6牵引绳、7牵引槽、8连接块、9插入杆、10插入孔、11卡槽、12卡杆、13弹簧、31放置槽、32倾斜机构、33培养桶、34空腔、35放置板、36限位条、37限位板、38限位槽、39通口、310手柄、311密封盖、312拉环、313电热丝、314培养皿、321弧形板、322复位弹簧、323顶动孔、324顶动板、325杠杆、326按压螺纹杆、327旋转把手、41固定板、42连接杆、43抬动槽、44夹持槽、45夹持孔、46软质环、47梯形缺口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

参照说明书附图1-8，本发明一实施例的一种尿液干细胞制备设备，包括制备工作台1，制备工作台1的上表面两个装设有隔板2，两个隔板2之间设置有制备机构3，两个隔板2的相背一侧均设置有放置机构4，放置机构4的数量为两个，且制备机构3位于两个放置机构4之间，制备工作台1的底部装设有弓形支架5，设置有弓形支架5是为了方便对制备工作台1进行架空放置。

制备机构3包括四个放置槽31，四个放置槽31在制备工作台1的台面呈矩形阵列式分布设置，且放置槽31的边缘位置处设置有倾斜机构32，放置槽31的内部装设有培养桶33，培养桶33的内部开设有空腔34，空腔34的内部设置有电热丝313，电热丝313沿着空腔34的高度方向在空腔34的内壁上呈环绕向上设置，空腔34内部中心位置处放置有放置板35，放置板35的上表面装设有培养皿314，培养皿314位于放置板35的顶部开设有的缺口内，放置板35的周向侧装设有限位条36，限位条36的数量为四个，四个限位条36在放置板35的周向侧呈均匀分布设置，可以理解为，限位条36是与放置板35固定连接，同时放置板35为中部开设有缺口的圆柱型结构，培养皿314放入放置板35的缺口内，是为了对培养皿314进行固定，避免培养皿314出现移位的现象，同时需要说明的是，设置有电热丝313是为了对培养桶33内的培养温度进行操控，需要说明的是，在培养桶33的内部还可以设置有压缩机（用于控冷）以及设置有压力泵（用于控制压强），也就是说可根据实际需要进行添加具体的现有设备，用于营造良好的制备环境；

空腔34的内底壁、对应各个限位条36的位置处均装设有限位板37，限位板37靠近限位条36的一侧开设有限位槽38，限位条36位于限位槽38的内部，空腔34的顶部开设有通口39，通口39的内径大于放置板35的直径，限位条36的顶端装设有手柄310，限位条36的下表面距离手柄310的上表面之间的垂直距离等于空腔4的长度，通过设置有制备机构3，将培养皿314放置在培养桶44的内部，利用空腔34的密闭性给与干细胞制备提供良好的制备环境，同时通过拉取限位条46可以较为方便的将培养皿314取出，降低人为触碰培养皿314的几率，进而降低了培养皿314出现污染的概率。

通口39的内部装设有密封盖311，密封盖311为橡胶材料制成，且密封盖311与通口39过盈配合，密封盖311的顶部中心位置处装设有拉环312，如此设置是为了对培养桶33的内部进行封闭，避免外界污染。

倾斜机构32包括有弧形板321，弧形板321位于放置槽31的顶部边缘位置处，且弧形板321的底部与制备工作台1的台面铰接，弧形板321远离放置槽31的一侧与隔板2的连接处装设有复位弹簧322，放置孔31的底部开设有顶动孔323，顶动孔323的内部装设有顶动板324和杠杆325，顶动板324位于培养桶33的下方，且杠杆324的中间位置处顶动孔323的内壁通过支轴转动连接，杠杆324远离顶动板324的一侧铰接有按压螺纹杆326，按压螺纹杆326的顶端贯穿制备工作台1并延伸至制备工作台1的顶部，按压螺纹杆326的顶部装设有旋转把手327，且按压螺纹杆326与制备工作台1螺纹连接，培养桶33的外径小于放置槽31的直径，当进行倾斜需求时，通过人工操作旋转把手327，带动按压螺纹杆326进行旋转，而按压螺纹杆326分为螺杆部和按压部，按压部和螺杆部通过轴承转动连接，这样设置是为了避免在对螺纹部进行旋转时不会影响按压部对杠杆325施加向下的压力，如此利用杠杆原理，进而带动顶动板324向上移动，对放置在放置槽31内部的培养桶33向弧形板321的方向顶动，由于弧形板321与制备工作台1处于铰接的状态，如此弧形板321出现倾斜，复位弹簧322出现压缩的状态，这样设置是为了避免培养桶33在倾斜时发生侧翻的现象，同时还方便工作人员进行移液作业。

弧形板321的一侧装设有牵引绳6，牵引绳6为弹性材料制成，且牵引绳6沿着培养桶33的周向侧呈半环绕设置，且培养桶33的外表面开设有牵引槽7，牵引绳6的外表面与牵引槽7的内壁相贴合，牵引绳6的活动端装设有连接块8，连接块8的一侧装设有插入杆9，弧形板321的一侧、对应插入杆9的位置处开设有插入孔10，插入杆9插入插入孔10内，且插入杆9的周向侧开设有卡槽11，弧形板321的外侧、对应卡槽11的位置处装设有卡杆12，卡杆12贯穿弧形板321并延伸至卡槽11的内部，卡杆12与弧形板321的外侧之间装设有弹簧13，如此设置是为了方便对培养桶33进行固定放置，避免在长时间的培养过程中，培养桶33出现意外侧翻的现象，在进行固定时，通过利用牵引绳6的弹性将培养桶33与弧形板321进行固定，同时设置有牵引槽7，是为了加强牵引绳6在培养桶33外部的纵向阻碍力，同时在对牵引绳6的活动端进行固定时，通过插入杆9插入插孔槽10，这时候的卡杆12处于拉动的状态，也就是说弹簧13处于压缩的状态，如此松开弹簧13，卡杆12便插入卡槽，对牵引绳6的位置进行固定。

放置机构4包括有位于制备工作台1下方的固定板41，固定板41的顶部边缘位置处均匀装设有连接杆42，固定板41与制备工作台1之间通过连接杆42固定连接，固定板41的顶部开设有抬动槽43，如此设置是为了方便工作人员对制备工作台1进行移动，设置有放置机构4，是为了对制备过程中所用到的离心管以及试剂管进行夹持放置，方便工作人员进行操作。

固定板41的顶部开设有多个夹持槽44，夹持槽44在固定板41的上表面呈均匀分布设置，制备工作台1的台面、对应各个夹持槽44的位置处均开设有夹持孔45，夹持孔45的内径大于夹持槽44的内径，在进行放置时，试剂管或者离心管依次穿过夹持孔45和夹持槽44即可。

夹持孔45的内部装设有软质环46，软质环46粘接在夹持孔45的内部，且软质环46为橡胶材料制成，软质环46的内表面开设有多个梯形缺口47，多个梯形缺口47在软质层46的内表面呈均匀分布设置，利用软质环46的设置，可以有效的对离心管以及试剂管进行夹持固定，避免其在放置过程中产生移位的现象，实用性较强。

工作原理：首先将制备工作台1平稳放置好，然后将装有培养皿313的培养桶33放入放置槽31的内部，并且通过牵引绳6沿着牵引槽7的长度方向将培养桶33的位置进行固定，在对牵引绳6的活动端进行固定时，通过插入杆9插入插孔槽10，这时候的卡杆12处于拉动的状态，也就是说弹簧13处于压缩的状态，如此松开弹簧13，卡杆12便插入卡槽，对牵引绳6的位置进行固定，当进行倾斜作业时，通过人工操作旋转把手327，带动按压螺纹杆326进行旋转，进而带动顶动板324向上移动，对放置在放置槽31内部的培养桶33向弧形板321的方向顶动，由于弧形板321与制备工作台1处于铰接的状态，如此弧形板321出现倾斜，复位弹簧322出现压缩的状态，这样设置是为了避免培养桶33在倾斜时发生侧翻的现象，同时还方便工作人员进行移液作业，最后将制备过程中所用到的离心管以及试剂管依次穿过夹持孔45和夹持槽44即可。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本发明公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本发明同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
