便于固定安装的电动车尾箱的制作方法

本发明涉及一种存储结构，具体涉及便于固定安装的电动车尾箱。

背景技术：

电动车，即电力驱动车，又名电驱车。电动车分为交流电动车和直流电动车。通常说的电动车是以电池作为能量来源，通过控制器、电机等部件，将电能转化为机械能运动，以控制电流大小改变速度的车辆。

电动车辆在国民经济中所占份额不是很高。但是它符合国家定的节能环保趋势，大大方便了短途交通，最主要是通过对能源和环境的节省和保护在国民经济中起着重要的作用。

2011年电动车辆消费规模为400亿元左右，2012年电动车辆消费规模为450亿元左右，2013年电动车辆消费规模为484亿元左右，2014年电动车辆消费量为528亿元左右。

电动车作为绿色朝阳产业，在中国发展已有十年之久。在电动自行车方面，2010年底，中国电动自行车已经达到1.2亿辆，而且以每年30%的速度增长。因而，电动自行车以其价廉、便捷、环保的功能优势，受到城市中低收入阶层青睐。

现有电瓶车的尾箱均是盒体结构，仅仅只能用于存放无生命特征的物体，对于宠物来说，不能很好地承载。

技术实现要素：

本发明的目的在于解决现有电瓶车的尾箱均是盒体结构，仅仅只能用于存放无生命特征的物体，对于宠物来说，不能很好地承载的问题，提供一种解决上述问题的便于固定安装的电动车尾箱。通过该结构的设置能够在达到存放物体的功能的同时，可以有效承载有生命特征的宠物，且该结构不影响尾箱本身的防盗功能，效果十分显著。

本发明通过下述技术方案实现：

便于固定安装的电动车尾箱，包括具有开口的盒体，铰接在盒体开口位置处的盒盖，设置在盒盖上的通孔，铰接在盒盖外壁上用于遮盖盒盖上通孔的遮板，设置在通孔位置处与遮板配合卡接的固定装置；

所述固定装置包括一端固定在遮板内侧，另一端穿过通孔伸入盒盖内的卡件，设置在伸入盒盖内一端的卡件上的卡件穿孔，一端铰接在盒盖上、另一端穿过该卡件穿孔的卡杆，设置在卡杆上的固定孔，设置在该固定孔内的固定杆。

通过上述结构的设置，在不承载有生命特征的宠物时，只需将固定装置设置成扣合状态，即可有效达到普通尾箱存放物品的作用，且该结构不影响尾箱本身的防盗效果。

当需要对有生命特征的宠物进行承载时，只需解开固定装置的扣合状态，将遮板移开，使该通孔露出，即可有效方便宠物的头伸出该通孔，便于电动车对宠物的承载运输。

为了更好地实现对不同状态下遮板固定，该固定装置中卡杆的数量为两个，分别设置在通孔相对两侧。

为了避免雨水通过该通孔进入到盒体内，所述通孔设置在盒盖侧面上，通孔上方的盒盖上设置有挡雨凸件，该遮板上与挡雨凸件相应的位置处还设置有与挡雨凸件配合的扣合件。

优选地，所述挡雨凸件围绕通孔一周设置。

为了避免固定杆的丢失，所述固定杆由穿过该固定孔的杆体，设置在杆体一端端部的阻件，以及一端固定在盒盖上、另一端与阻件连接的绳体构成。

本发明与现有技术相比，具有如下的优点和有益效果：

1、本发明通过上述结构的设置，在不承载有生命特征的宠物时，只需将固定装置设置成扣合状态，即可有效达到普通尾箱存放物品的作用，且该结构不影响尾箱本身的防盗效果；

2、本发明通过该结构的设置，不仅仅能够在达到存放物体的功能的同时不影响尾箱本身的防盗功能，而且还可以有效承载有生命特征的宠物，效果十分显著。

附图说明

此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部分，并不构成对本发明实施例的限定。在附图中：

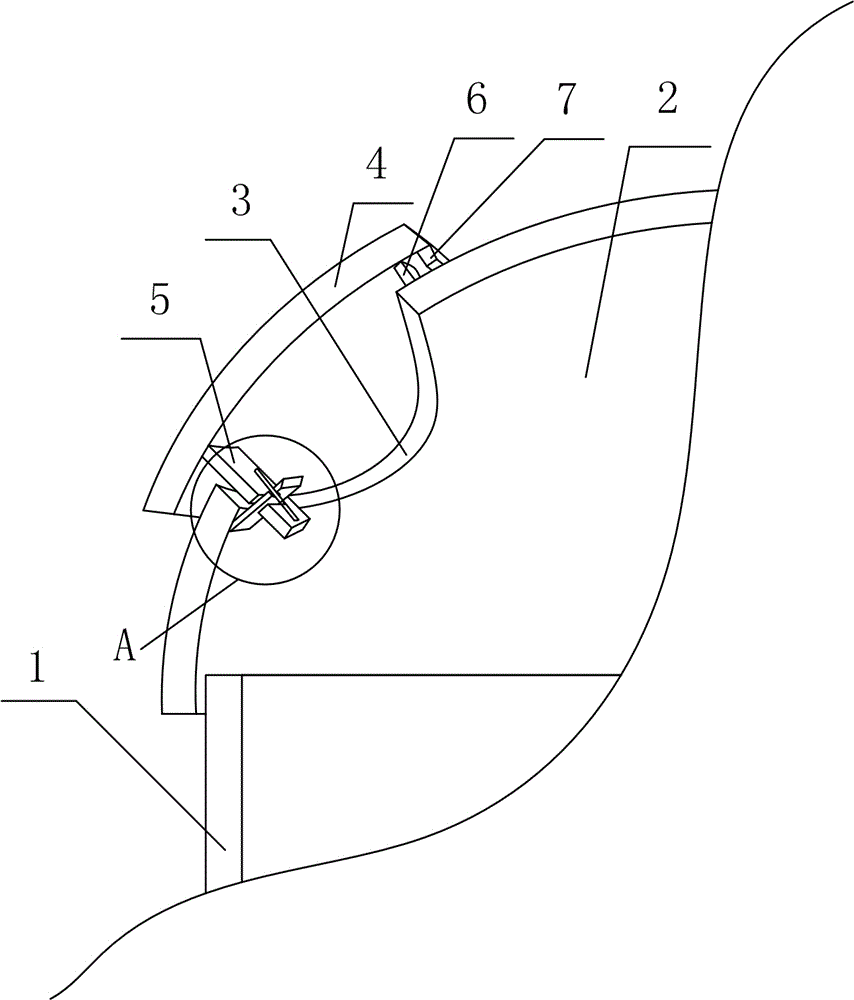

图1为本发明的结构示意图。

图2为本发明中通孔位置处的结构示意图。

图3为图2中A处的放大结构示意图。

附图中标记及对应的零部件名称：

1-盒体，2-盒盖，3-通孔，4-遮板，5-固定装置，6-挡雨凸件，7-扣合件；

51-卡件，52-卡件穿孔，53-卡杆，54-固定孔，55-固定杆。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例1

便于固定安装的电动车尾箱，如图1-图3所示，包括具有开口的盒体1，铰接在盒体1开口位置处的盒盖2，设置在盒盖2上的通孔3，铰接在盒盖2外壁上用于遮盖盒盖2上通孔3的遮板4，设置在通孔3位置处与遮板4配合卡接的固定装置5；

所述固定装置5包括一端固定在遮板4内侧，另一端穿过通孔3伸入盒盖2内的卡件51，设置在伸入盒盖2内一端的卡件51上的卡件穿孔52，一端铰接在盒盖2上、另一端穿过该卡件穿孔52的卡杆53，设置在卡杆53上的固定孔54，设置在该固定孔54内的固定杆55。为了更好地实现对不同状态下遮板4的固定，该固定装置中卡杆53的数量为两个，分别设置在通孔3相对的两侧。

所述通孔3设置在盒盖2侧面上，通孔3上方的盒盖2上设置有挡雨凸件6，该遮板4上与挡雨凸件6相应的位置处还设置有与挡雨凸件6配合的扣合件7。本实施例中该挡雨凸件6仅仅设置在通孔3上方的盒盖2上，当遮板4遮挡在通孔3上时，该挡雨凸件6沿着遮板4的边缘设置，该扣合件7与挡雨凸件6结构一致。

所述固定杆55由穿过该固定孔54的杆体，设置在杆体一端端部的阻件，以及一端固定在盒盖2上、另一端与阻件连接的绳体构成。

实施例2

本实施例与实施例1的区别在于，本实施例中挡雨凸件6的设置不同，本实施例的具体设置如下：

所述挡雨凸件6围绕通孔3一周设置。

以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
