一种跑步自行车的制作方法

本实用新型属于自行车领域，具体涉及一种利用跑步形式运动作为动力的自行车。

背景技术：

为解决人们方便出行而发明了自行车，为解决现代人不愿外出运动而发明了跑步机，现在为了将锻炼出行两不误而突发奇想设计出跑步机自行车。现有的跑步自行车一般是将跑步机传送带和自行车结合到一起，通过传送带产生动力并带动自行车车轮运动，实行自行车的前进功能，但是这种结构导致自行车体积大，不稳定，操作不够灵活，经常发生跳链等问题，造成安全隐患，不能有效的驱动车轮运动。

技术实现要素：

鉴于以上内容，本实用新型是为了解决现有技术的不足而提供一种结构稳定、驱动效率高，更加接近跑步时脚部的运动轨迹的跑步自行车。

为达到上述目的，本实用新型解决其技术问题所采用的技术方案是：

一种跑步自行车，包括支撑架、握把架、前轮、后轮、驱动装置以及传动装置，所述握把架设于支撑架前部，所述支撑架两侧均设有滑槽，所述后轮设置在支撑架的后下方，所述前轮设置在握把架的下部，所述握把架的顶部设置有龙头，所述龙头两端分别设置有第一把手和第二把手，所述握把架的底部设置有的前轮连接件，所述前轮连接件与前轮轮毂设置有转动轴承，所述前轮轮毂的侧面设置有滑槽，所述前轮轮胎安装前轮轮毂上；

所述驱动装置包括一传动轴、两转动杆、两踏板支撑杆，两转动杆分别固定连接在传动轴的两端，两转动杆的延伸端向支撑架外侧均设置有对应踏板支撑杆，两踏板支撑杆通过连接件与所述转动杆的前端部连接，两踏板支撑杆的前端均安装在支撑架上滑槽内，两踏板支撑杆分别设有一踏板；

所述传动装置包括轮板、主动齿轮、后轮轮胎和后轮轮毂，所述主动齿轮通过传动轴固定连接在轮板上，所述轮板安装在后轮轮毂上，并且与所述后轮连接件相连接，所述轮板与所述后轮轮毂、所述后轮连接件与所述后轮轮毂之间均设置有转动轴承，后轮轮毂的侧面设置有滑槽，所述后轮轮胎安装在后轮轮毂上。

优选的，所述后轮轮毂的内侧设置有与所述主动齿轮相啮合的齿。

优选的，所述踏板的周缘向上突起，均形成一凹模。

优选的，所述凹模的底部均设置有踏板防滑层。

本实用新型为一种跑步自行车，具有结构简单、稳定，体积小等优点，用双脚交替踩踏踏板的驱动形式，可以模拟人跑步的动作，有效避免骑自行车太久造成的屁股酸痛或是跑步时体重对关节和脚腕造成的冲击，达到锻炼的效果，采用齿轮和轮毂相配合的结构，极大地提高了自行车的驱动效率。

附图说明

图1是本实用新型一种跑步自行车的立体结构示意图。

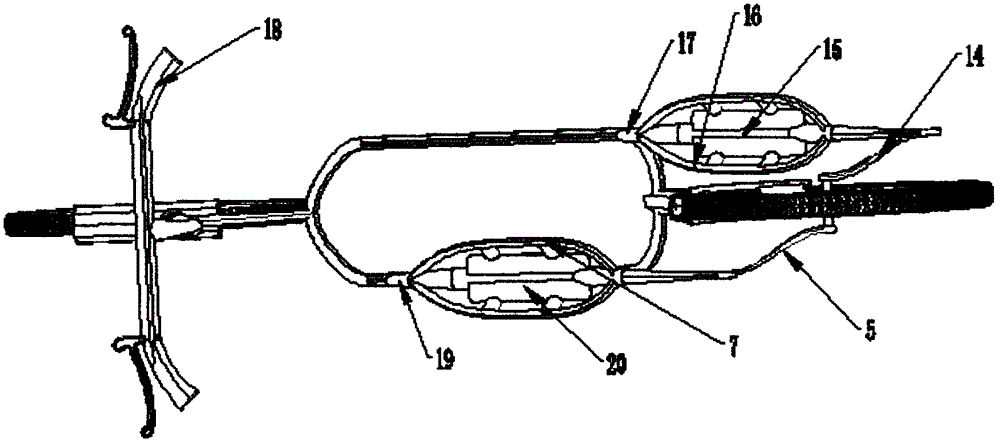

图2是本实用新型的俯视图图。

图3是本实用新型右踏板支撑杆与支撑架连接示意图。

图4是本实用新型的轮毂结构示意图。

附图标记说明：1-轮板、2-后轮连接件、3-主动齿轮、4-传动轴、5-左转动杆、6-后轮轮胎、7-左踏板、8-支撑架、9-握把架、10-第一把手、11-前轮连接件、12-前轮轮胎、13-前轮轮毂、14-右转动杆、15-右踏板防滑层、16-右踏板、17-右踏板支撑杆、18-第二把手、19-左踏板支撑杆、20-左踏板防滑层。

具体实施方式

下面结合具体实施例，对本实用新型的内容做进一步的详细说明：

参阅图1，图2，一种跑步自行车，总体结构包括支撑架8、握把架9、前轮、后轮、驱动装置以及传动装置，握把架9可左右转动地设于支撑架8前部，支撑架8两侧均设有滑槽，后轮设置在支撑架8的后下方，前轮设置在握把架9的下部，握把架9的顶部设置有龙头，龙头两端分别设置有第一把手10和第二把手18，握把架9的底部设置有前轮连接件11，前轮连接件11与前轮轮毂13设置有转动轴承，前轮轮毂13的侧面设置有用于安装转动轴承的滑槽，前轮轮胎12安装前轮轮毂13上。

参阅图1，图2，所述驱动装置包括一传动轴4、右转动杆14、、右踏板16、右踏板支撑杆17、左转动杆5、左踏板7和左踏板支撑杆19，右转动杆14、右踏板防滑层15、右踏板16、右踏板支撑杆17的结构和连接关系与左转动杆5、左踏板7、左踏板支撑杆19和左踏板防滑层20对称，右转动杆14和左转动杆5分别固定连接在传动轴4的两端，右转动杆14的延伸端向支撑架8外侧设置有右踏板支撑杆17，右踏板支撑杆17通过连接件与所述右转动杆14的前端部连接，右踏板支撑杆17的前端安装在支撑架8上滑槽内，当人脚踩踏踏板时，右踏板支撑杆17在支撑架8上滑槽内前后滑动，右转动杆14和右踏板支撑杆17的连接结构与此对称，右踏板16固定连接在右踏板支撑杆17上，右踏板16的周缘向上突起，形成一凹模，凹模的底部设置有右踏板防滑层15，右踏板上的凹模和右踏板防滑层15可以保证人脚踩踏右踏板16时不会滑倒受伤，右踏板16的结构与左踏板7对称。

参阅图1，图2，所述传动装置包括轮板1、主动齿轮3、后轮轮胎6和后轮轮毂，主动齿轮3通过传动轴4固定连接在轮板1上，轮板1安装在后轮轮毂上，并且与后轮连接件2相连接，轮板1与后轮轮毂、后轮连接件2与后轮轮毂之间均设置有转动轴承，后轮轮毂的内侧设置有与主动齿轮3相啮合的齿，后轮轮毂的侧面设置有用于安装转动轴承的滑槽，后轮轮胎6安装在后轮轮毂上，当驱动装置带动主动齿轮3转动时，主动齿轮3带动后轮轮毂带动自行车向前运动。

上述驱动装置的作用是将跑步的动作转换成齿轮运动以驱动自行车的后轮前进，传动装置的作用是将驱动装置产生的动力传递到后轮上，使其前进。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并加以实施，并不能以此限制本实用新型的保护范围，凡根据 本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围内。
