全民运动健康养生自行跑车的制作方法

本实用新型涉及公共交通领域，具体涉及全民运动健康养生自行跑车。

背景技术：

自行车，又称脚踏车或单车，通常是二轮的小型陆上车辆。人骑上车后，以脚踩踏板为动力，是绿色环保的交通工具。越来越多的人将自行车作为健身器材用来骑行锻炼、自行车出游；自行车本身也是一项体育竞技运动，有公路自行车赛、山地自行车赛、场地自行车赛、特技自行车比赛等。在现在拥堵的城市，自行车更是出行的首选，能够避免堵在路上的尴尬。现存在的自行车多是人力驱动，虽然也有电动自行车，可以装电池驱动自行车，也可以通过人力驱动，但它们存在的通病就是在雨天无法避雨，夏天无法防晒，经常被小偷盗；无法直接前后观望后方来车，自行车又是马路上的弱势群体，这就增加了自行车行驶过程中的危险系数，在发生事故后无法对事故进行取证；自行车作为两轮行驶的交通工具，在停车或刹车的情况下，很有可能因为失去平衡而导致车身倒地，这在路况复杂的情况下可能会造成重大交通事故。

技术实现要素：

本实用新型所要解决的技术问题是自行车作为两轮行驶的交通工具，在停车或刹车的情况下，很有可能因为失去平衡而导致车身倒地，这在路况复杂的情况下可能会造成重大交通事故，目的在于提供全民运动健康养生自行跑车，能实现雨天避雨、夏天防晒；能实现车祸现场的路况取证；能在停车或刹车时进行车身平衡。

本实用新型通过下述技术方案实现：

全民运动健康养生自行跑车，包括构成自行车本体的前轮、后轮、车架、鞍座、龙头和传动装置，所述车架设置在前轮和后轮之间，鞍座设置在车架顶部，所述传动装置与后轮连接，龙头设置在前轮上，还包括自动升降顶棚、支撑板、支撑杆、变速传动装置、自动液压升降杆、副轮，所述支撑板前端连接在鞍座下侧的车架上，后端的两侧分别连接有一根支撑杆，两根支撑杆连接支撑板端的另一端分别设置在后轮的转轴的两端端部；所述自动升降顶棚设置在支撑板后端上表面；所述变速传动装置设置在后轮的转轴处；后轮的转轴两端还分别设置有一根自动液压升降杆，两根自动液压升降杆的上端分别与后轮的转轴两端连接，两根自动液压升降杆的下端分别设置一个副轮；所述变速传动装置用于自行跑车的多档位切换，对自行跑车进行变速处理。

本实用新型在后轮转轴两端分别设置带有自动液压升降杆的副轮，当自行车在行驶过程中，自动液压升降杆收缩，将两个副轮提离地面，让自行车正常行驶，当自行车车速为零时，自动液压升降杆伸长，将两个副轮放下，使副轮接触地面，使自行车具有四个支撑点，保证自行车的稳定性，并且这样就不需要现有自行车的停车架了。本实用新型设置变速传动装置可以实现山地自行车的换挡变速，提高骑行者的舒适度。使用了变速传动装置能够对自行跑车进行调速骑行，达到变速和省力的作用。

现有技术中，两轮交通工具的挡雨遮阳的工具，有的工具是伞状的，设置龙头前侧，不仅挡视线，挡雨遮阳的效果也不好；有的工具是桥接在龙头和车尾之间，呈拱桥状，但是这样的工具也是挡视线，挡雨遮阳的效果也不好；本实用新型在支撑板上设置自动升降顶棚，能够实现防晒防雨，并且设置在自行车车体后侧，在自动升降顶棚收着的时候能够避免遮挡骑行者的视线。

进一步地，支撑板的下侧设置有发电机和电池，所述发电机与变速传动装置连接，所述电池与发电机连接；所述发电机用于依靠后轮的转动进行发电，所述电池用于存储发电机所产生的电能。

自行车在转动的过程中转轴也会转动，发电机通过皮带与转轴连接，通过皮带与转轴之间的静摩擦使得发电机进行转动，从而产生电能，产生的电能由电池存储，电池所存储的电能可以用于驱动自行车转动，这样就可以延长自行车所能行驶的路程；电能还能用于为本实用新型中自行车车体上的电动装置供电，这样就合理的利用的自行车的动能驱动整个自行车运行所消耗的电能，这是环保绿色的能源。

进一步地，全民运动健康养生自行跑车，还在自行车本体上设置有保护壳，所述保护壳环绕在车架两侧，保护壳前端与龙头的下端连接，保护壳后端与支撑板连接；保护壳的前侧设置有挡风玻璃，保护壳的两个侧面各设置有一块侧窗玻璃；保护壳两侧各设置有一个后视镜，两个后视镜上分别设置有一个侧面网络摄像头。

自动升降顶棚配合保护壳能够实现骑行车所在的空间形成近全封闭的空间，这样能够实现全面的挡雨遮阳，同时冬天骑行是很冷的，这样就能挡风，保证骑行车的手不会冻僵；设置侧面网络摄像头，能够记录自行车车体两个侧面的路况。

进一步地，鞍座后侧的支撑板上还设置有振动靠背，所述振动靠背顶部设置有红外线发热振动磁疗头盔，所述振动靠背中部前侧设置有红外线发热振动磁疗腰带。

在鞍座上设置振动靠背，可以缓解运动过程中的肌肉紧张，避免骑车后的肌肉酸痛。临床资料显示，人体长期缺磁会引发各种疾病；细胞缺磁，活力低下，就会加速肌体的衰老；血液缺磁会增加粘稠度，血粘度增加从而会导致血液循环不畅，各组织器官发生缺血、缺氧，引发循环系统、神经、泌尿及消化系统发生病变；人体缺磁还会促发神经失调、新陈代谢紊乱、细胞死亡加快，继而出现腰酸背痛、心悸、失眠、全身不适等症状，设置红外线发热振动磁疗头盔和红外线发热振动磁疗腰带有助于人体健康减肥。

进一步地，传动装置包括脚踏板，所述脚踏板上设置有按摩振动器。脚底的穴位较多，按摩脚底是现在流行的一种养生方式，在脚踏板上设置按摩振动器有助于提高身体健康水平。

进一步地，保护壳上一侧设置有车门，所述车门上设置有密码防盗门开关锁。

进一步地，自行车本体前侧设置有大灯，所述大灯上设置有一个前侧网络摄像头；支撑杆的后侧设置有后侧网络摄像头。设置后侧网络摄像头，能够记录自行车车体后面的路况。前侧网络摄像头、后侧网络摄像头和侧面网络摄像头所拍摄的画面均通过无线形式发送至云端服务器，客户端就能随时查看历史行驶记录以及观看实时行驶情况，客户端包括手机、电脑等终端设备。。设置前侧网络摄像头，能够记录自行车车体前面的路况。

进一步地，自动升降顶棚两侧设置有多段折叠伸缩杆，两个多段折叠伸缩杆之间设置有防雨篷布。

进一步地，在支撑板的上侧设置有离子臭氧发生器和冷暖空调。微量的臭氧能够使骑行车提神，使骑行者保持较高的注意力。在车内设置冷暖空调达舒适的骑行。

进一步地，自行车本体的后轮为两个。

本实用新型与现有技术相比，具有如下的优点和有益效果：

1、本实用新型使自行车具有四个支撑点，保证自行车的稳定性，并且这样就不需要现有自行车的停车架了；

2、本实用新型设置变速传动装置可以实现山地自行车的换挡变速，提高骑行者的舒适度；

3、本实用新型在支撑板上设置自动升降顶棚，能够实现防晒防雨，并且设置在自行车车体后侧，在自动升降顶棚收着的时候能够避免遮挡骑行者的视线；

4、本实用新型设置振动靠背、红外线发热振动磁疗头盔、红外线发热振动磁疗腰带可以进一步的提高骑行者的身体健康水平。

附图说明

此处所说明的附图用来提供对本实用新型实施例的进一步理解，构成本申请的一部分，并不构成对本实用新型实施例的限定。在附图中：

图1为本实用新型无保护壳的结构示意图；

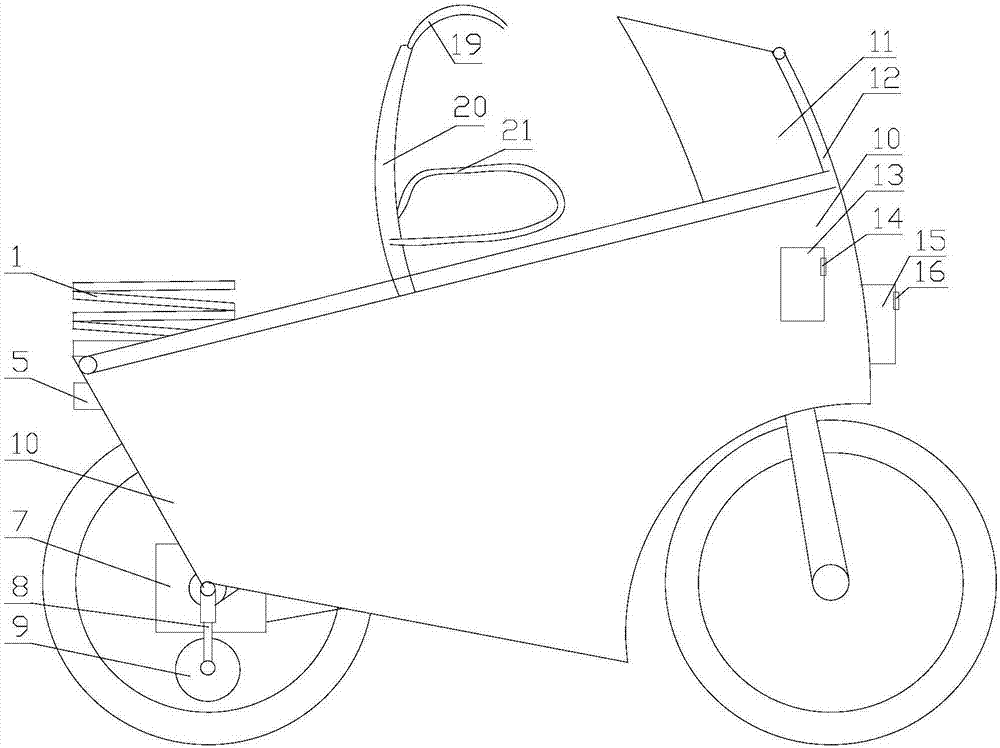

图2为本实用新型有保护壳的结构示意图；

图3为本实用新型自动升降顶棚展开的结构示意图；

图4为本实用新型前侧示意图；

图5为本实用新型后侧示意图；

图6为本实用新型为两个后轮的后侧结构示意图。

附图中标记及对应的零部件名称：

1-自动升降顶棚，2-支撑板，3-发电机，4-电池，5-后侧网络摄像头，6-支撑杆，7-变速传动装置，8-自动液压升降杆，9-副轮，10-保护壳，11-侧窗玻璃，12-挡风玻璃，13-后视镜，14-侧面网络摄像头，15-大灯，16-前侧网络摄像头，17-车门，18-离子臭氧发生器，19-红外线发热振动磁疗头盔，20-振动靠背，21-红外线发热振动磁疗腰带，22-冷暖空调。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本实用新型作进一步的详细说明，本实用新型的示意性实施方式及其说明仅用于解释本实用新型，并不作为对本实用新型的限定。

实施例1

如图1、图4和图5所示，全民运动健康养生自行跑车，包括构成自行车本体的前轮、后轮、车架、鞍座、龙头和传动装置，所述车架设置在前轮和后轮之间，鞍座设置在车架顶部，所述传动装置与后轮连接，龙头设置在前轮上，还包括自动升降顶棚1、支撑板2、支撑杆6、变速传动装置7、自动液压升降杆8、副轮9，所述支撑板2前端连接在鞍座下侧的车架上，后端的两侧分别连接有一根支撑杆6，两根支撑杆6连接支撑板2端的另一端分别设置在后轮的转轴的两端端部；所述自动升降顶棚1设置在支撑板2后端上表面；所述变速传动装置7设置在后轮的转轴处；后轮的转轴两端还分别设置有一根自动液压升降杆8，两根自动液压升降杆8的上端分别与后轮的转轴两端连接，两根自动液压升降杆8的下端分别设置一个副轮9；所述变速传动装置7用于自行跑车的多档位切换，对自行跑车进行变速处理。

支撑板2的下侧设置有发电机3和电池4，所述发电机3与变速传动装置7连接，所述电池4与发电机3连接；所述发电机3用于依靠后轮的转动进行发电，所述电池4用于存储发电机3所产生的电能。

实施例2

如图2和图3所示，全民运动健康养生自行跑车，包括构成自行车本体的前轮、后轮、车架、鞍座、龙头和传动装置，所述车架设置在前轮和后轮之间，鞍座设置在车架顶部，所述传动装置与后轮连接，龙头设置在前轮上，还包括自动升降顶棚1、支撑板2、支撑杆6、变速传动装置7、自动液压升降杆8、副轮9，所述支撑板2前端连接在鞍座下侧的车架上，后端的两侧分别连接有一根支撑杆6，两根支撑杆6连接支撑板2端的另一端分别设置在后轮的转轴的两端端部；所述自动升降顶棚1设置在支撑板2后端上表面；所述变速传动装置7设置在后轮的转轴处；后轮的转轴两端还分别设置有一根自动液压升降杆8，两根自动液压升降杆8的上端分别与后轮的转轴两端连接，两根自动液压升降杆8的下端分别设置一个副轮9。

支撑板2的下侧设置有发电机3和电池4，所述发电机3与变速传动装置7连接，所述电池4与发电机3连接；所述发电机3用于依靠后轮的转动进行发电，所述电池4用于存储发电机3所产生的电能。

还在自行车本体上设置有保护壳10，所述保护壳10环绕在车架两侧，保护壳10前端与龙头的下端连接，保护壳10后端与支撑板2连接。

保护壳10的前侧设置有挡风玻璃12，保护壳10的两个侧面各设置有一块侧窗玻璃11。

保护壳10两侧各设置有一个后视镜13，两个后视镜13上分别设置有一个侧面网络摄像头14。

保护壳10上一侧设置有车门17，所述车门17上设置有密码防盗门开关锁。

鞍座后侧的支撑板上还设置有振动靠背20，所述振动靠背20顶部设置有红外线发热振动磁疗头盔19，所述振动靠背20中部前侧设置有红外线发热振动磁疗腰带21。

传动装置包括脚踏板，所述脚踏板上设置有按摩振动器。

自行车本体前侧设置有大灯15，所述大灯15上设置有一个前侧网络摄像头16。

支撑杆6的后侧设置有后侧网络摄像头5。

自动升降顶棚1两侧设置有多段折叠伸缩杆，两个多段折叠伸缩杆之间设置有防雨篷布。

在支撑板2的上侧设置有离子臭氧发生器18和冷暖空调22。

实施例3

本实施例与实施例2的区别之处在于，如图6所示，自行车本体的后轮为两个。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限定本实用新型的保护范围，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
