一种遮阳篷调节器的制作方法

本实用新型涉及婴儿车技术领域，具体为一种遮阳篷调节器。

背景技术：

遮阳篷调节器用于对婴儿车的遮阳篷角度进行调节，遮阳篷调节器上具有折叠关节，使遮阳篷以折叠关节为圆心上下转动，调节遮阳篷的角度，对遮阳篷顶部的太阳光线进行遮挡，从而起到对婴儿遮阳的作用。

目前常见的轻便型婴儿车用遮阳篷调节器在使用时，调节器仅能使遮阳篷以折叠关节为圆心上下转动，对遮阳篷顶部的太阳光线进行遮挡，但在实际使用过程中，在太阳刚升起和落下时，太阳光线容易照射在遮阳篷的两侧，遮阳篷无法通过调节器向遮阳篷两侧转动。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种遮阳篷调节器，解决了目前常见的轻便型婴儿车用遮阳篷调节器在使用过程中，太阳升起和落下时，太阳光线容易照射在遮阳篷的两侧，遮阳篷无法通过调节器向遮阳篷两侧转动的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种遮阳篷调节器，包括遮阳篷本体，所述遮阳篷本体的底部设置有活动件，所述活动件的正面设置有第一齿槽，所述活动件的表面与第一连接件的内壁活动连接，所述第一连接件内壁的正面设置有第二齿槽，所述第二齿槽与第一齿槽啮合，所述第一连接件和活动件的正面均开设有第一通槽，所述第一通槽的内壁与第一活动杆的表面活动连接，所述第一活动杆远离第一连接件的一端设置有第一垫片，所述第一垫片的正面与第一弹簧的一端活动连接，所述第一弹簧的另一端与活动件内壁靠近第一弹簧的一端活动连接，所述第一弹簧活动套接在第一活动杆的表面，所述活动件的内壁与第一圆盖的表面活动连接，所述第一连接件的底部设置有固定杆。

所述固定杆的底部设置有第二连接件，所述第二连接件的内壁分别活动连接有圆环和第二圆盖，所述圆环位于第二圆盖的左侧，所述圆环的左侧设置有固定块，所述固定块的右侧设置有第三齿槽，所述第二连接件的左侧设置有第四齿槽，所述第三齿槽与第四齿槽啮合，所述固定块的左侧设置有卡环，所述卡环的内壁、固定块和第二连接件的左侧均开设有第二通槽，所述第二通槽的内壁与第二活动杆的表面活动连接，所述第二活动杆的表面活动套接有第二弹簧，所述第二活动杆远离卡环的一端设置有第二垫片，所述第二垫片的左侧与第二弹簧的右端活动连接，所述第二弹簧的左端与第二连接件的内壁活动连接。

优选的，所述活动件包括第三连接件和连接块，所述第三连接件固定连接在连接块的底部，所述连接块的表面与遮阳篷本体的内壁活动连连接，所述第一齿槽开设在第三连接件的正面，所述第一通槽开设在第三连接件的正面，所述第一圆盖的表面与第一连接件的内壁活动连接，所述第一弹簧远离第一垫片的一端与第一连接件的内壁活动连接，所述第一连接件的内壁与第三连接件的表面活动连接。

优选的，所述连接块的顶部设置有塑料弹片，所述塑料弹片的左侧设置有圆块，所述遮阳篷本体对应圆块位置设置有圆槽，所述圆槽的内壁与圆块的表面活动连接。

优选的，所述圆环、固定块、第二连接件和第二圆盖的中心轴线与第二活动杆的中心轴线重合。

(三)有益效果

本实用新型提供了一种遮阳篷调节器，具备以下有益效果：

本实用新型通过设置第二连接件，第三齿槽、第二活动杆和第二弹簧，在使用时，向右上方拉动固定杆，固定杆带动第二连接件的第四齿槽与固定块的第三齿槽分离，转动固定杆，固定杆带动遮阳篷本体转动，转动至合适角度后，松开固定杆，第四齿槽在第二弹簧弹力作用下与第三齿槽啮合，即可将遮阳篷本体的角度固定住，握住固定杆使第四齿槽与第三齿槽分离，转动固定杆，调节至合适角度后，松开固定杆，第四齿槽与第三齿槽啮合，即可将遮阳篷本体角度固定住，达到了使遮阳篷本体可向其两侧转动的效果，提高遮阳篷本体的遮阳效果，解决了目前常见的轻便型婴儿车用遮阳篷调节器在使用过程中，太阳升起和落下时，太阳光线容易照射在遮阳篷的两侧，遮阳篷无法通过调节器向遮阳篷两侧转动的问题。

附图说明

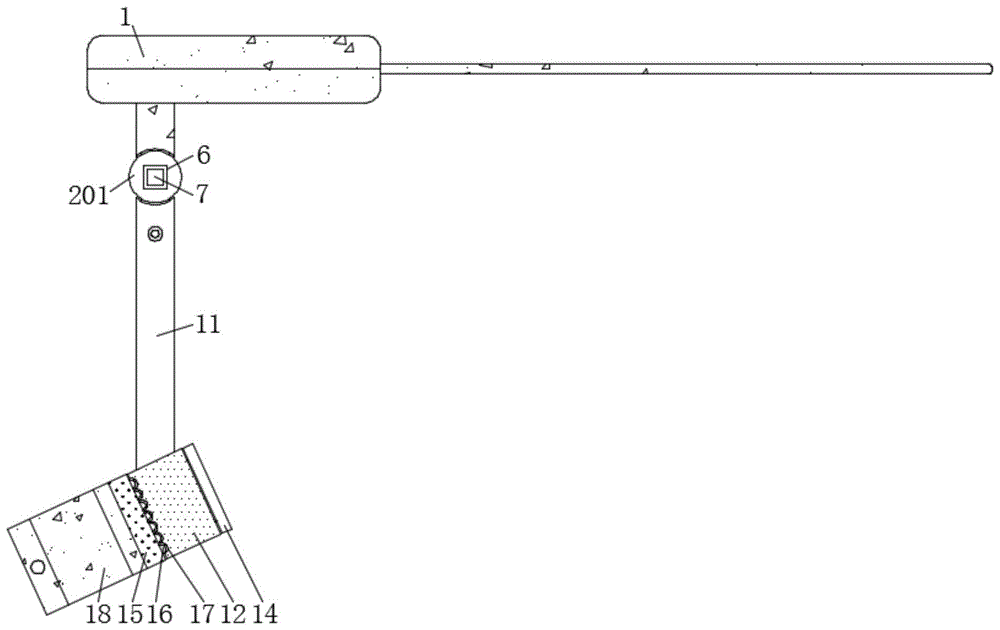

图1为本实用新型正视图；

图2为本实用新型连接块位置处正剖图；

图3为本实用新型第一活动杆位置处左剖图；

图4为本实用新型第二活动杆位置处正剖图；

图5为本实用新型卡环俯视图；

图6为本实用新型第三齿槽右视图；

图7为本实用新型遮阳篷本体俯视图。

图中：1、遮阳篷本体；2、活动件；201、第三连接件；202、连接块；3、第一齿槽；4、第一连接件；5、第二齿槽；6、第一通槽；7、第一活动杆；8、第一垫片；9、第一弹簧；10、第一圆盖；11、固定杆；12、第二连接件；13、圆环；14、第二圆盖；15、固定块；16、第三齿槽；17、第四齿槽；18、卡环；19、第二通槽；20、第二活动杆；21、第二弹簧；22、第二垫片；23、塑料弹片；24、圆块；25、圆槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-7所示，本实用新型提供一种技术方案：一种遮阳篷调节器，包括遮阳篷本体1，遮阳篷本体1由两个弧形卡片、一个遮阳布和一个方盒组成，方盒与位于下方弧形卡片注塑一体，两个弧形卡片通过螺钉进行连接，将遮阳布固定在两个弧形卡片之间，方盒的内壁与活动件2上连接块202的表面活动连接，连接块202、第三连接件201、第一齿槽3、塑料弹片23和圆块24可采用注塑一体制造工艺进行制造，圆槽25与方盒注塑一体进行制造，遮阳篷本体1的底部设置有活动件2，活动件2的正面设置有第一齿槽3，活动件2的表面与第一连接件4的内壁活动连接，第一连接件4内壁的正面设置有第二齿槽5，第二齿槽5与第一齿槽3啮合，第一连接件4和活动件2的正面均开设有第一通槽6，第一通槽6的内壁与第一活动杆7的表面活动连接，第一活动杆7远离第三连接件201的一端为四方形，卡在第一连接件4的第一通槽6中，防止第一活动杆7在第一弹簧9弹力作用下与第一通槽6脱离，第二活动杆20的形状与第一活动杆7的形状相同，第一活动杆7远离第一连接件4的一端设置有第一垫片8，第一活动杆7对应第一垫片8位置开设有螺纹孔，螺纹孔的内壁与螺钉的表面螺纹连接，第一垫片8活动套接在螺钉的表面，第一垫片8通过螺钉固定在第一活动杆7上，使第一弹簧9抵住第一垫片8的一侧，第二活动杆20上第二垫片22的固定方式与第一活动杆7上第一垫片8的固定方式相同，第一垫片8的正面与第一弹簧9的一端活动连接，第一弹簧9的另一端与活动件2内壁靠近第一弹簧9的一端活动连接，第一弹簧9活动套接在第一活动杆7的表面，活动件2的内壁与第一圆盖10的表面活动连接，第一连接件4的底部设置有固定杆11，第一连接件4与固定杆11的连接方式与连接块202和遮阳篷本体1底部方盒的连接方式相同。

固定杆11的底部设置有第二连接件12，固定杆11、第二连接件12、第二通槽19和第四齿槽17可采用注塑一体成型工艺进行制造生产，第二连接件12的内壁分别活动连接有圆环13和第二圆盖14，圆环13、固定块15、卡环18、第三齿槽16和第二通槽19可采用注塑一体成型工艺进行制造生产，将卡环18的婴儿车杆子上，再通过螺栓将卡环18固定在婴儿车上，即可将遮阳篷本体1固定住，圆环13位于第二圆盖14的左侧，圆环13的左侧设置有固定块15，固定块15的右侧设置有第三齿槽16，第二连接件12的左侧设置有第四齿槽17，第三齿槽16与第四齿槽17啮合，固定块15的左侧设置有卡环18，卡环18的内壁、固定块15和第二连接件12的左侧均开设有第二通槽19，第二通槽19的内壁与第二活动杆20的表面活动连接，第二活动杆20的表面活动套接有第二弹簧21，第二活动杆20远离卡环18的一端设置有第二垫片22，第二垫片22的左侧与第二弹簧21的右端活动连接，第二弹簧21的左端与第二连接件12的内壁活动连接。

作为本实用新型的一种技术优化方案，活动件2包括第三连接件201和连接块202，第三连接件201固定连接在连接块202的底部，连接块202的表面与遮阳篷本体1的内壁活动连连接，第一齿槽3开设在第三连接件201的正面，第一通槽6开设在第三连接件201的正面，第一圆盖10的表面与第一连接件4的内壁活动连接，第一弹簧9远离第一垫片8的一端与第一连接件4的内壁活动连接，第一连接件4的内壁与第三连接件201的表面活动连接，第一连接件4通过活动件2与遮阳篷本体1进行连接。

作为本实用新型的一种技术优化方案，连接块202的顶部设置有塑料弹片23，塑料弹片23的左侧设置有圆块24，遮阳篷本体1对应圆块24位置设置有圆槽25，圆槽25的内壁与圆块24的表面活动连接，按动圆块24使圆块24与圆槽25分离，即可使活动件2与遮阳篷本体1分离。

作为本实用新型的一种技术优化方案，圆环13、固定块15、第二连接件12和第二圆盖14的中心轴线与第二活动杆20的中心轴线重合，使固定杆11以第二活动杆20为圆心转动。

在使用时，向右上方拉动固定杆11，固定杆11带动第二连接件12的第四齿槽17与固定块15的第三齿槽16分离，第二弹簧21在第二垫片22作用下处于压缩状态，转动固定杆11，固定杆11带动遮阳篷本体1转动，转动至合适角度后，松开固定杆11，第二连接件12的第四齿槽17在第二弹簧21弹力作用下与第三齿槽16啮合，即可将遮阳篷本体1的角度固定住，需要调节遮阳篷本体1的上下角度时，转动遮阳篷本体1，遮阳篷本体1通过连接块202带动第三连接件201转动，第三连接件201的第一齿槽3挤压第一连接件4的第二齿槽5，第一齿槽3与第二齿槽5分离，第一弹簧9处于压缩状态，继续转动遮阳篷本体1，第一齿槽3在第一弹簧9弹力作用下与第二齿槽5啮合，再次转动遮阳篷本体1，第一齿槽3与第二齿槽5不断啮合、分离，转动至合适角度后，第一齿槽3和第二齿槽5在第一弹簧9弹力作用下相互啮合，将该角度固定住，握住固定杆11使第四齿槽17与第三齿槽16分离，转动固定杆11，调节至合适角度后，松开固定杆11，第四齿槽17与第三齿槽16啮合，即可将遮阳篷本体1角度固定住，达到了使遮阳篷本体1可向其两侧转动的效果，提高遮阳篷本体1的遮阳效果。

综上可得，本实用新型通过设置第二连接件12，第三齿槽16、第二活动杆20和第二弹簧21，解决了目前常见的轻便型婴儿车用遮阳篷调节器在使用过程中，太阳升起和落下时，太阳光线容易照射在遮阳篷的两侧，遮阳篷无法通过调节器向遮阳篷两侧转动的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
