一种可穿戴的助力装置的制作方法

一种可穿戴的助力装置，属可穿戴技术领域，尤其涉及一种助力装置。

背景技术：

现有的马甲结构功能单一，不能解决人们出行省力的问题。

技术实现要素：

本发明的目的是克服上述问题的不足，发明一种方便控制的结构简单的可穿戴的助力装置。

一种可穿戴的助力装置，包括马甲衣和机臂；所述的马甲衣后背安装有机箱，马甲衣上安装有能控制螺旋桨转速大小的转盘和电源开关；所述的机箱安装有电池。机臂有两个，分别是位于同一横向水平线上的第一机臂和第二机臂，第一机臂和第二机臂是对称的，它们的结构相同，它们都装有保护罩、电机和螺旋桨。机臂方便折叠。

所述的螺旋桨和电机设置在保护罩内，保护罩与机臂连接，保护罩与机臂呈一定的角度，使保护罩与水平面呈0~45度角。电机驱动螺旋桨。

使用时，将助力装置穿戴好在使用者的背部，开启电源，通过转盘控制电机的转动速度，电机带动螺旋桨转动产生向前上方的拉力，可分解为向前的推力和向上的升力，这样使用者在走路或跑步时就比平时省力多了。

本发明一种可穿戴的助力装置结构简单，效率高，能产生较大的推力和升力，有利于行走。

附图说明

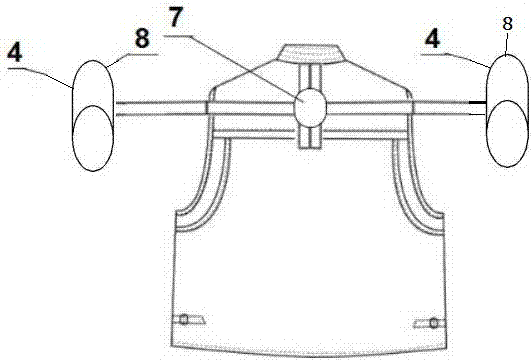

图1是本发明一种可穿戴的助力装置的主视示意图；图2是本发明一种可穿戴的助力装置的后视示意图；图3是本发明一种可穿戴的助力装置机臂折叠时的后视示意图。

图中，1-马甲衣，2-第一机臂，3-第二机臂，4-螺旋桨，5-电源开关，6-转盘，7-机箱，8-保护罩，10-电机。

具体实施方式

现结合附图对本发明加以具体说明：一种可穿戴的助力装置，包括马甲衣1和机臂；所述的马甲衣1后背安装有机箱7，马甲衣1上安装有能控制螺旋桨4转速大小的转盘6和电源开关4；所述的机箱7安装有电池。机臂有两个，分别是位于同一横向水平线上的第一机臂2和第二机臂3，第一机臂2和第二机臂3是对称的，它们的结构相同，它们都装有保护罩8、电机10和螺旋桨4。两个电机10与使用者的肩部基本同高。

所述的螺旋桨4和电机10设置在保护罩内8，保护罩8与机臂连接，保护罩8与机臂呈一定的角度，使保护罩8与水平面呈45度角。电机10驱动螺旋桨4。机臂方便折叠。

使用时，将助力装置穿戴好在使用者的背部，开启电源，通过转盘6控制电机10的转动速度，电机10带动螺旋桨4转动同时产生向前的推力和向上的升力，这样使用者在走路或跑步时就比平时更加省力了。

技术特征：

技术总结
一种可穿戴的助力装置，属可穿戴技术领域，尤其涉及一种助力装置，包括马甲衣和机臂；马甲衣后背安装有机箱，马甲衣上安装有能控制螺旋桨转速大小的转盘和电源开关；机箱安装有电池。机臂有两个，分别是位于同一横向水平线上的第一机臂和第二机臂，第一机臂和第二机臂是对称的，它们的结构相同，它们都装有保护罩、电机和螺旋桨。所述的螺旋桨和电机设置在保护罩内，保护罩与机臂连接，保护罩与机臂呈一定的角度，使保护罩与水平面呈45度角。电机驱动螺旋桨本发明一种可穿戴的助力装置结构简单，效率高，能产生较大的推力和升力，有利于行走。

技术研发人员：王志成;黄小席;黄连杰;李玉龙
受保护的技术使用者：佛山市神风航空科技有限公司
技术研发日：2017.04.18
技术公布日：2017.08.01
