一种SMT钢网架的制作方法

本实用新型涉及SMT制造领域，具体涉及一种SMT钢网架。

背景技术：

SMT(Surface Mount Technology，表面贴装技术)是一种将无引脚或短引线表面组装元器件安装在印制电路板表面或其它基板表面上，加以焊接组装的电路装连技术。钢网是SMT工艺中锡膏漏印的重要工装，所谓钢网实际是一张薄薄的钢片，钢网可以多次使用，一般放置在钢网架中，需清洗并妥善储存，避免下一批次使用时工件受到污染，从而影响产品质量。现有的钢网需保存在无尘车间里，钢网的放进及取出都不是很方便，且存储时占用空间大，所以存储钢网用的钢网架有很多可以改进的地方。

技术实现要素：

针对现有技术中存在的问题，本实用新型提供一种方便取放的且防尘、安全可靠的SMT钢网架。

为解决上述技术问题，本实用新型采用的技术方案是，一种SMT钢网架，包括钢网架本体，钢网架本体包括支柱以及安装在支柱上的底框、中框、上框，底框和中框之间设有第一载物组件，中框和上框之间设有第二载物组件，第一载物组件和第二载物组件相同设置，第一载物组件包括若干个设于底框上的隔板以及设于相邻两个隔板之 间的无动力滚筒输送带、若干个安装在中框上的L形板，隔板的上端面高出无动力滚筒输送带的上端面，相邻两个隔板与设置该相邻两个隔板之间的无动力滚筒输送带形成一开口向上的下通道，相邻两个L形板之间形成一开口向下的与所述的下通道相匹配的上通道，还包括用于罩住钢网架本体的防尘布。

作为上述方案的优选，底框包括底前杆和底后杆，所述无动力滚筒输送带的两端通过扣件扣接在底前杆和底后杆上。

作为上述方案的优选，所述底后杆上设有后挡板。

作为上述方案的优选，所述隔板、L形板以及后挡板均为塑料板。

本实用新型的有益效果是，无动力滚筒输送带可以方便钢网的取放，隔板、L形板形成上下相互配合的关系，将钢网独立隔开，可以有效的避免钢网之间的碰撞，后挡板的设置也能保证钢网取放时的安全，双层钢网架设置可以节省占地空间，罩设于钢网架本体的防尘罩可以满足防尘的需要，且其为可开合设计，方便钢网的取放。本实用新型结构简单合理，方便安装及使用。

附图说明

图1是本实用新型的结构示意图；

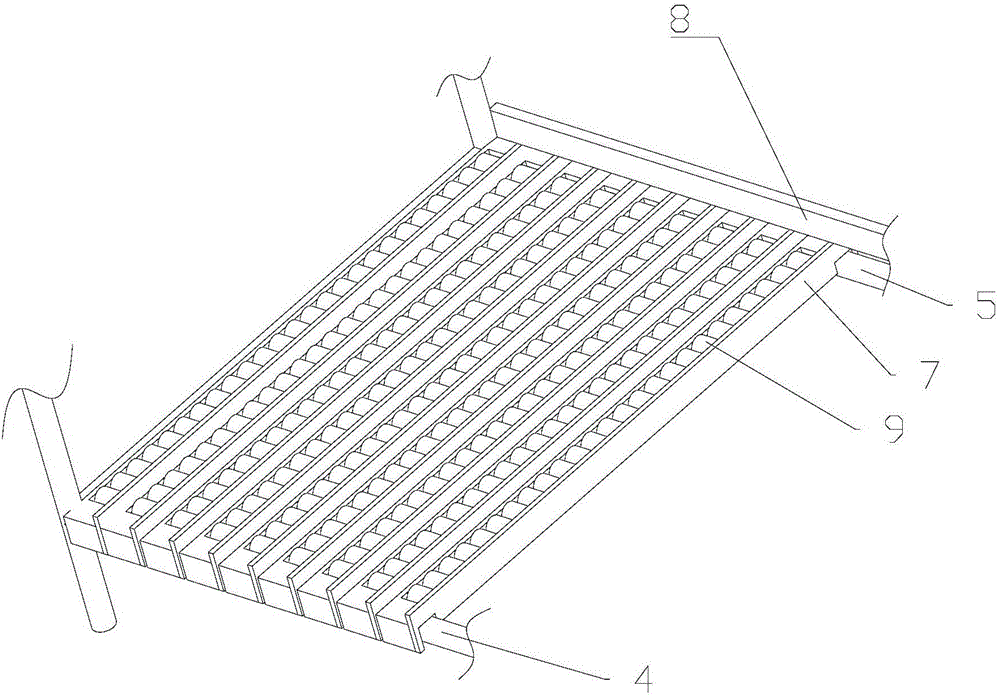

图2是无动力滚筒输送带、隔板、底框的配合示意图；

图3是L形限位板、隔板、无动力滚筒输送带的配合示意图。

图中：1、支柱，2、上框，3、中框，4、底前杆，5、底后杆，6、L形板，7、隔板，8、后挡板，9、无动力滚筒输送带，10、钢网，11、下通道，12、上通道。

具体实施方式

现结合附图对本实用新型作进一步说明。

如图1-图3所示，一种SMT钢网架，包括钢网架本体，钢网架本体包括支柱以及安装在支柱上的底框、中框、上框，底框和中框之间设有第一载物组件，中框和上框之间设有第二载物组件，第一载物组件和第二载物组件相同设置，第一载物组件包括若干个设于底框上的隔板以及设于相邻两个隔板之间的无动力滚筒输送带、若干个安装在中框上的L形板，隔板的上端面高出无动力滚筒输送带的上端面，相邻两个隔板与设置该相邻两个隔板之间的无动力滚筒输送带形成一开口向上的下通道，相邻两个L形板之间形成一开口向下的与所述的下通道相匹配的上通道，还包括用于罩住钢网架本体的防尘罩，防尘罩上设有拉链，便于打开/关闭以取出/放置钢网。

其中，底框包括底前杆和底后杆，所述无动力滚筒输送带的两端通过扣件扣接在底前杆和底后杆上。

其中，所述底后杆上设有后挡板。

其中，所述隔板、L形板以及后挡板均为塑料板。

无动力滚筒输送带可以方便钢网的取放，隔板、L形板形成上下相互配合的关系，将钢网独立隔开，可以有效的避免钢网之间的刮碰，后挡板的设置也能保证钢网取放时的安全，双层钢网架设置可以节省占地空间，罩设于钢网架本体的防尘罩可以满足防尘的需要，且其为可开合设计，方便钢网的取放。
