一种改进型的防潮防漏的包装纸箱的制作方法

本实用新型属于包装材料技术领域，尤其涉及一种改进型的防潮防漏的包装纸箱。

背景技术：

随着运输业的迅猛发展，包装箱的市场需求量业越来越大，同时产品对包装箱的要求也越来越高：不仅要有足够的强度，还要环保和结构简单、使用方便，原有的木质包装箱，虽然硬度和强度较高，但所需的木质资源多、制作成本高，因此，纸质包装箱(简称纸箱)应运而生，纸箱可用于包装衣服、食品、化妆品等重量较轻的物品，也可以用来包装电视机、冰箱等重量较大的物品，不仅应用范围广泛、价格低廉，还可循环回收利用、绿色环保，深受人们的喜欢，现有技术为专利公告号为CN103754450A的包装纸箱采用的技术方案是：包括本体，其特征在于：所述包装纸箱还包括加强板及纤维层，所述本体采用瓦楞纸或蜂窝筋制作且包括底板以及四个侧板，所述加强板包括竖向板和横向板，且每一加强板上间隔设置有若干豁口，所述底板及四个侧板一体化设置，所述竖向板及横向板黏贴在底板及四个侧板的内表面上，所述纤维层的面积与底板及四个侧板的面积之和相等，所述纤维层设于所述若干加强板之上，具有简单实用的优点。但是，现有的包装纸箱存在着不能够防潮防漏、功能单一的问题。

因此，发明一种改进型的防潮防漏的包装纸箱显得非常必要。

技术实现要素：

本实用新型为解决公知技术中存在的不能够防潮防漏、功能单一的问题而提供一种改进型的防潮防漏的包装纸箱。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种改进型的防潮防漏的包装纸箱包括箱盖、隔板、干燥剂、隔栅箱体和湿度指示装置，所述的箱盖安装在箱体的上部，所述的隔栅胶接在箱体的底部，所述的干燥剂设置在隔栅的上部，所述的隔板安装在干燥剂的上部，所述的湿度指示装置设置在箱体的左部。

本实用新型还可以采用如下技术措施。

所述的箱体包括防水薄膜、纸板和防水膜，所述的防水薄膜胶接在纸板的内部，所述的防水膜胶接在纸板的外部。

所述的湿度指示装置包括透明塑料膜、网膜、湿度卡和通孔，所述的通孔设置在箱体的中部，所述的透明塑料膜胶接在通孔的左部，所述的湿度卡设置在通孔的内部右侧，所述的网膜胶接在湿度卡的右部。

所述的隔板的上部设置有均匀分布的通气孔，当箱体内部的空气湿度较大时，空气透过隔板通过干燥剂进行干燥，当地面湿气较重时，由于箱体良好的密封性，湿气不会进入箱体的内部，在搬运过程中即使箱体的底部被扎破，湿气经过隔栅后再经干燥剂吸收湿气中的水分，使箱体内部的空气始终保持干燥，有利于防潮防漏、提高产品的实用性。

所述的湿度卡采用无钴湿度指示卡，当箱体内部空气的湿度超过湿度卡设定湿度时，湿度卡的对应的点就会从干燥色变成吸湿色，有利于直观的了解箱体内部的湿度、增加产品的功能。

本实用新型具有的优点和积极效果是：

本实用新型通过隔板的设置，有利于防潮防漏、提高产品的实用性；通过湿度卡的设置，当箱体内部空气的湿度超过湿度卡设定湿度时，湿度卡的对应的点就会从干燥色变成吸湿色，有利于直观的了解箱体内部的湿度、增加产品的功能。

附图说明

图1是本实用新型的结构示意图。

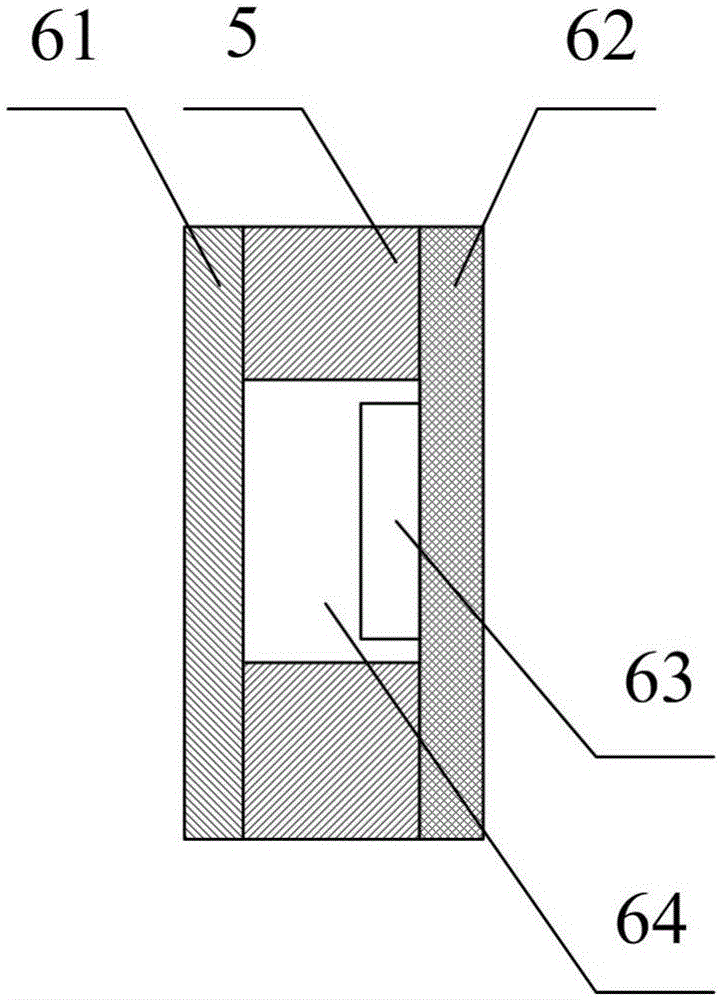

图2是本实用新型的湿度指示装置的结构示意图。

图中：

1-箱盖，2-隔板，3-干燥剂，4-隔栅，5-箱体，51-防水薄膜，52-纸板，53-防水膜，6-湿度指示装置，61-透明塑料膜，62-网膜，63-湿度卡，64-通孔。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1和附图2所示

本实用新型提供一种改进型的防潮防漏的包装纸箱包括箱盖1、隔板2、干燥剂3、隔栅4箱体5和湿度指示装置6，所述的箱盖1安装在箱体5的上部，所述的隔栅4胶接在箱体5的底部，所述的干燥剂3设置在隔栅4的上部，所述的隔板2安装在干燥剂3的上部，所述的湿度指示装置6设置在箱体5的左部。

本实用新型还可以采用如下技术措施。

所述的箱体5包括防水薄膜51、纸板52和防水膜53，所述的防水薄膜51胶接在纸板52的内部，所述的防水膜53胶接在纸板52的外部。

所述的湿度指示装置6包括透明塑料膜61、网膜62、湿度卡63和通孔64，所述的通孔64设置在箱体5的中部，所述的透明塑料膜61胶接在通孔64的左部，所述的湿度卡63设置在通孔64的内部右侧，所述的网膜62胶接在湿度卡63的右部。

所述的隔板2的上部设置有均匀分布的通气孔，当箱体5内部的空气湿度较大时，空气透过隔板2通过干燥剂3进行干燥，当地面湿气较重时，由于箱体5良好的密封性，湿气不会进入箱体5的内部，在搬运过程中即使箱体5的底部被扎破，湿气经过隔栅4后再经干燥剂3吸收湿气中的水分，使箱体5内部的空气始终保持干燥，有利于防潮防漏、提高产品的实用性。

所述的湿度卡63采用无钴湿度指示卡，当箱体5内部空气的湿度超过湿度卡63设定湿度时，湿度卡63的对应的点就会从干燥色变成吸湿色，有利于直观的了解箱体5内部的湿度、增加产品的功能。

工作原理

本实用新型在使用过程中，箱体内部的空气湿度较大时，空气透过隔板通过干燥剂进行干燥，地面湿气较重时，由于箱体良好的密封性，湿气不会进入箱体的内部，在搬运过程中即使箱体的底部被扎破，湿气经过隔栅后再经干燥剂吸收湿气中的水分，使箱体内部的空气始终保持干燥，箱体内部空气的湿度超过湿度卡设定湿度时，湿度卡的对应的点就会从干燥色变成吸湿色。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
