一种大尺寸激光选区烧结分区域预热方法与流程

技术特征：

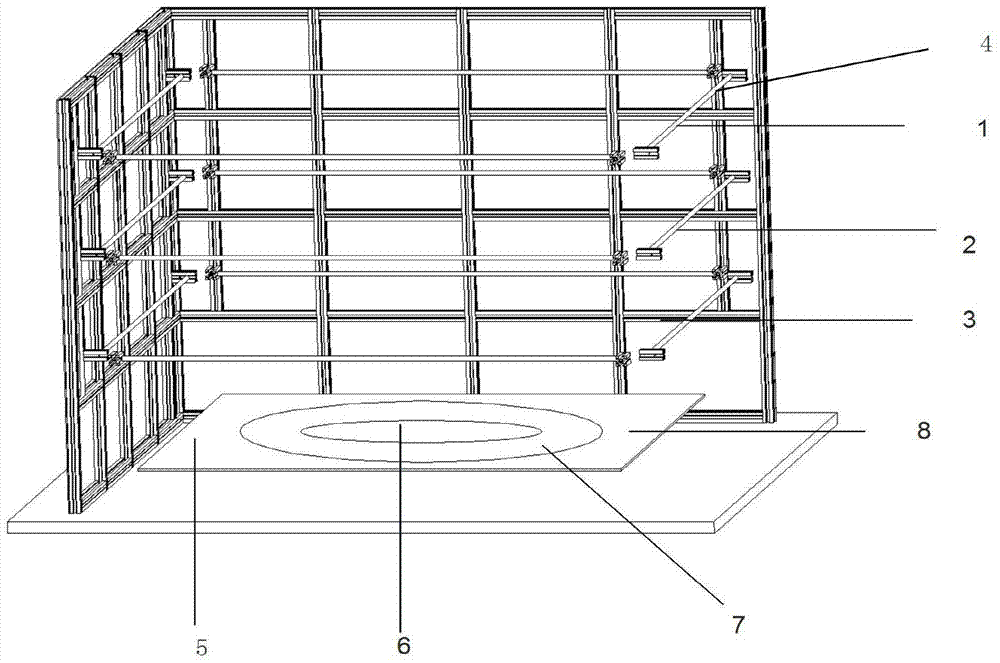

1.一种大尺寸激光选区烧结分区域预热方法，其特征在于，包括以下步骤：第一步，对于粉床体边长为1500-2500mm的加热面积的大尺寸粉床体预热，将粉床体上方依据不同高度区间划分为3个不同加热层，然后调整各加热层的高度，第一层加热层高度为200mm-500mm，第二层加热层高度为600-900mm,第三层加热层高度为1000mm-1500mm之间，每个加热层排布一个由4根以上的加热灯管构成的加热阵列；第二步，粉床体根据加热层的数量自动划分为相应数量的环形加热主影响区域，环形主影响区域的叠加构成粉床体的全部加热区域，在单个加热层加热下，粉床体形成一个不均匀的温度场，将粉床体区域中温度值介于峰值及峰值以下3度的区域称为该加热层在粉床体对应的加热主影响区域，不同高度的加热层对应不同的粉床体主影响区域；第三步，在进行加热过程中，采用红外摄像机对整个粉床体温度进行实时监测，每个加热层的加热阵列由各自独立的PID路闭环控制,每个加热层对粉床体加热的主影响区温度值通过相应的红外测温传感器采集，信息反馈至PID环，PID环根据温控仪温度设定值与红外探头测定值的比较进而控制加热层加热阵列中加热灯管的功率，从而使各个加热层对应的加热主影响区温度场在温度设定值0-5度内波动，通过控制各个加热层对应的粉床体加热主影响区温度场的均匀性，进而控制并提高了整个粉床体温度场的均匀性。2.根据权利要求1所述的一种大尺寸激光选区烧结分区域预热方法，其特征在于：所述的加热阵列为按照阵列方式排列若干红外加热管，每个加热层中灯管阵列的形状以及加热灯管的数量根据实际需要进行调整，粉床体上方200mm-500mm高度的加热层安装4个灯管排布成加热阵列，粉床体上方1000mm-1500mm高度的加热层安装8个灯管排布成叠层的双加热阵列。
